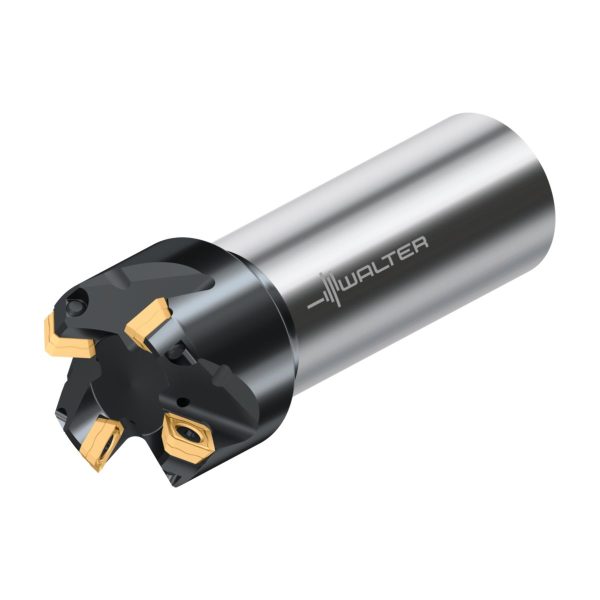

Freze frontale - M4003-032-A32-04-4.5 - imagine 2

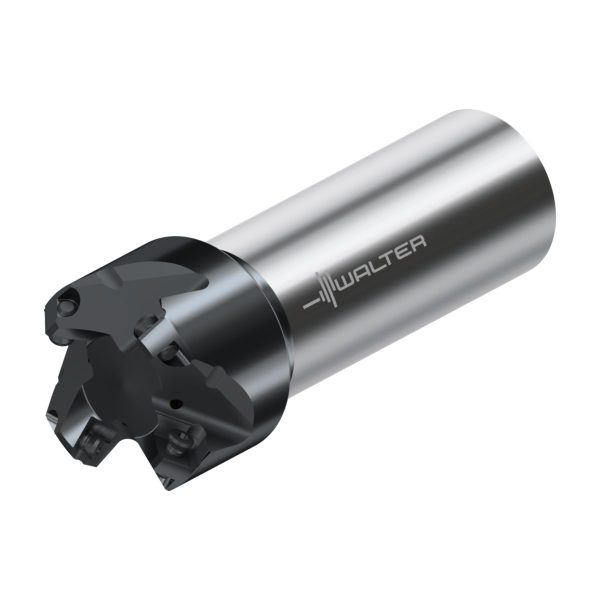

Freze frontale - M4003-032-A32-04-4.5 - imagine 3

Freze frontale – M4003-032-A32-04-4.5

Freze frontale M4003.026-A26-03-4.5-M4003.026-A26-03-4.5-0836097727 Freze frontale – M4003-025-A25-03-4.5
Freze frontale M4003.026-A26-03-4.5-M4003.026-A26-03-4.5-0836097727 Freze frontale – M4003-025-A25-02-6.5

2.296,44 lei fără TVA - 2.778,69 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7021543Familie produs: M4003 SKU: M4003-032-A32-04-4.5 UPC: 0836034727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,742 kg
Dimensiuni 120 × 50 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime coadă

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M4003 pt.tip de plăcuţă SD..09T3..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)42,52mm
A2
Diametru muchie așchietoare 242,52mm
A3
Diametrul corpului41,4mm
B2
Lungimea muchiei așchietoare, max.35mm
B3
Lungime în consolă35mm
B4
Lungime utilă35mm
B5
Cantitate rezerve de reascuțire110mm
B6
Lungime cap35mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
C4
Lungime coadă60mm
D6
Turație, maximă336001/min
D7
Masă (greutate)0,742kg
D9
Ajustabilitate0
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.17,9°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level4
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4003-032-A32-04-4.5
J22
Codificare produs5221
J3
Siglă companieW
J41
Siglă companieWR$$SD09T3**3R*AZ**
J6
Codare loc de separare pe partea mașiniiZYL01G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.4,5mm
BD
Diametrul corpului41,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01G3200$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)32mm
DCX
Diametru muchie așchietoare 242,52mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază35mm
LF
Lungime funcțională110mm
LS
Lungime coadă60mm
LU
Lungime utilă35mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire110mm
OHX
Lungime în consolă35mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.17,9°
RPMX
Turație, maximă336001/min
SC
Insert shape codeS
TQ
Torque2Nm
TSYC
Identificator imagineM4003-A-SD09 METRISCH
WT
Masă (greutate)0,742kg
XYWD
xyw plane distance-110mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze frontale M4003 • coadă cilindrică • κ=45° • metric • SD .. 09T3 .. • Dc=32mm • Z=4

Descriere unealtă

Cu coadă cilindrică
Cu plăcuță amovibilă SD..09T3..
Adâncime de așchiere de 4,5 mm
Freze frontale Walter M4003
Freze frontale cu unghi de atac de 45° și plăcuțe amovibile specifice sistemului, cu 4 muchii așchietoare

Domenii de utilizare

Frezare plană a oțelului, fontei, oțelurilor inoxidabile, metalelor neferoase, precum și a materialelor greu prelucrabile
Degroșare, semi-finisare și finisare

Avantajele Dvs.

Consum de putere redus datorită geometriilor înalt pozitive
Rentabilitate mare datorită plăcuțelor amovibile specifice sistemului cu utilizare universală
Costuri reduse pentru achiziție și depozitare
4 muchii așchietoare per plăcuță amovibilă
Economisire a pașilor de prelucrare datorită combinației degroșare/finisare
Consum de resurse redus datorită producției cu compensare CO2 datorită proiectelor de protecție climatică

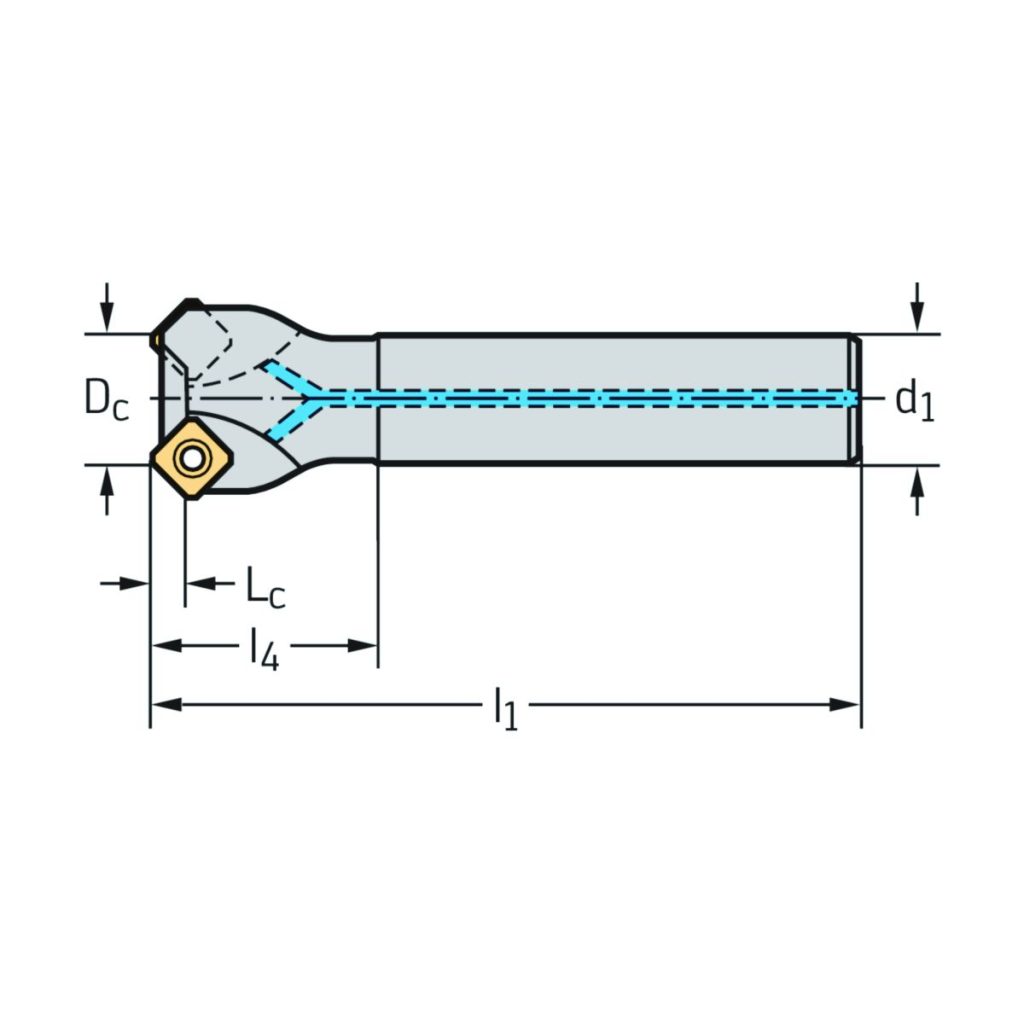

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare4,5mm
D<sub>c</sub>Diametrul muchiei așchietoare32mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>1</sub>Lungimea totală110mm
l<sub>4</sub>Lungimea funcțională35mm
CodificareCodificare sculăM4003-032-A32-04-4.5
TipPlăcuțe amovibile posibileSD .. 09T3AZN; SDHX09T3AZR
GreutateGreutatea0,74kg
ZNumărul de dinți4
Nr. PlăcuțeNumărul de plăcuțe amovibile4
