Name: M4132-020-W20-02-06 - Freze cilindro-frontale - GSS Group
SKU: M4132-020-W20-02-06

Freze cilindro-frontale M4132.026-W26-02-09-M4132.026-W26-02-09-0736441724

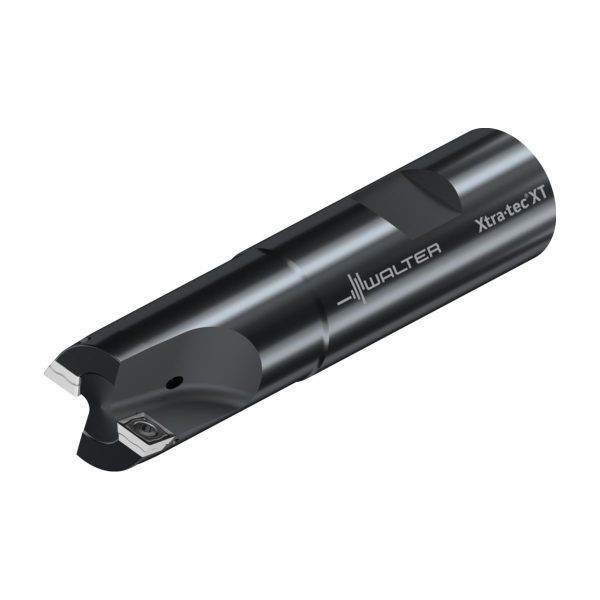

M4132-020-W20-02-06 – Freze cilindro-frontale

P	M	K	N	S	H	O
●●	●●	●●	●●	●●	●	●

Numărul articolului: 6741175Familie produs: M4132 SKU: M4132-020-W20-02-06 UPC: 0776272724 Categorii: Frezare, Freze cilindro-frontale, Scule de frezare cu plăcuțe amovibile, Scule de frezare cu plăcuțe amovibile Brand: Walter

Adaugă la lista de favorite

Compara

Denumire	Descriere	Valoare	Unitate
L_c	Lungimea muchiei așchietoare	5,6	mm
Nr. Plăcuțe	Număr de inserții indexabile - partea frontală	2
D_c	Diametrul muchiei așchietoare	20	mm
d₁	Diametrul de îmbinare	20	mm
l₁	Lungimea totală	90	mm
l₄	Lungimea maximă în consolă	39	mm
Codificare	Codificare sculă	M4132-020-W20-02-06
Tip	Plăcuțe amovibile posibile	SD .. 06T2 ..; SDGT06T2PDR
Greutate	Greutatea	0,2	kg
Z	Numărul de dinți	2

Descriere

Freze cilindro-frontale M4132 • coadă DIN 1835 B • κ=90° • metric • SD .. 06T2 .. • Dc=20mm • Z=2

Descriere unealtă

Cu coadă Weldon
Freze cilindro-frontale Walter M4132
Freze cilindro-frontale cu plăcuțe amovibile specifice sistemului, cu 4 muchii așchietoare

Domenii de utilizare

Pentru frezare plană și cilindro-frontală în toate materialele din oțel și fontă, oțeluri inoxidabile, precum și materiale greu prelucrabile

Avantajele Dvs.

Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO₂ prin proiecte de protecție climatică

Informații suplimentare

Greutate	0,195 kg
Dimensiuni	105 × 27 mm
Domeniu de utilizare	Frezare
Aplicație principală	K, M, S, N
Lungimea muchiei așchieto_B2	56 mm
Lungime coadă_LS	50 mm
Tip unealtă	Element sculă
Aplicație secundară	H, O
group_name_2	Scule de frezare cu plăcuţe amovibile
group_name_7	M4132 (SD..)

Denumire	Descriere	Valoare	Unitate
A1	Diametru muchie așchietoare 1 (diametru nominal)	19,4	mm
A3	Diametrul corpului	19,4	mm
B2	Lungimea muchiei așchietoare, max.	5,6	mm
B3	Lungime în consolă	39	mm
B4	Lungime utilă	39	mm
B5	Cantitate rezerve de reascuțire	90	mm
B6	Lungime cap	39	mm
BLD	Identificator imagine	1
C11	Coadă, pe partea mașinii	ZYL
C12	Formă adaptor, pe partea mașinii	10
C14	Variantă de adaptor, pe partea mașinii	1
C15	Tip de preluare, pe partea mașinii
C3	Mărime adaptor, pe partea mașinii	200
C3	Diametru de prindere, pe partea mașinii	20	mm
C31	Diametru de prindere, pe partea mașinii, clasă de toleranță ISO	h6
C4	Lungime coadă	50	mm
D6	Turație, maximă	28300	1/min
D7	Masă (greutate)	0,195	kg
D9	Ajustabilitate	0
E1	Unghiul de atac	89,75	°
E2	Unghi de degajare lateral	0	°
E3	Unghi axial de așchiere	0	°
E4	Unghi de plonjare, max.	0	°
E5	Adâncimea de plonjare, max.	0,55	mm
F1	Sensul de așchiere	R
F21	Număr de muchii așchietoare active, pe circumferință	2
F22	Număr de muchii așchietoare active, pe partea frontală	2
F23	Number of insert mounting levels	1
G13	Număr de plăcuțe amovibile poziția A	2
G21	Tip de fixare plăcuță amovibilă	S
G22	Cutting item type count	1
H21	Intrare agent de lubrifiere/răcire	1
H22	Ieșire agent de lubrifiere/răcire	3
H4	Execuția sculei	S
J1	Standard	ISO3338-2
J11	Număr standard sub formă de litere	WE
J21	Număr articol	M4132-020-W20-02-06
J22	Număr articol	196
J3	Siglă companie	W
J41	Codare loc de separare plăcuță amovibilă	WR$$SD06T2*3RPD**
J6	Codare loc de separare pe partea mașinii	ZYL10G2000h$06
J7	Dispozitiv de stocare	0
J8	Procedee de prelucrare	FPL
NSM	Număr standard caracteristică	DIN4000-87

Denumire	Descriere	Valoare	Unitate
APMX	Lungimea muchiei așchietoare, max.	5,6	mm
BD	Diametrul corpului	19,4	mm
BMC	Execuția sculei	S
CCMS	Codare loc de separare pe partea mașinii	ZYL10G2000h$06
CICT	Cutting item count	2
CICT (F)	Număr de plăcuțe amovibile poziția A	2
CNSC	Intrare agent de lubrifiere/răcire	1
CUB	Connection unit basis	M
CUBPMS	Connection unit base precision machine side
CXSC	Ieșire agent de lubrifiere/răcire	3
CZCMS	Mărime adaptor, pe partea mașinii	200
DC	Diametru muchie așchietoare 1 (diametru nominal)	20	mm
DCX	Diametru muchie așchietoare 2	20	mm
FMT	Form type machine side	EXT
HAND	Sensul de așchiere	R
KAP	Poziție unghiulară, adaptor, pe partea piesei	0	°
KAPR	Unghiul de atac	89,75	°
LB	Lungime corp de bază	39	mm
LF	Lungime funcțională	65	mm
LS	Lungime coadă	50	mm
LSC	Lungime gaură de fixare	50	mm
LU	Lungime utilă	39	mm
NOI	Număr de posibilități de utilizare	120
OAL	Cantitate rezerve de reascuțire	90	mm
OHX	Lungime în consolă	39	mm
PHI	Phi	0	°
RHO	Rho	0	°
RMPX	Unghi de plonjare, max.	0	°
RPMX	Turație, maximă	28300	1/min
SC	Insert shape code	S
TSYC	Identificator imagine	M4132-W
WT	Masă (greutate)	0,195	kg
XZWD	xzw plane distance	0	mm
YZWD	yzw plane distance	0	mm
ZEFF	Număr de muchii așchietoare active, pe partea frontală	2
ZEFP	Număr de muchii așchietoare active, pe circumferință	2
