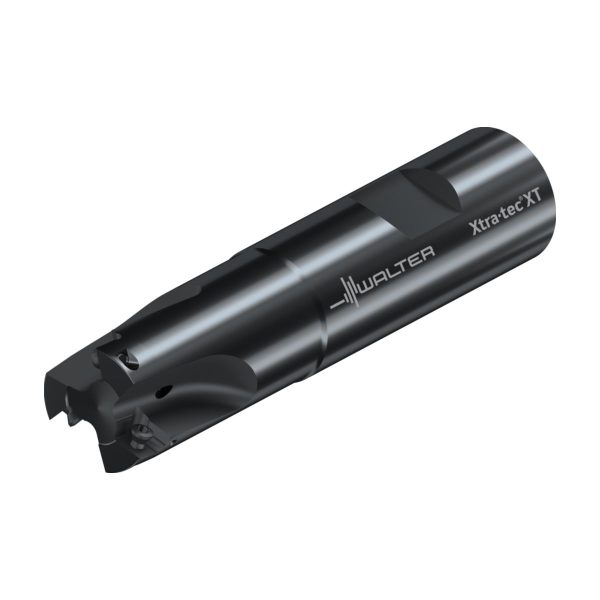

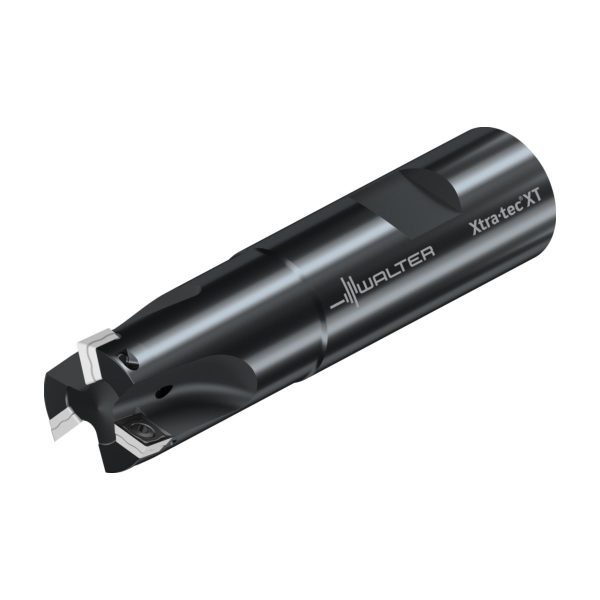

Freze cilindro-frontale – M4132-020-W20-03-06

Freze cilindro-frontale M4132.026-W26-02-09-M4132.026-W26-02-09-0736441724 Freze cilindro-frontale – M4132-016-W16-02-06
Freze cilindro-frontale M4132.026-W26-02-09-M4132.026-W26-02-09-0736441724 Freze cilindro-frontale – M4132-020-W20-02-06

1.900,32 lei fără TVA - 2.299,39 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 6741174Familie produs: M4132 SKU: M4132-020-W20-03-06 UPC: 0776271724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,195 kg
Dimensiuni 110 × 27 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M4132 (SD..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)19,4mm
A3
Diametrul corpului19,4mm
B2
Lungimea muchiei așchietoare, max.5,6mm
B3
Lungime în consolă39mm
B4
Lungime utilă39mm
B5
Cantitate rezerve de reascuțire90mm
B6
Lungime cap39mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă50mm
D6
Turație, maximă283001/min
D7
Masă (greutate)0,192kg
D9
Ajustabilitate0
E1
Unghiul de atac89,75°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,55mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolM4132-020-W20-03-06
J22
Număr articol196
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SD06T2**3R*PD**
J6
Codare loc de separare pe partea mașiniiZYL10G2000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5,6mm
BD
Diametrul corpului19,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G2000h$06
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii200
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
DCX
Diametru muchie așchietoare 220mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac89,75°
LB
Lungime corp de bază39mm
LF
Lungime funcțională65mm
LS
Lungime coadă50mm
LSC
Lungime gaură de fixare50mm
LU
Lungime utilă39mm
NOI
Număr de posibilități de utilizare120
OAL
Cantitate rezerve de reascuțire90mm
OHX
Lungime în consolă39mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă283001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4132-W
WT
Masă (greutate)0,192kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze cilindro-frontale M4132 • coadă DIN 1835 B • κ=90° • metric • SD .. 06T2 .. • Dc=20mm • Z=3

Descriere unealtă

Cu coadă Weldon
Freze cilindro-frontale Walter M4132
Freze cilindro-frontale cu plăcuțe amovibile specifice sistemului, cu 4 muchii așchietoare

Domenii de utilizare

Pentru frezare plană și cilindro-frontală în toate materialele din oțel și fontă, oțeluri inoxidabile, precum și materiale greu prelucrabile

Avantajele Dvs.

Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5,6mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul de îmbinare20mm
l<sub>1</sub>Lungimea totală90mm
l<sub>4</sub>Lungimea maximă în consolă39mm
CodificareCodificare sculăM4132-020-W20-03-06
TipPlăcuțe amovibile posibileSD .. 06T2 ..; SDGT06T2PDR
GreutateGreutatea0,19kg
ZNumărul de dinți3
