Freze știulete – M4256-020-W20-01-27

Freze știulete M4257.038-W38-02-54-M4257.038-W38-02-54-0812025724 Freze știulete – M4256-025-W25-02-27
Freze știulete M4257.038-W38-02-54-M4257.038-W38-02-54-0812025724 Freze știulete – M4256-032-W32-02-37

4.560,76 lei fără TVA - 5.518,52 lei cu TVA

Numărul articolului: 6903551Familie produs: M4256 SKU: M4256-020-W20-01-27 UPC: 0812000724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,180 kg
Dimensiuni 105 × 27 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Lungime corp de bază

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M4256, M4257, M4258 pt. tip plăcuţă LD.. şi SD..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)19mm
A3
Diametrul corpului19mm
B2
Lungimea muchiei așchietoare, max.18,9mm
B3
Lungime în consolă35mm
B4
Lungime utilă35mm
B5
Cantitate rezerve de reascuțire86mm
B6
Lungime cap35mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă50mm
D6
Turație, maximă343001/min
D7
Masă (greutate)0,176kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1°
E5
Adâncimea de plonjare, max.0,6mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință1
F22
Număr de muchii așchietoare active, pe partea frontală1
F23
Number of insert mounting levels2
G13
Număr de plăcuțe amovibile poziția A1
G15
Număr de plăcuțe amovibile poziția B5
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr standard sub formă de litereM4256-020-W20-01-27
J22
Codificare produs5180
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LD08T2043R***04
J51
Codare loc de separare plăcuță amovibilăWR$$SD06T2043R***04
J6
Codare loc de separare pe partea mașiniiZYL10G2000h$06
J7
Dispozitiv de stocare0
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.18,9mm
BD
Diametrul corpului19mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G2000h$06
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A1
CICT (S)
Număr de plăcuțe amovibile poziția B5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CWX
Lățime maximă de așchiere5,8mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii200
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
DCX
Diametru muchie așchietoare 220mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază35mm
LS
Lungime coadă50mm
LSC
Lungime gaură de fixare50mm
LU
Lungime utilă35mm
NOI
Număr de posibilități de utilizare140
OAL
Cantitate rezerve de reascuțire86mm
OHX
Lungime în consolă35mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1°
RPMX
Turație, maximă343001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4256-W
WT
Masă (greutate)0,176kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală1
ZEFP
Număr de muchii așchietoare active, pe circumferință1

Descriere

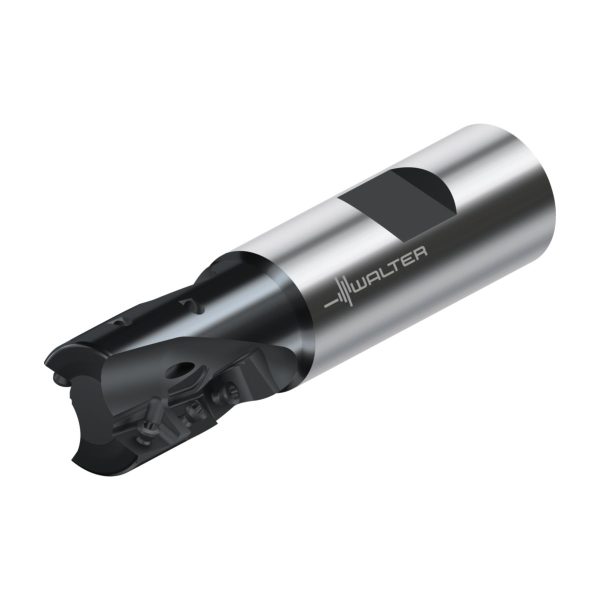

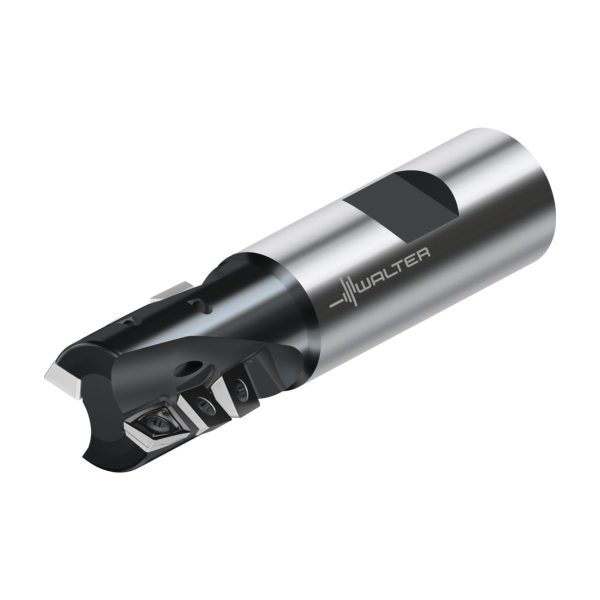

Freze știulete M4256 • coadă DIN 1835 B • κ=90° • metric • SD .. 08T2 .. • Dc=20mm • Z=1

Descriere unealtă

Freza știulete cu dantură înjumătățită M4256
M4256 echipat cu SD..06T2.. și LD..08T2..
Interfețe: Coadă Weldon, interfață modulară ScrewFit
Plăcuțe pătrate specifice sistemului de frezare M4000, utilizabile ca plăcuțe periferice în frezele știulete
Plăcuțe amovibile rombice, utilizabile ca plăcuțe frontale in frezele știulete

Domenii de utilizare

Pentru frezare cilindro-frontală și canelare prin frezare
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile

Avantajele Dvs.

Concept care menajează resursele
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare27mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală1
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială5
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul de îmbinare20mm
l<sub>1</sub>Lungimea totală86mm
l<sub>4</sub>Lungimea maximă în consolă35mm
CodificareCodificare sculăM4256-020-W20-01-27
TipPosibile inserții indexabile - partea frontalăLDM . 08T204R
TipInserții indexabile posibile - partea circumferențialăSDM . 06T204
GreutateGreutatea0,18kg
ZNumărul de dinți1
