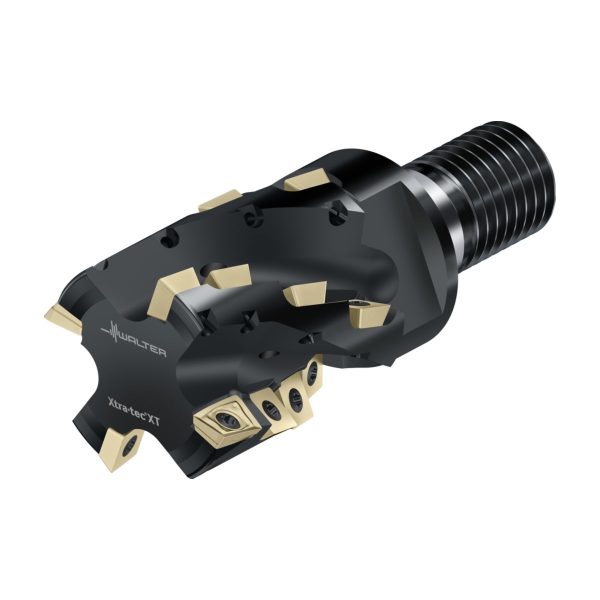

Freze știulete M4257-040-T36-02-54-M4257-040-T36-02-54-0812017724
Freze știulete M4257-040-T36-02-54-M4257-040-T36-02-54-0812017724

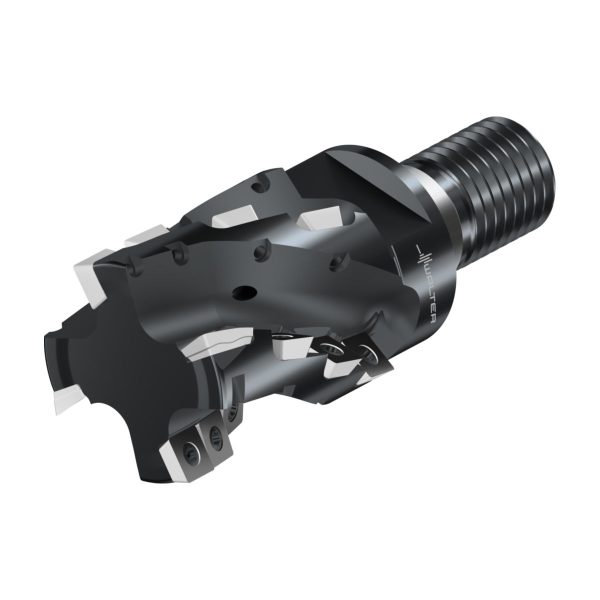

Freze știulete - M4256-032-T28-02-37 - imagine 2

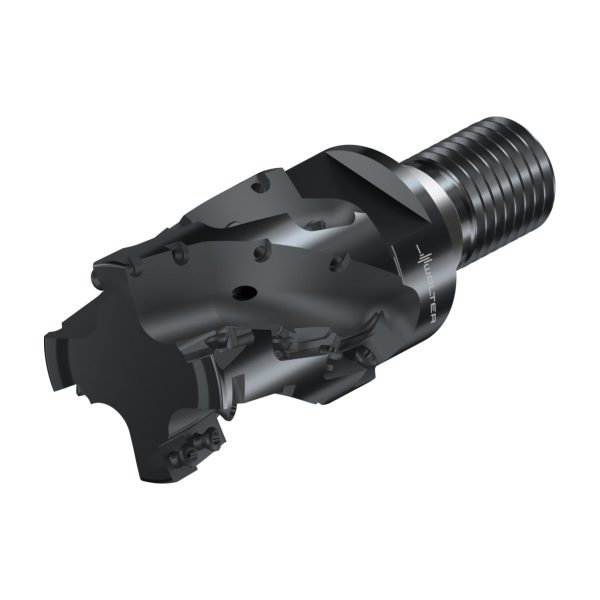

Freze știulete - M4256-032-T28-02-37 - imagine 3

Freze știulete – M4256-032-T28-02-37

Freze știulete M4257-040-T36-02-54-M4257-040-T36-02-54-0812017724 Freze știulete – M4256-025-T22-02-27
Freze știulete M4257.038-W38-02-54-M4257.038-W38-02-54-0812025724 Freze știulete – M4256-025-W25-02-27

6.193,42 lei fără TVA - 7.494,04 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6903554Familie produs: M4256 SKU: M4256-032-T28-02-37 UPC: 0812003724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,214 kg
Dimensiuni 90 × 36 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M4256, M4257, M4258 pt. tip plăcuţă LD.. şi SD..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)30,8mm
A3
Diametrul corpului30,8mm
B2
Lungimea muchiei așchietoare, max.29,01mm
B3
Lungime în consolă50mm
B4
Lungime utilă50mm
B5
Cantitate rezerve de reascuțire79mm
B6
Lungime cap50mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii280
C3
Diametru de prindere, pe partea mașinii28mm
D6
Turație, maximă251001/min
D7
Masă (greutate)0,214kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1,5°
E5
Adâncimea de plonjare, max.0,6mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level14
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4256-032-T28-02-37
J22
Codificare produs5180
J3
Siglă companieW
J41
Siglă companieWR$$LD08T2043R***04
J51
Codare loc de separare plăcuță amovibilăWR$$SD06T2043R***04
J6
Codare loc de separare pe partea mașiniiSAW01C0280$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.29,01mm
BD
Diametrul corpului30,8mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0280$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CICT (S)
Număr de plăcuțe amovibile poziția B14
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii280
DC
Diametru muchie așchietoare 1 (diametru nominal)32mm
DCX
Diametru muchie așchietoare 232mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază50mm
LU
Lungime utilă50mm
NOI
Număr de posibilități de utilizare140
OAL
Cantitate rezerve de reascuțire79mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,5°
RPMX
Turație, maximă251001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4256-T
ULDR
Usable length diameter ratio2,588
WT
Masă (greutate)0,214kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze știulete M4256 • ScrewFit • κ=90° • metric • SD .. 08T2 .. • Dc=32mm • Z=2

Descriere unealtă

Freza știulete cu dantură înjumătățită M4256
M4256 echipat cu SD..06T2.. și LD..08T2..
Interfețe: Coadă Weldon, interfață modulară ScrewFit
Plăcuțe pătrate specifice sistemului de frezare M4000, utilizabile ca plăcuțe periferice în frezele știulete
Plăcuțe amovibile rombice, utilizabile ca plăcuțe frontale in frezele știulete

Domenii de utilizare

Pentru frezare cilindro-frontală și canelare prin frezare
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile

Avantajele Dvs.

Concept care menajează resursele
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare

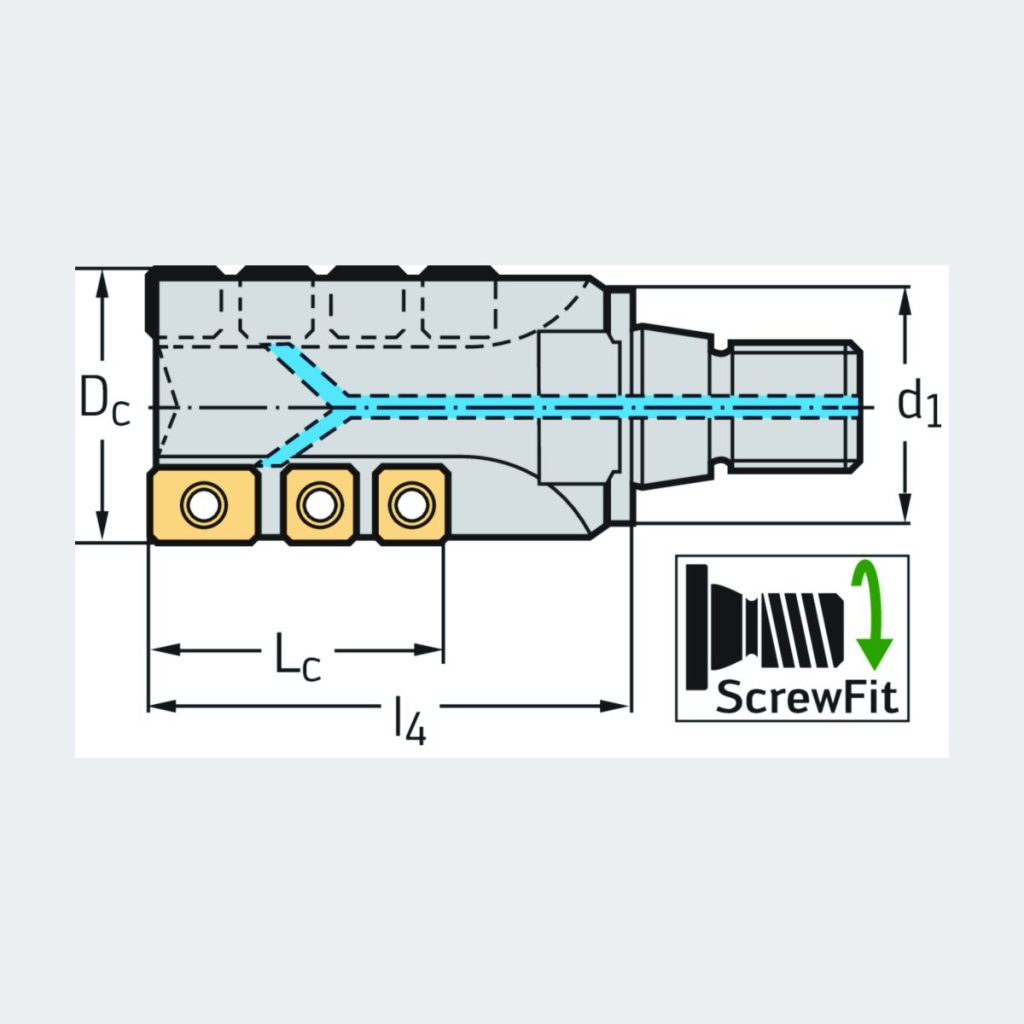

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare37mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială14
D<sub>c</sub>Diametrul muchiei așchietoare32mm
d<sub>1</sub>Diametrul de îmbinare28mm
l<sub>4</sub>Lungimea maximă în consolă50mm
CodificareCodificare sculăM4256-032-T28-02-37
TipPosibile inserții indexabile - partea frontalăLDM . 08T204R
TipInserții indexabile posibile - partea circumferențialăSDM . 06T204
GreutateGreutatea0,21kg
ZNumărul de dinți2
