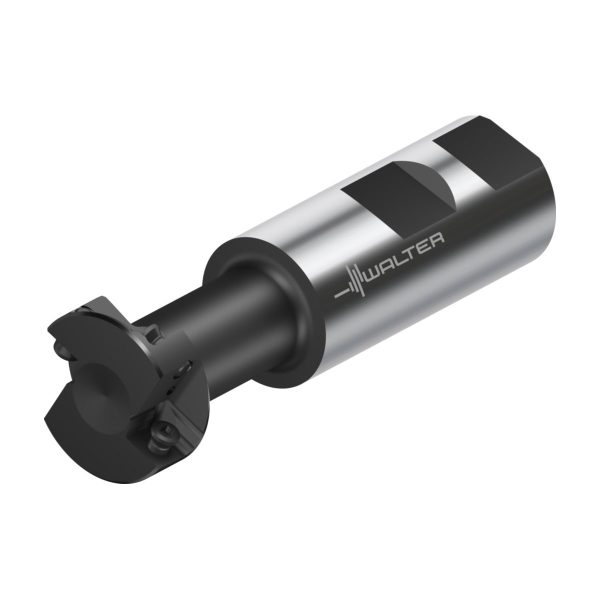

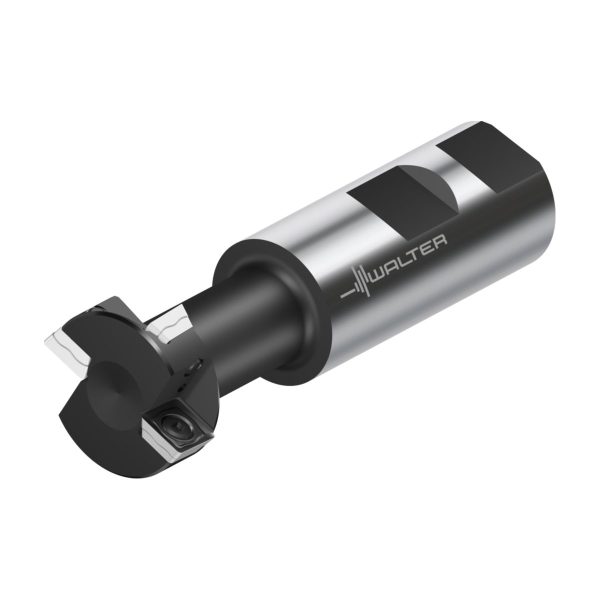

Freze pentru canale T – M4575.031-W26-02-12
2.590,85 lei fără TVA - 3.134,93 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,320 kg |
|---|---|
| Dimensiuni | 125 × 35 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Poziție unghiulară, adaptor, pe partea piesei | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze pentru canale T M4575 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 16,662 | mm |
A5 | Diametrul gâtului | 16,662 | mm |
B2 | Lungimea muchiei așchietoare, max. | 11,75 | mm |
B3 | Lungime în consolă | 41 | mm |
B4 | Lungime utilă | 41 | mm |
B5 | Cantitate rezerve de reascuțire | 98,94 | mm |
BLD | Identificator imagine | 3 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 10 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C31 | Diametru de prindere, pe partea mașinii | 25,4 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
D11 | Tip de freză | F | |
D6 | Turație, maximă | 30800 | 1/min |
D7 | Masă (greutate) | 0,29 | kg |
D9 | Ajustabilitate | 0 | |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 2 | |
F23 | Number of insert mounting levels | 2 | |
F24 | Number of inserts per mounting level | 2 | |
G13 | Număr de plăcuțe amovibile poziția A | 4 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 2 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J11 | Număr standard sub formă de litere | WE | |
J21 | Număr articol | M4575.031-W26-02-12 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SD09T3083R***08 | |
J6 | Codare loc de separare pe partea mașinii | ZYL10S1000h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FNU | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 11,75 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 10 | |
CCMS | Codare loc de separare pe partea mașinii | ZYL10S1000h$06 | |
CCTMS | Coadă, pe partea mașinii | ZYL | |
CDX | Adâncime de așchiere | 4,5 | mm |
CICT | Cutting item count | 2 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CPDF | Diviziune | ||
CUB | Connection unit basis | N | |
CW | Lățimea plăcuței, dimensiune nominală | 11,75 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 31,25 | mm |
DN | Diametrul gâtului | 16,662 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 90 | ° |
HAND | Sensul de așchiere | R | |
IC | Cerc înscris | 9,52 | mm |
IH | Execuție plăcuță așchietoare | R | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$SD09T3083R***08 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LF | Lungime funcțională | 69,968 | mm |
LPR | Lungime în consolă | 41 | mm |
LU | Lungime utilă | 41 | mm |
NOI | Număr de posibilități de utilizare | 20 | |
OAL | Cantitate rezerve de reascuțire | 98,94 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 30800 | 1/min |
S | Înălțime muchie așchietoare | 4,76 | mm |
SC | Insert shape code | S | |
TSYC | Identificator imagine | 3 | |
WT | Masă (greutate) | 0,29 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 2 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 2 |
Plăcuțe de finisare – SDHT09T308-G88 WXN15SKU: SDHT09T308-G88 WXN15156,31 lei fără TVA - 189,14 lei cu TVA- Plăcuțe de finisare – SDHT09T308-G88 WK10SKU: SDHT09T308-G88 WK10124,89 lei fără TVA - 151,12 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WPP35GSKU: SDMW09T308-A57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WKP25SSKU: SDMW09T308-A57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WKP35SSKU: SDMW09T308-A57 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WKP35GSKU: SDMW09T308-A57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WPP35GSKU: SDMT09T308-F57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSM35GSKU: SDMT09T308-F57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP25SSKU: SDMT09T308-F57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP35SSKU: SDMT09T308-F57 WKP35S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WAK15SKU: SDMT09T308-F57 WAK1592,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSM45XSKU: SDMT09T308-F57 WSM45X145,60 lei fără TVA - 176,18 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP35GSKU: SDMT09T308-F57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSP45GSKU: SDMT09T308-F57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WPP35GSKU: SDMT09T308-D57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKK25GSKU: SDMT09T308-D57 WKK25G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WSM35GSKU: SDMT09T308-D57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP35SSKU: SDMT09T308-D57 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP25SSKU: SDMT09T308-D57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP35GSKU: SDMT09T308-D57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WPP35GSKU: SDMT09T308-D51 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WSP45GSKU: SDMT09T308-D57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP25SSKU: SDMT09T308-D51 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP35SSKU: SDMT09T308-D51 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP35GSKU: SDMT09T308-D51 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WSP45GSKU: SDMT09T308-D51 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Garnitură – FS1325SKU: FS1325330,82 lei fără TVA - 400,29 lei cu TVA
- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-40 070SKU: C6-391.14-40 0702.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-40 075SKU: C8-391.14-40 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K40-W26-044SKU: AB044.K40-W26-044952,83 lei fără TVA - 1.152,92 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K40-W26-102SKU: AB044.K40-W26-1021.049,19 lei fără TVA - 1.269,52 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-160SKU: AB009-H63-ER40-160947,48 lei fără TVA - 1.146,45 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K50-W26-102SKU: AB044.K50-W26-1021.456,02 lei fără TVA - 1.761,78 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-085SKU: AB009-H63-ER40-085835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-120SKU: AB009-H63-ER40-120947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-130SKU: AB009-H63-ER40-130947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-200SKU: AB009-H100-ER40-2001.734,37 lei fără TVA - 2.098,59 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-120SKU: AB009-H100-ER40-1201.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-160SKU: AB009-H100-ER40-1601.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-200SKU: AB009-H63-ER40-2001.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-160SKU: AB009-S50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-070SKU: AB009-S50-ER40-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-100SKU: AB009-S50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-160SKU: AB009-S40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-070SKU: AB009-S40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-100SKU: AB009-S40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-160SKU: AB009-J40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-070SKU: AB009-J40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-100SKU: AB009-J40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-160SKU: AB009-J50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-080SKU: AB009-J50-ER40-0801.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-100SKU: AB009-J50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER40-105SKU: AB009.K40-ER40-1051.456,02 lei fără TVA - 1.761,78 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER40-105SKU: AB009.K50-ER40-1052.012,73 lei fără TVA - 2.435,40 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.63.085.26SKU: AK300M.0.63.085.262.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Bucșe elastice ER DIN 6499 – C330.26.260SKU: C330.26.260279,96 lei fără TVA - 338,75 lei cu TVA
- 1.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Cheie – FS2267SKU: FS2267138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2268SKU: FS226852,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS2266SKU: FS226627,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze pentru canale T M4575 • coadă DIN 1835 B • inch • κ=90° • Dc=31,25mm • SD .. 09T3 ..
Descriere unealtă
Cu răcire interioară pentru evacuarea în siguranță a așchiilor, cu aer comprimat sau agent de lubrifiere/răcire
Freze pentru canale T Walter M4574
Freză pentru canale T cu plăcuțe pătrate specifice sistemului pentru producerea de canale T conform DIN 650
Cu coadă Weldon
Domenii de utilizare
Pentru prelucrarea canalelor radiale, precum și a canalelor T în paturi de mașini
Avantajele Dvs.
Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 2 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 2 | |
| SB | Adâncime maximă de așchiere | 0,463 | inch |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 1,23 | inch |
| d<sub>1</sub> | Diametrul de îmbinare | 1 | inch |
| d<sub>2</sub> | Diametrul corpului | 0,656 | inch |
| l<sub>1</sub> | Lungimea totală | 3,895 | inch |
| l<sub>4</sub> | Lungimea maximă în consolă | 1,614 | inch |
| Codificare | Codificare sculă | M4575.031-W26-02-12 | |
| Tip | Plăcuțe amovibile posibile | SDM . 09T308 | |
| Greutate | Greutatea | 0,639 | lbs |
| Z | Numărul de dinți | 2 |
