Freze cilindro-frontale – M4792-018-W16-01-08

Freze cilindro-frontale M4792-032-W32-01-20-M4792-032-W32-01-20-0793192724 Freze cilindro-frontale – M4792.038-W31-01-26
Freze cilindro-frontale M4792-032-W32-01-20-M4792-032-W32-01-20-0793192724 Freze cilindro-frontale – M4792-030-W32-01-20

1.707,61 lei fără TVA - 2.066,21 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6822365Familie produs: M4792 SKU: M4792-018-W16-01-08 UPC: 0793188724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,112 kg
Dimensiuni 106 × 27 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungimea muchiei așchietoare, max.

Lungime corp de bază

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze canelare M4792 pt.tip plăcuţă LD.. şi SD..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)16,9mm
A3
Diametrul corpului16,9mm
B2
Lungimea muchiei așchietoare, max.8,3mm
B3
Lungime în consolă31mm
B4
Lungime utilă31mm
B5
Cantitate rezerve de reascuțire80mm
B6
Lungime cap25,45mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D11
Tip de frezăH
D6
Turație, maximă140001/min
D7
Masă (greutate)0,1kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.25°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință1
F22
Număr de muchii așchietoare active, pe partea frontală1
F24
Number of inserts per mounting level1
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr standard sub formă de litereM4792-018-W16-01-08
J22
Codificare produs5182
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LD08T2043R***04
J6
Codare loc de separare pe partea mașiniiZYL10G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8,3mm
BD
Diametrul corpului16,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$06
CICT
Cutting item count1
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CPDF
Diviziune0
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CWX
Lățime maximă de așchiere8,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)17,9mm
DCX
Diametru muchie așchietoare 217,9mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază25,45mm
LF
Lungime funcțională56mm
LS
Lungime coadă48mm
LSC
Lungime gaură de fixare48mm
LU
Lungime utilă31mm
NOI
Număr de posibilități de utilizare160
OAL
Cantitate rezerve de reascuțire80mm
OHX
Lungime în consolă31mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.25°
RPMX
Turație, maximă140001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4792-W
WT
Masă (greutate)0,1kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală1
ZEFP
Număr de muchii așchietoare active, pe circumferință1

Descriere

Freze cilindro-frontale M4792 • coadă DIN 1835 B • κ=90° • metric • SD .. 08T2 .. • Dc=18mm • Z=1

Descriere unealtă

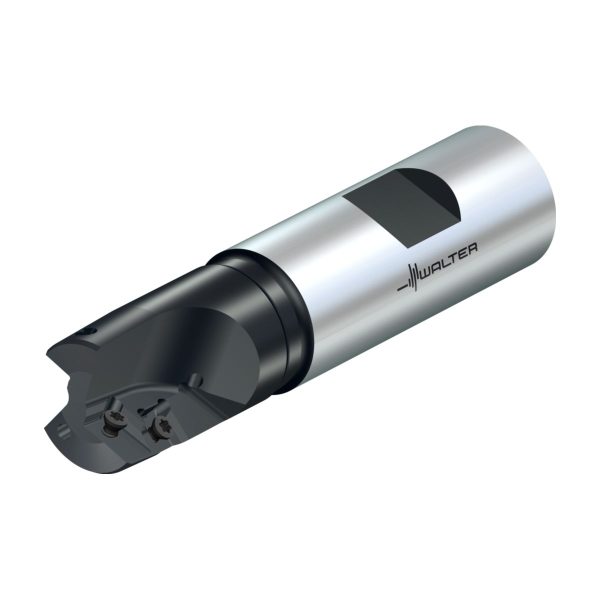

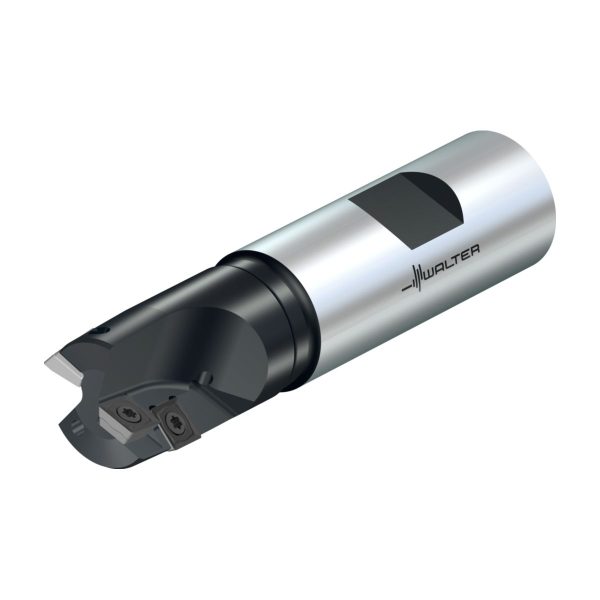

Freză cilindro-frontală Walter M4792
Freză cilindro-frontală cu plăcuțe pătrate specifice sistemului, pe circumferință și în centru, precum și cu plăcuță frontală rombică
Cu tăiș pe centru
Cu răcire interioară pentru evacuarea în siguranță a așchiilor, cu aer comprimat sau agent de lubrifiere/răcire

Domenii de utilizare

Pentru canelare prin frezare în toate materialele din oțel și fontă, oțeluri inoxidabile, precum și materiale greu prelucrabile

Avantajele Dvs.

Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8,3mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală1
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială1
D<sub>c</sub>Diametrul muchiei așchietoare18mm
d<sub>1</sub>Diametrul de îmbinare16mm
l<sub>1</sub>Lungimea totală80mm
l<sub>4</sub>Lungimea maximă în consolă31mm
CodificareCodificare sculăM4792-018-W16-01-08
TipPlăcuțe amovibile posibileLDM . 08T204R
TipPlăcuțe amovibile posibileSDM . 06T204
GreutateGreutatea0,1kg
ZNumărul de dinți1
