Freze High-Feed – M5008.015-T14-02-01

Freze High-Feed M5008-025-A25-05-01-M5008-025-A25-05-01-0977246724 Freze High-Feed – M5008.026-A26-04-01-L
Freze High-Feed M5008-042-T36-08-01-M5008-042-T36-08-01-0977279724 Freze High-Feed – M5008.019-T18-03-01

1.980,61 lei fără TVA - 2.396,54 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 7721777Familie produs: M5008 SKU: M5008.015-T14-02-01 UPC: 0977312724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,038 kg
Dimensiuni 105 × 26 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime utilă

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M5008 pentru tipul de plăcuţă ENMX08T3.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)15,875mm
A2
Diametru muchie așchietoare 215,875mm
A3
Diametrul corpului14,98mm
B2
Lungimea muchiei așchietoare, max.25mm
B3
Lungime în consolă25mm
B4
Lungime utilă25mm
B5
Cantitate rezerve de reascuțire43mm
B6
Lungime cap25mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii140
C3
Diametru de prindere, pe partea mașinii14,5mm
D6
Turație, maximă328001/min
D7
Masă (greutate)0,038kg
D9
Ajustabilitate0
E1
Unghiul de atac15°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.2,254°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5008.015-T14-02-01
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$EN08T3**3R*****
J6
Codare loc de separare pe partea mașiniiSAW01C0140$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.1mm
BD
Diametrul corpului14,98mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0140$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere2,9mm
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii140
DC
Diametru muchie așchietoare 1 (diametru nominal)10mm
DCX
Diametru muchie așchietoare 215,875mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac15°
LB
Lungime corp de bază25mm
LU
Lungime utilă25mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire43mm
OHX
Lungime în consolă25mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.2,254°
RPMX
Turație, maximă328001/min
SC
Insert shape codeE
SSC
Insert seat size code8
TSYC
Identificator imagineM5008-T-01-INCH
ULDR
Usable length diameter ratio2,34
WT
Masă (greutate)0,038kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

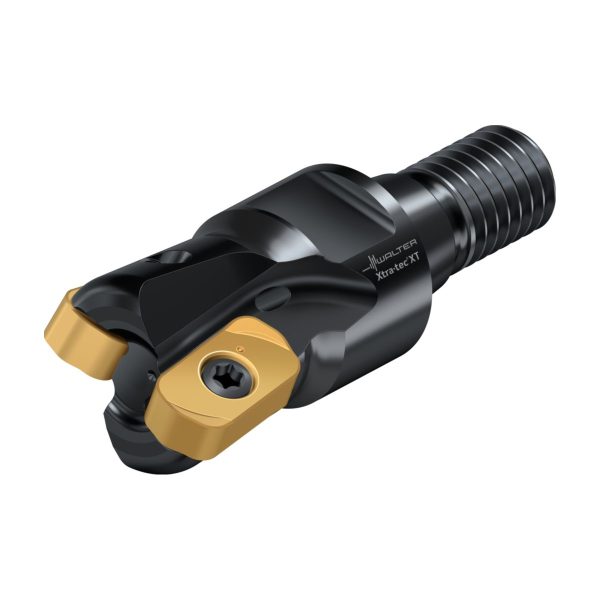

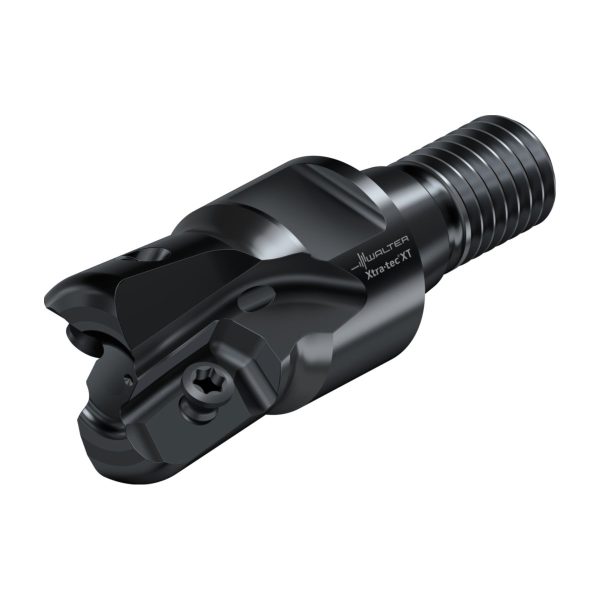

Freze High-Feed M5008 • Xtra·tec® XT • ScrewFit • κ=15° • inch • EN .. 08T3 .. • Dc=10mm • Z=2

Descriere unealtă

Cu adaptor ScrewFit
Freze Xtra·tec® XT High-Feed M5008
Unghi de atac 0–15°
Adâncime de așchiere de 1 mm

Domenii de utilizare

Frezare plană cu avans ridicat, plonjare oblică și frezare prin interpolare circulară
Pentru oțel, oțeluri inoxidabile, fontă, precum și materiale greu prelucrabile
Domenii de utilizare: Industria energetică, fabricarea de ștanțe și matrițe ș.a.

Avantajele Dvs.

Productivitate optimă datorită sculelor cu pas extrem de mic
Volum mare de așchiere datorită combinației dintre adâncimile mici de așchiere și avansurile mari pe dinte
Siguranță ridicată a procesului datorită plăcuței amovibile stabile
Costuri reduse ale procesului datorită sorturilor Tiger·tec® și a celor 4 muchii așchietoare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,039inch
a<sub>r</sub>Adâncimea radială maximă de tăiere0,114inch
D<sub>c</sub>Diametrul muchiei așchietoare0,394inch
d<sub>1</sub>Diametrul de îmbinare0,571inch
D<sub>a</sub>Diametrul maxim de tăiere0,625inch
l<sub>4</sub>Lungimea funcțională0,984inch
CodificareCodificare sculăM5008.015-T14-02-01
TipPlăcuțe amovibile posibileENMX08T316R
GreutateGreutatea0,084lbs
ZNumărul de dinți2
Nr. PlăcuțeNumărul de plăcuțe amovibile2
