Freze cilindro-frontale – M5130.019-A19-02-12

Freze cilindro-frontale M5130.038-B19-07-09-M5130.038-B19-07-09-4063465999872 Freze cilindro-frontale – M5130.038-B19-07-09
Freze cilindro-frontale M5130.026-A19-03-12-M5130.026-A19-03-12-4063466290206 Freze cilindro-frontale – M5130.026-A26-03-12

2.007,38 lei fără TVA - 2.428,93 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7539442Familie produs: M5130 SKU: M5130.019-A19-02-12 UPC: 0934362724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,412 kg
Dimensiuni 208 × 38 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (BC..1204..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)17,45mm
A3
Diametrul corpului17,45mm
B2
Lungimea muchiei așchietoare, max.12mm
B3
Lungime în consolă26,16mm
B4
Lungime utilă26,16mm
B5
Cantitate rezerve de reascuțire191,26mm
B6
Lungime cap26,16mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii750
C3
Diametru de prindere, pe partea mașinii19,05mm
D6
Turație, maximă331001/min
D7
Masă (greutate)0,37kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.9,253°
E5
Adâncimea de plonjare, max.1,163mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5130.019-A19-02-12
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC1204**3R*****
J6
Codare loc de separare pe partea mașiniiZYL01R7500$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12mm
BD
Diametrul corpului17,45mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01R7500$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere7mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii750
DC
Diametru muchie așchietoare 1 (diametru nominal)19,05mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază26,16mm
LF
Lungime funcțională191,26mm
LU
Lungime utilă26,16mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire191,26mm
OHX
Lungime în consolă26,16mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.9,253°
RPMX
Turație, maximă331001/min
SC
Insert shape codeB
SSC
Insert seat size code12
TSYC
Identificator imagineM5130-A-12-INCH
WT
Masă (greutate)0,37kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

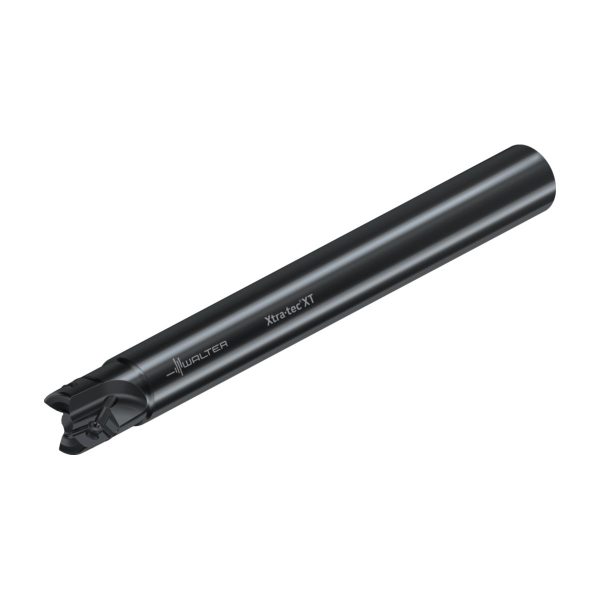

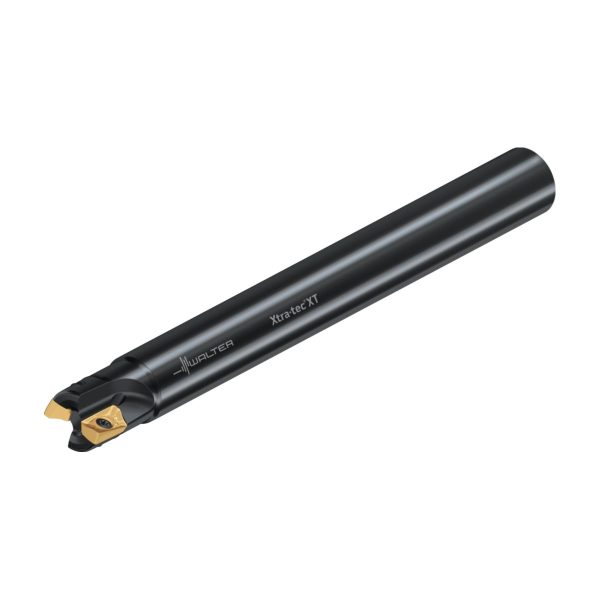

Freze cilindro-frontale M5130 • Xtra·tec® XT • coadă cilindrică • κ=90° • inch • BC .. 1204 .. • Dc=19mm • Z=2

Descriere unealtă

Cu coadă cilindrică
3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului
Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,472inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
D<sub>c</sub>Diametrul muchiei așchietoare0,75inch
d<sub>1</sub>Diametrul de îmbinare0,75inch
l<sub>1</sub>Lungimea totală7,53inch
l<sub>4</sub>Lungimea maximă în consolă1,03inch
CodificareCodificare sculăM5130.019-A19-02-12
TipPlăcuțe amovibile posibileBC .. 1204 .. R
GreutateGreutatea0,816lbs
ZNumărul de dinți2
