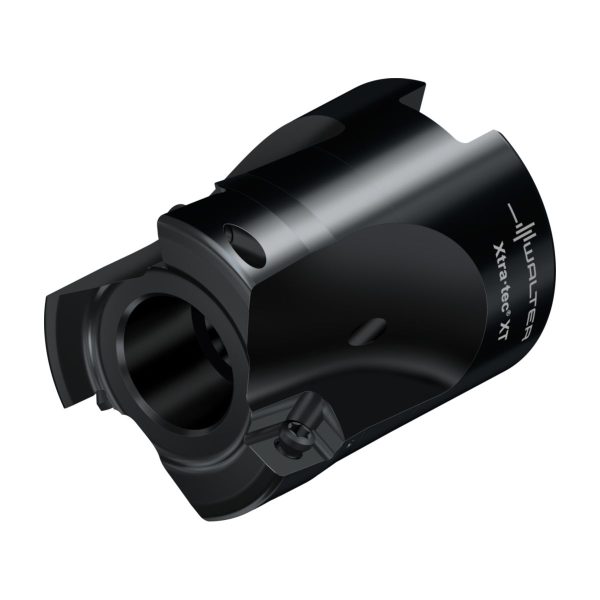

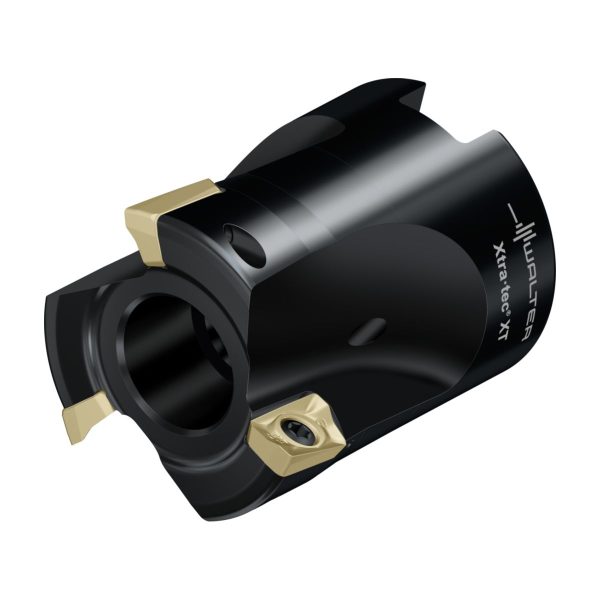

Freze cilindro-frontale – M5130-032-B16-03-09

Freze cilindro-frontale M5130.038-B19-07-09-M5130.038-B19-07-09-4063465999872 Freze cilindro-frontale – M5130-063-B22-11-09
Freze cilindro-frontale M5130.038-B19-07-09-M5130.038-B19-07-09-4063465999872 Freze cilindro-frontale – M5130-032-B16-06-09

2.248,26 lei fără TVA - 2.720,39 lei cu TVA

Numărul articolului: 7622342Familie produs: M5130 SKU: M5130-032-B16-03-09 UPC: 0952609724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,263 kg
Dimensiuni 105 × 75 mm
Domeniu de utilizare

Diametrul corpului

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (BC..0903..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)32mm
A2
Diametru muchie așchietoare 232mm
A3
Diametrul corpului30,71mm
A4
Diametrul butucului13,25mm
A5
Diametru de teșire, gaură de montaj13,25mm
B2
Adâncime de așchiere9mm
B5
Cantitate rezerve de reascuțire40mm
B6
Lungime adâncire, gaură de montaj11,44mm
B71
Lungime funcțională40mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
D4
Ajustabilitate0
D6
Turație, maximă313001/min
D7
Masă (greutate)0,251kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.2,648°
E5
Adâncimea de plonjare, max.0,558mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolM5130-032-B16-03-09
J22
Număr articol7021
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC0903**3R*****
J6
Codare loc de separare pe partea mașiniiFDA12G1600$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.9mm
BD
Diametrul corpului30,71mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G1600$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)32mm
DCX
Diametru muchie așchietoare 232mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
NOI
Număr de posibilități de utilizare160
OAL
Cantitate rezerve de reascuțire40mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.2,648°
RPMX
Turație, maximă313001/min
SC
Insert shape codeB
SSC
Insert seat size code9
TSYC
Identificator imagineM5130-B1-09
ULDR
Usable length diameter ratio2,5
WT
Masă (greutate)0,251kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZADJ
Insert adjustable count0
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze cilindro-frontale M5130 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • BC .. 0903 .. • Dc=32mm • Z=3

Descriere unealtă

3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului

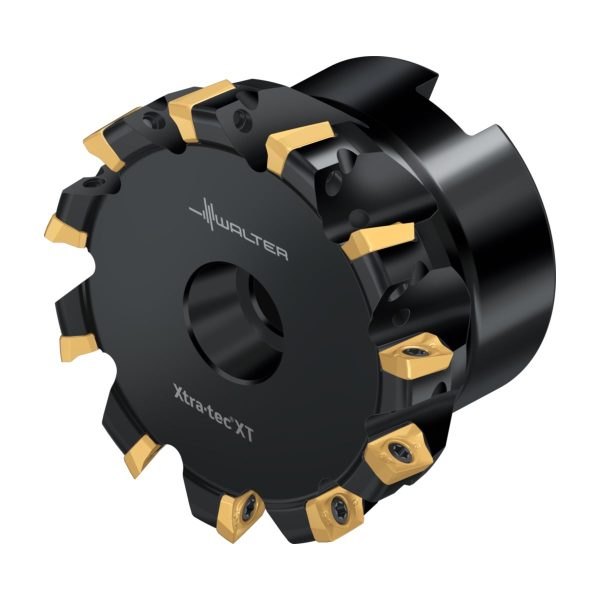

Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare9mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
D<sub>c</sub>Diametrul muchiei așchietoare32mm
d<sub>1</sub>Diametrul de îmbinare16mm
l<sub>4</sub>Lungimea maximă în consolă40mm
CodificareCodificare sculăM5130-032-B16-03-09
TipPlăcuțe amovibile posibileBC .. 0903 .. R
GreutateGreutatea0,25kg
ZNumărul de dinți3
