Freze cilindro-frontale – M5137.076-B26-07-08

Freze cilindro-frontale M5137-125-B40-13-08-M5137-125-B40-13-08-4063466110627 Freze cilindro-frontale – M5137.064-B26-05-08
Freze cilindro-frontale M5137-125-B40-13-08-M5137-125-B40-13-08-4063466110627 Freze cilindro-frontale – M5137.102-B38-08-08

4.453,70 lei fără TVA - 5.388,98 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 7972866Familie produs: M5137 SKU: M5137.076-B26-07-08 UPC: 0640618724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,823 kg
Dimensiuni 140 × 75 mm
Domeniu de utilizare

Aplicație principală

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5137 (TNMU1605..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)76,2mm
A2
Diametru muchie așchietoare 276,2mm
A3
Diametrul corpului73,7mm
A4
Diametrul butucului20,65mm
A5
Diametru de teșire, gaură de montaj20,65mm
B2
Adâncime de așchiere8mm
B5
Cantitate rezerve de reascuțire50,8mm
B6
Lungime adâncire, gaură de montaj25,37mm
B71
Lungime funcțională50,8mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii25,4mm
D4
Ajustabilitate0
D6
Turație, maximă86001/min
D7
Masă (greutate)0,823kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1,1°
E5
Adâncimea de plonjare, max.0,7mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință7
F22
Număr de muchii așchietoare active, pe partea frontală7
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A7
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolM5137.076-B26-07-08
J22
Număr articol7372
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$TN1605**3R*****
J42
Codificare plăcuță așchietoare, poz. ATNMU160508R-G57
J45
Codificare plăcuță așchietoare, poz. ATNMU160508R-G57
J6
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
J7
Dispozitiv de stocare0
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului73,7mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
CICT
Cutting item count7
CICT (F)
Număr de plăcuțe amovibile poziția A7
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere4,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1000
DC
Diametru muchie așchietoare 1 (diametru nominal)76,2mm
DCX
Diametru muchie așchietoare 276,2mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază50,8mm
LF
Lungime funcțională50,8mm
NOI
Număr de posibilități de utilizare320
OAL
Cantitate rezerve de reascuțire50,8mm
OHX
Lungime în consolă50,8mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,1°
RPMX
Turație, maximă86001/min
SC
Insert shape codeT
SSC
Insert seat size code16
TSYC
Identificator imagineM5137-B1-08-INCH
ULDR
Usable length diameter ratio1,314
WT
Masă (greutate)0,823kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală7
ZEFP
Număr de muchii așchietoare active, pe circumferință7

Descriere

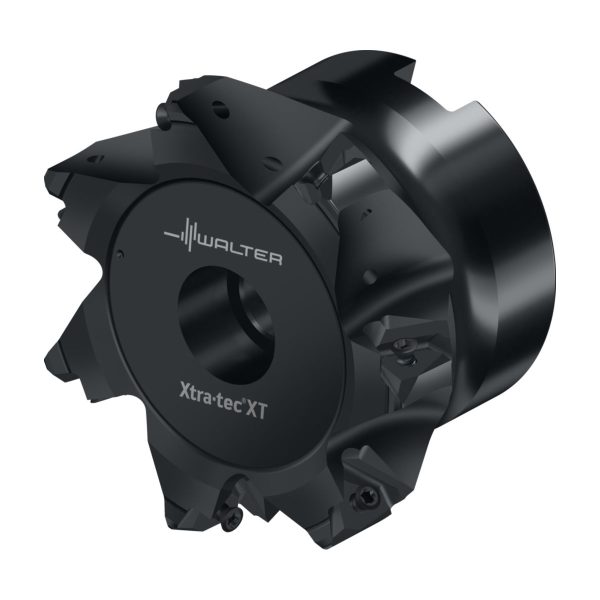

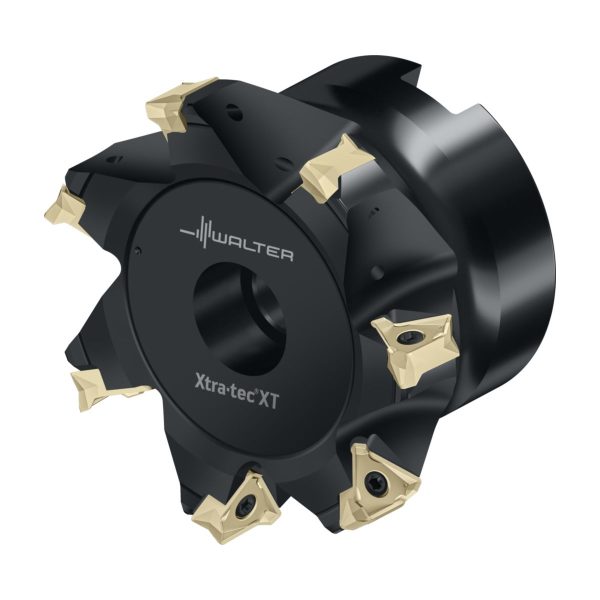

Freze cilindro-frontale M5137 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • TN .. 1605 .. • Dc=76mm • Z=7

Descriere unealtă

Unghi de atac de 90°
Interfețe: coadă Weldon și cu alezaj
2 adâncimi de așchiere ap max = 5, respectiv 8 mm
Gamă de diametre: 25–160 mm, respectiv 1–6″
2 variante de pas pentru diferite utilizări
Freze cilindro-frontale cu plăcuțe amovibile triunghiulare, cu două fețe

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală
Utilizare principală: oțel și fontă
posibil: oțeluri inoxidabile și materiale greu prelucrabile

Plăcuțe

Geometrie pentru așchiere ușoară
Plăcuțe amovibile sinterizate pentru rentabilitate maximă (TNMU…)
Variantă cu muchie așchietoare secundară

Avantajele Dvs.

Fiabilitate ridicată datorită plăcuțelor amovibile stabile, cu două fețe
Rentabilitate ridicată datorită sorturilor Tiger·tec® și celor 6 muchii așchietoare per plăcuță amovibilă
Alegerea simplă a sculei și costuri reduse cu plăcuțele amovibile
Utilizare extinsă datorită diferitelor raze la colț ale plăcuțelor amovibile TNMU

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,315inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală7
D<sub>c</sub>Diametrul muchiei așchietoare3inch
d<sub>1</sub>Diametrul de îmbinare1inch
l<sub>4</sub>Lungimea maximă în consolă2inch
CodificareCodificare sculăM5137.076-B26-07-08
TipPlăcuțe amovibile posibileTNMU1605...
GreutateGreutatea1,814lbs
ZNumărul de dinți7
