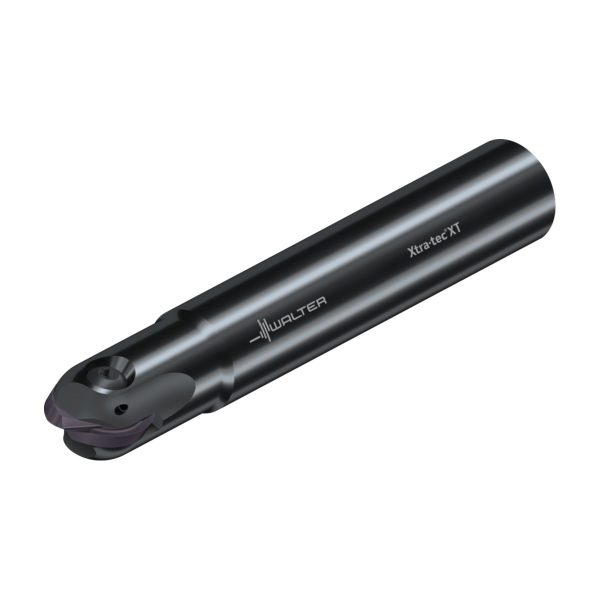

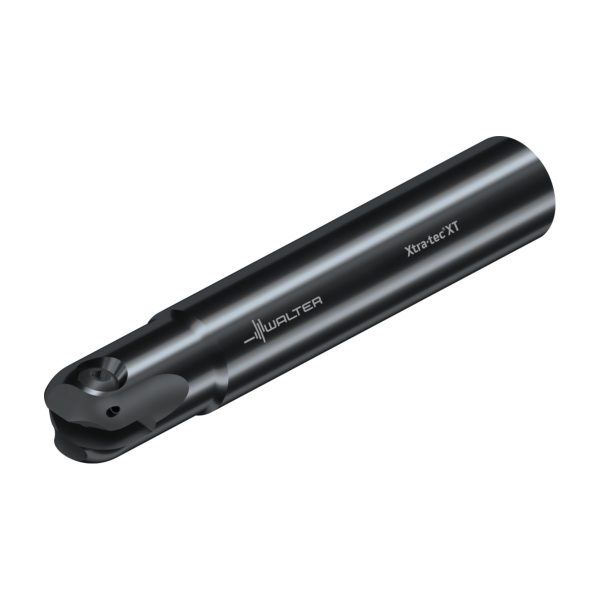

Freză de copiere pentru finisare – M5460-025-A25-02-12

Freză de copiere pentru finisare M5460.019-A19-02-10-M5460.019-A19-02-10-0676680727 Freză de copiere pentru finisare – M5460-020-A20-02-10
Freză de copiere pentru finisare M5460.019-A19-02-10-M5460.019-A19-02-10-0676680727 Freză de copiere pentru finisare – M5460-030-A32-02-15

1.611,25 lei fără TVA - 1.949,61 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 8092257Familie produs: M5460 SKU: M5460-025-A25-02-12 UPC: 0676473727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,525 kg
Dimensiuni 167 × 35 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Număr de muchii așchietoare active, pe circumferință

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere M5460 pentru tipul de plăcuţă P32..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)23mm
A3
Diametrul corpului23mm
B2
Lungimea muchiei așchietoare, max.12,5mm
B3
Lungime în consolă45mm
B4
Lungime utilă45mm
B5
Cantitate rezerve de reascuțire160mm
B6
Lungime cap41,683mm
BLD
Identificator imagine11
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C4
Lungime coadă56mm
D11
Tip de frezăL
D6
Turație, maximă233001/min
D7
Masă (greutate)0,42kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level1
G13
Număr de plăcuțe amovibile poziția A1
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J21
Număr articolM5460-025-A25-02-12
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$P32025**3R*M***
J42
Codificare plăcuță așchietoare, poz. AD3201-D25
J45
Codificare plăcuță așchietoare, poz. AD3201-D25
J6
Codare loc de separare pe partea mașiniiZYL01G2500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
LPR
Lungime în consolă45mm
NSM
Lungime în consolăDIN4000-87
OAL
Cantitate rezerve de reascuțire160mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12,5mm
AZ
Adâncimea de plonjare, max.2,9mm
BD
Diametrul corpului23mm
CCMS
Codare loc de separare pe partea mașiniiZYL01G2500$$$$
CICT
Cutting item count1
CXSC
Ieșire agent de lubrifiere/răcire3
DC
Diametru muchie așchietoare 1 (diametru nominal)25mm
HAND
Sensul de așchiereR
IIC
Codare loc de separare plăcuță amovibilă
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază45mm
LF
Lungime funcțională160mm
OAL
Cantitate rezerve de reascuțire160mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
TSYC
Identificator imagineM5460-A
WT
Masă (greutate)0,42kg
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freză de copiere pentru finisare M5460 • Xtra·tec® XT • coadă cilindrică • metric • P3 .. 2025 .. • Dc=25mm • Z=2

Descriere unealtă

Freze de copiere Xtra·tec® XT M5460
Diametre de 8–32 mm (3/8–1 inch)
Alimentare cu aer comprimat sau MQL prin canalul intern de răcire
Interfețe: cilindrică-modulară, coadă Weldon, coadă cilindrică, coadă din carbură metalică, ScrewFit

Domenii de utilizare

Finisare prin copiere de înaltă precizie a suprafețelor cu formă complexă și a cavităților adânci
Domenii de utilizare: Fabricarea de ștanțe și matrițe, industria aeronautică și aerospațială, industria energetică
Pentru oțel, oțeluri inoxidabile, precum și materiale greu prelucrabile

Plăcuțe

Plăcuțe amovibile cu două muchii așchietoare, rectificate cu precizie, cu formă de bază pozitivă
P3201 (de exemplu, pentru semifinisare și frezare dură)
P3204 (de exemplu, pentru finisare fină și finisare)
Corecție în zona de vârf pentru precizie maximă a piesei de prelucrat
Geometrie precisă a muchiei așchietoare pentru cea mai bună calitate a suprafeței

Avantajele Dvs.

Rentabilitate maximă datorită vitezelor mari de așchiere și numărului mai mic de ajustări ulterioare
Fiabilitate maximă și calitate înaltă a suprafețelor datorită evacuării optimizate a așchiilor
Precizie și durabilitate maxime datorită stabilității extrem de înalte a muchiilor așchietoare

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile1
D<sub>c</sub>Diametrul muchiei așchietoare25mm
d<sub>1</sub>Diametrul de îmbinare25mm
l<sub>1</sub>Lungimea totală160mm
l<sub>4</sub>Lungimea maximă în consolă45mm
CodificareCodificare sculăM5460-025-A25-02-12
RRază12,5mm
TipPlăcuțe amovibile posibileP320 . -D25
GreutateGreutatea0,42kg
ZNumărul de dinți2
