Freze cu plăcuțe rotunde – M5468.076-B26-07-08

Freze cu plăcuțe rotunde M5468-125-B40-08-08-M5468-125-B40-08-08-0617044727 Freze cu plăcuțe rotunde – M5468.064-B26-06-08
Freze cu plăcuțe rotunde M5468-125-B40-08-08-M5468-125-B40-08-08-0617044727 Freze cu plăcuțe rotunde – M5468.102-B38-07-08

4.271,69 lei fără TVA - 5.168,74 lei cu TVA

PMKNSHO
●●●●●●●●●●●●●
Numărul articolului: 7988868Familie produs: M5468 SKU: M5468.076-B26-07-08 UPC: 0645162727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,981 kg
Dimensiuni 140 × 75 mm
Domeniu de utilizare

Aplicație principală

, , , ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere M5468 pentru tipul de plăcuţă RO.X1605..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)76,2mm
A2
Diametru muchie așchietoare 276,2mm
A3
Diametrul corpului72,6mm
A4
Diametrul butucului38,64mm
A5
Diametru de teșire, gaură de montaj38,64mm
B2
Adâncime de așchiere8mm
B5
Cantitate rezerve de reascuțire50,8mm
B6
Lungime adâncire, gaură de montaj6,75mm
B71
Lungime funcțională50,8mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii25,4mm
D4
Ajustabilitate0
D6
Turație, maximă186001/min
D7
Masă (greutate)0,745kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.8,4°
E5
Adâncimea de plonjare, max.1,25mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință7
F22
Număr de muchii așchietoare active, pe partea frontală7
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level7
G14
Rază plăcuță de copiere, poziția A8mm
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolM5468.076-B26-07-08
J3
Număr articolW
J41
Codare loc de separare plăcuță amovibilăWR$$RO1605M03***8M0
J42
Codificare plăcuță așchietoare, poz. AROHX1605M08-A57
J45
Codificare plăcuță așchietoare, poz. AROHX1605M08-A57
J6
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului72,6mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
CICT
Cutting item count7
CICT (F)
Număr de plăcuțe amovibile poziția A7
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere15,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1000
DC
Diametru muchie așchietoare 1 (diametru nominal)60,2mm
DCX
Diametru muchie așchietoare 276,2mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50,8mm
NOI
Număr de posibilități de utilizare600
OAL
Cantitate rezerve de reascuțire50,8mm
OHX
Lungime în consolă50,8mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.8,4°
RPMX
Turație, maximă186001/min
SC
Insert shape codeR
TSYC
Identificator imagineM5468-B1-08-INCH
ULDR
Usable length diameter ratio1,57
WT
Masă (greutate)0,745kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală7
ZEFP
Număr de muchii așchietoare active, pe circumferință7

Descriere

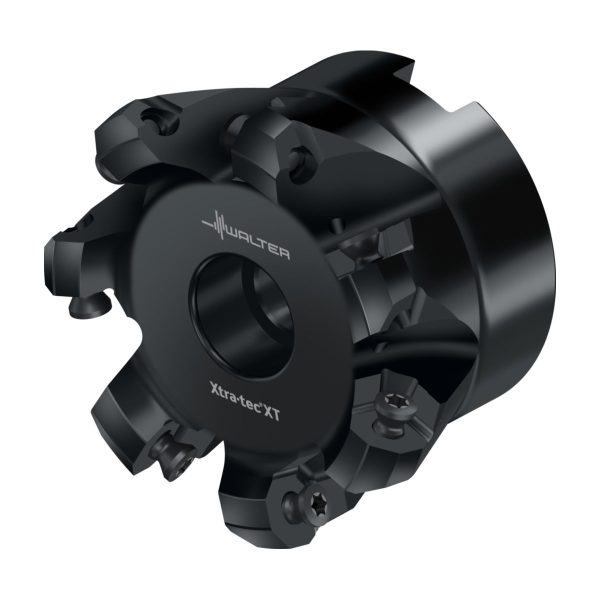

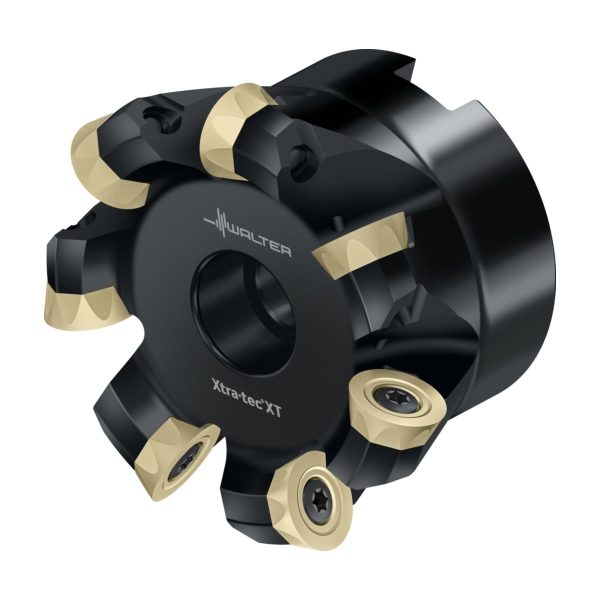

Freze cu plăcuțe rotunde M5468 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • inch • RO .. 1605 .. • Dc=60mm • Z=7

Descriere unealtă

Freze cu plăcuțe rotunde Xtra·tec® XT M5468​
Fără elemente de asamblare perturbatoare
Evacuare bună a așchiilor în timpul prelucrării buzunarelor adânci

Domenii de utilizare

Sistem universal pentru frezare de copiere, frezare plană, frezare în rampă, frezare de buzunare și prin interpolare circulară
Ideal pentru frezarea de copiere la adaosuri de prelucrare mici
Pentru oțel, oțeluri inoxidabile, fontă, metale neferoase, materiale greu prelucrabile, precum și pentru prelucrare dură​
Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină

Plăcuțe

Până la 8 muchii așchietoare cu formă de bază pozitivă​
7 mărimi ale plăcuțelor amovibile:​ RD.X0501M0​
RD.X07T1M0​
RO.X0803M04
RO.X10T3M08​
RO.X1204M08​
RO.X1605M08​
RO.X2006M08​
Cu contur sinterizat (RDM…/ ROM..)
Cu rectificare periferică (ROG.., RDH…/ ROH..)

Avantajele Dvs.

Productivitate maximă datorită regimului de așchiere și durabilității maxime ​
Fiabilitate maximă datorită indexării plăcuțelor amovibile prin fațete
Adaptate perfect la prelucrare datorită diferitelor mărimi și geometrii ale plăcuțelor amovibile
Flexibilitate mare pentru utilizare în sistemele de preluare existente datorită interfeței cilindrice-modulare
Rentabilitate ridicată datorită sorturilor Tiger·tec® și numărului mai mare de dinți
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,315inch
d<sub>1</sub>Diametrul de îmbinare1inch
D<sub>a</sub>Diametrul maxim de tăiere3inch
l<sub>4</sub>Lungimea funcțională2inch
CodificareCodificare sculăM5468.076-B26-07-08
RRază0,315inch
TipPlăcuțe amovibile posibileRO . X1605M0
GreutateGreutatea1,642lbs
ZNumărul de dinți7
Nr. PlăcuțeNumărul de plăcuțe amovibile7
