Freze cilindro-frontale/de canelare din carbură metalică – MA290.9.53A12DJ-WE10DB

Freze cilindro-frontale/de canelare din carbură metalică MA290-12.0A14LK-WJ30DD-MA290-12.0A14LK-WJ30DD-4063465304782 Freze cilindro-frontale/de canelare din carbură metalică – MA290.7.93A10DJ-WE10DB
Freze cilindro-frontale/de canelare din carbură metalică MA290-12.0A14LK-WJ30DD-MA290-12.0A14LK-WJ30DD-4063465304782 Freze cilindro-frontale/de canelare din carbură metalică – MA290.9.53A12DJ-WJ30DD

2.505,20 lei fără TVA - 3.031,29 lei cu TVA

PMKNSHO
●●
Numărul articolului: 8416703Familie produs: MA290 SKU: MA290.9.53A12DJ-WE10DB EAN: 4063465304539 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,080 kg
Dimensiuni 90 × 18 mm
Domeniu de utilizare

Aplicație principală

Lungime în consolă

Denumire sort de la producător

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MA290 Advance, ISO O, inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)28,575mm
B2
Lungimea muchiei așchietoare, max.28,575mm
B3
Lungime în consolă43,2mm
B4
Lungime utilă76,2mm
B5
Cantitate rezerve de reascuțire76,2mm
B6
Lungime cap43,2mm
B71
Lungime funcțională76,2mm
B9
Lungime gât28,575
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii375
C3
Diametru de prindere, pe partea mașinii9,525mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă33mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,073kg
E2
Unghi de degajare lateral6°
E3
Unghi axial de așchiere-5°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință12
F22
Număr de muchii așchietoare active, pe partea frontală12
F3
Sens eliceR
F4
Unghiul elicei15°
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWE10DB
H4
Execuția sculeiH
H5
Acoperire/suprafațăDiamant
J1
StandardP-NORM D
J21
Număr articolMA290.9.53A12DJ-WE10DB
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01R3750h$06
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFPL
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.28,575mm
BD
Diametrul corpului9,525mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiNF
CCMS
Codare loc de separare pe partea mașiniiZYL01R3750h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăDiamant
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii375
DC
Diametru muchie așchietoare 1 (diametru nominal)9,525mm
FHA
Unghiul elicei15°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral6°
GAMP
Unghi axial de așchiere-5°
GRADE
Denumire sort de la producătorWE10DB
HAND
Sensul de așchiereR
IEP
Interupted edge property1
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LF
Lungime funcțională76,2mm
LS
Lungime coadă33mm
LU
Lungime utilă28,575mm
OAL
Cantitate rezerve de reascuțire76,2mm
OHX
Lungime în consolă43,2mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMA290.A
ULDR
Usable length diameter ratio3
WT
Masă (greutate)0,073kg
XYWD
xyw plane distance-76,2mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală12
ZEFP
Număr de muchii așchietoare active, pe circumferință12

Descriere

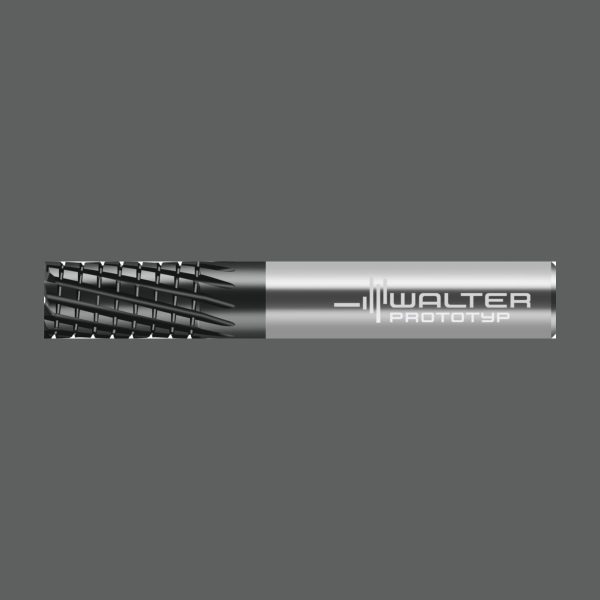

Freze cilindro-frontale/de canelare din carbură metalică MA290 • Advance • coadă cilindrică • inch • flute helix angle 15° • WE10DB • Dc=9,53mm • Z=12

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare1,125inch
D<sub>c</sub>Diametrul muchiei așchietoare0,375inch
D<sub>c</sub>Diametrul muchiei așchietoare3
d<sub>1</sub>Diametrul cozii0,375inch
l<sub>1</sub>Lungimea totală3inch
l<sub>4</sub>Lungimea funcțională1,701inch
CodificareCodificare sculăMA290.9.53A12DJ-WE10DB
ZNumărul de dinți12
