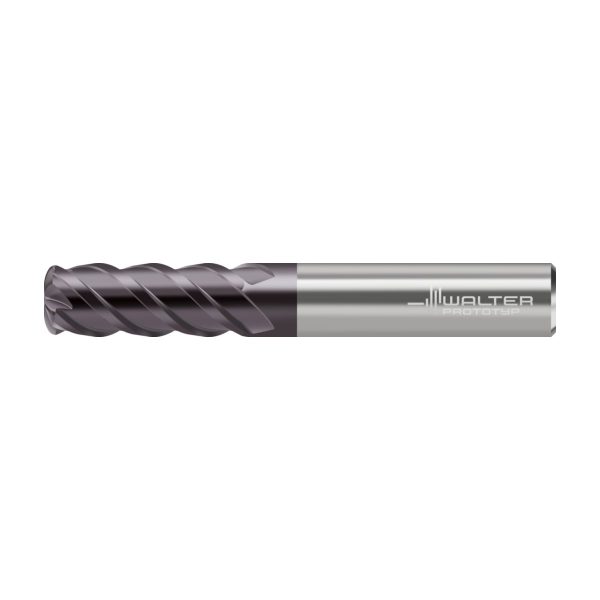

Freze de avans mare din carbură metalică - MC025-16.0A4B200-WJ30TF - imagine 1

Freze de avans mare din carbură metalică – MC025-16.0A4B200-WJ30TF

Freze de avans mare din carbură metalică – MC025-01.0A2B010-WJ30TF
Freze de avans mare din carbură metalică – MC025-02.0A2B020-WJ30TF

2.034,14 lei fără TVA - 2.461,31 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 7745627Familie produs: MC025 SKU: MC025-16.0A4B200-WJ30TF EAN: 4042446303105 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,253 kg
Dimensiuni 103 × 25 mm
Lungime în consolă

Denumire sort de la producător

Aplicație secundară

, ,

DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)36mm
B2
Lungimea muchiei așchietoare, max.36mm
B3
Lungime în consolă44mm
B4
Lungime utilă92mm
B5
Cantitate rezerve de reascuțire92mm
B6
Lungime cap44mm
B71
Lungime funcțională92mm
B9
Lungime gât36
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,238kg
E2
Unghi de degajare lateral-18°
E3
Unghi axial de așchiere6°
E4
Unghi de plonjare, max.5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei50°
G1
Rază la colț2mm
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM L
J11
Număr standard sub formă de litereHA
J21
Număr articolMC025-16.0A4B200-WJ30TF
J3
Număr articolW
J6
Codare loc de separare pe partea mașiniiZYL01G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFNU
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.36mm
BD
Diametrul corpului16mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01G1600h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)16mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-18°
GAMP
Unghi axial de așchiere6°
GRADE
Denumire sort de la producătorWJ30TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime cap44mm
LF
Lungime funcțională92mm
LS
Lungime coadă48mm
LU
Lungime utilă36mm
OAL
Cantitate rezerve de reascuțire92mm
OHX
Lungime în consolă44mm
PHI
Phi0°
RE
Rază la colț2mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.5°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC025-A-B-R
ULDR
Usable length diameter ratio2,25
WT
Masă (greutate)0,238kg
XYWD
xyw plane distance-92mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de avans mare din carbură metalică MC025 • Advance • coadă DIN 6535 HA • metric • flute helix angle 50° • WJ30TF • Dc=16mm • Z=4

Descriere unealtă

Muchie periferică lungă pentru evacuarea optimă a așchiilor și pentru suport la prelucrarea pereților
Frezare High-Feed la viteze fulgerătoare
Freze din carbură metalică cu geometrie frontală High-Feed
WJ30TF (pentru grupele ISO P, M, K și S)
Rază frontală mare Rf

Domenii de utilizare

Utilizare universală
Degroșare aproape de formă cu avansuri mari pe dinte la adâncimi de așchiere mici
Prelucrarea suprafețelor cu formă de buzunar, canale și cu formă complexă
Domenii de utilizare: Industria constructoare de mașini, fabricare de ștanțe și matrițe

Avantajele Dvs.

Fiabilitate ridicată datorită sarcinii radiale reduse a sculei
Costuri de inventar reduse datorită utilizării universale

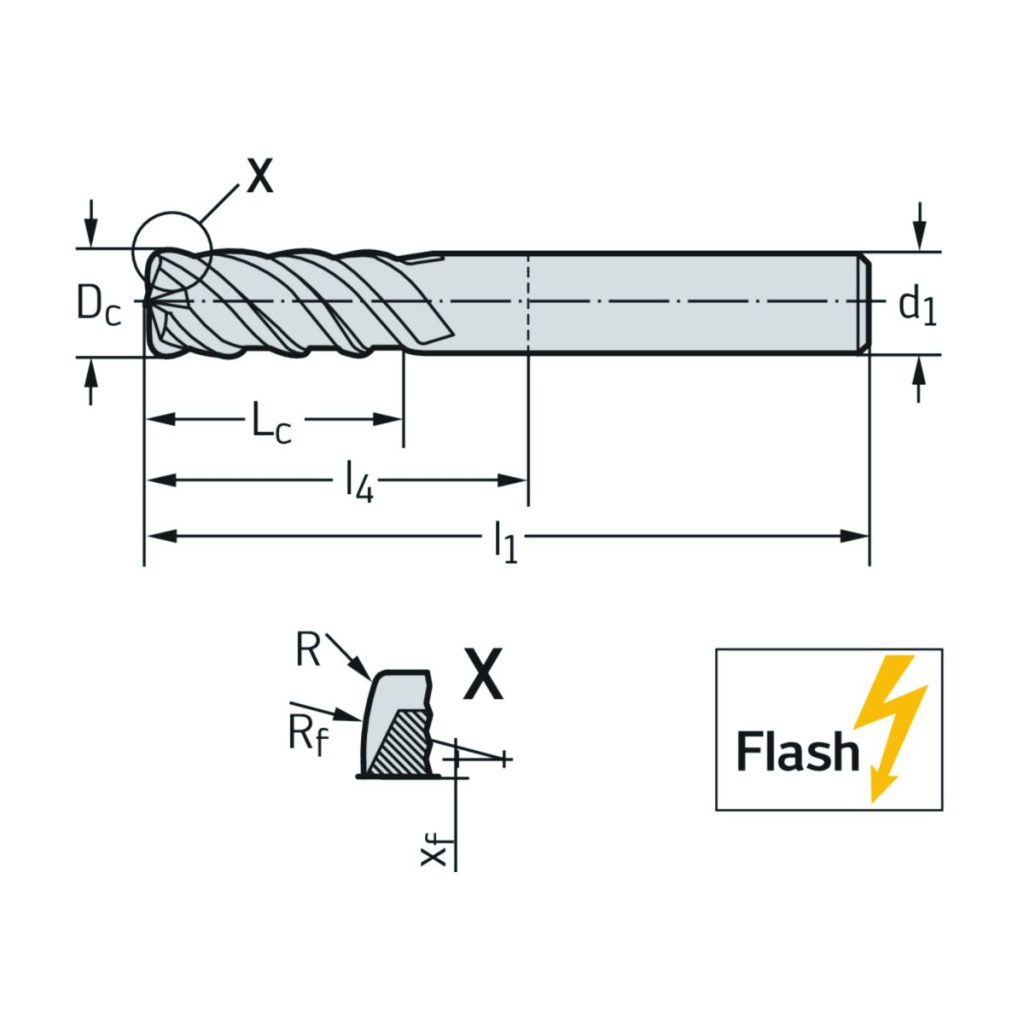

DenumireDescriereValoareUnitate
D<sub>c</sub>Diametrul muchiei așchietoare16mm
d<sub>1</sub>Diametrul de îmbinare16mm
l<sub>3</sub>Lungime utilă36mm
l<sub>1</sub>Lungimea totală92mm
l<sub>4</sub>Lungime maximă în consolă44mm
CodificareCodificare sculăMC025-16.0A4B200-WJ30TF
R<sub>f</sub>Rază8mm
RRază2mm
x<sub>f</sub>Ofset rază3,1mm
R<sub>ers</sub>Rază de rezervă2,747mm
ZNumărul de dinți4
