MC075-25.0E4P300-WIS10 - Freze cilindro-frontale/de canelare ceramice - imagine 1

MC075-25.0E4P300-WIS10 – Freze cilindro-frontale/de canelare ceramice

MC089-12.0A4B150-WB10TG – Freze de avans mare din carbură metalică
H2EC94717-E10-10 – Freze de avans mare din carbură metalică

PMKNSHO
●●
Numărul articolului: 7393961Familie produs: MC075 SKU: MC075-25.0E4P300-WIS10 EAN: 4042446284909 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

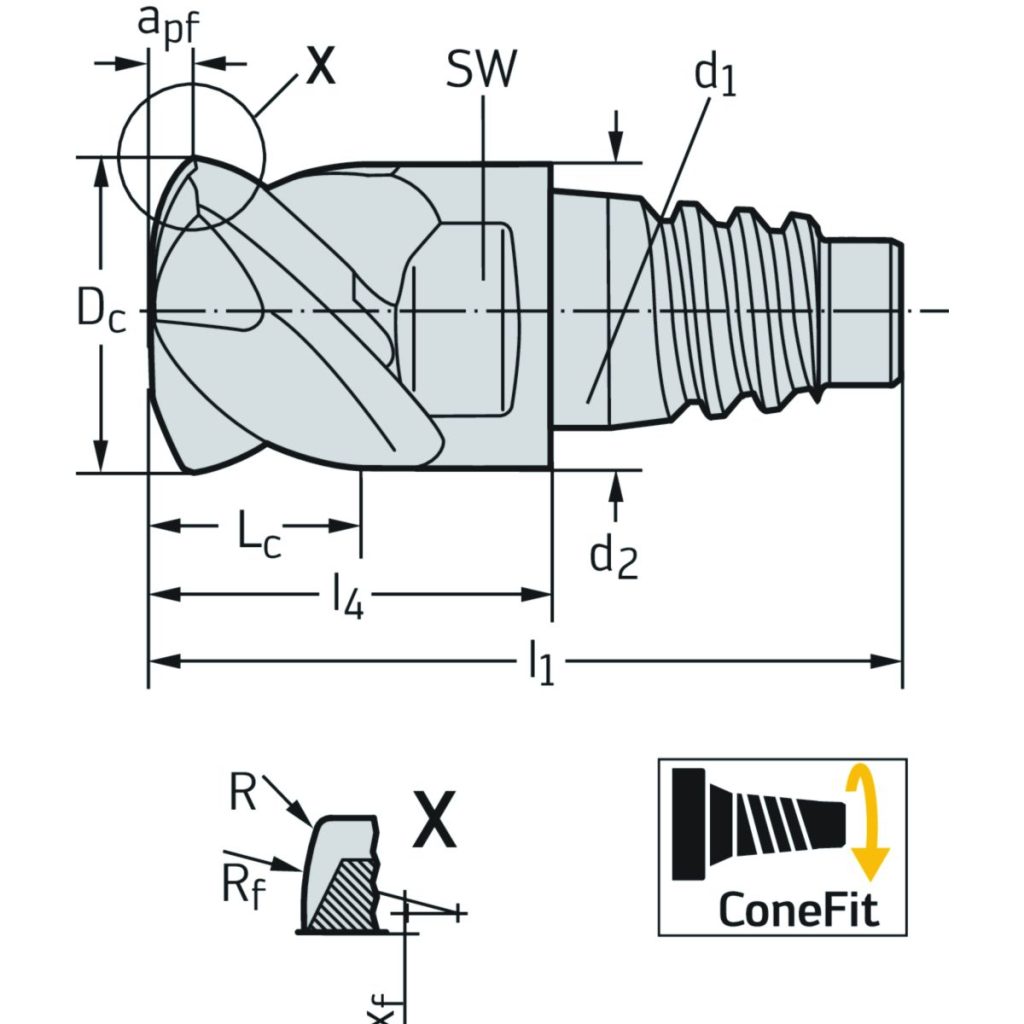

DenumireDescriereValoareUnitate
apfCorecție pentru medie0,75mm
d1Diametrul de îmbinareE25
DcDiametrul muchiei așchietoare25mm
LcLungimea muchiei așchietoare9mm
l1Lungimea totală56,6mm
l4Lungime maximă în consolă32,6mm
CodificareCodificare sculăMC075-25.0E4P300-WIS10
RfRază36mm
RRază3mm
xfOfset rază2,8mm
RersRază de rezervă3,687mm
SWDimensiunea cheii20mm
ZNumărul de dinți4

Descriere

Freze cilindro-frontale/de canelare ceramice MC075 • ConeFit • metric • flute helix angle 35° • WIS10 • Dc=25mm • Z=4

Informații suplimentare

Greutate 0,231 kg
Dimensiuni 81 × 35 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchieto_B2

Unghi axial de așchiere_GAMP

Tip unealtă

group_name_2

group_name_7

DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)24mm
A5
Diametrul gâtului24mm
B2
Lungimea muchiei așchietoare, max.9mm
B3
Lungime în consolă32,6mm
B4
Lungime utilă32,6mm
B5
Cantitate rezerve de reascuțire56,6mm
B6
Lungime cap32,6mm
B71
Lungime funcțională32,6mm
B9
Lungime gât32,6
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii8
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii24,2mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,231kg
E2
Unghi de degajare lateral-8°
E3
Unghi axial de așchiere-6°
E4
Unghi de plonjare, max.1,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei35°
G1
Rază la colț3mm
G7
3
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWIS10
H4
Execuția sculeiH
H5
Acoperire/suprafațăKeramik
J1
StandardPWZ-NORM
J21
Număr articolMC075-25.0E4P300-WIS10
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04A0250$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFNU
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.9mm
BD
Diametrul corpului24mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiSAC04A0250$$$$
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăKeramik
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii250
DC
Diametru muchie așchietoare 1 (diametru nominal)25mm
DN
Diametrul gâtului24mm
FHA
Unghiul elicei35°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-8°
GAMP
Unghi axial de așchiere-6°
GRADE
Denumire sort de la producătorWIS10
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime cap32,6mm
LF
Lungime funcțională32,6mm
LU
Lungime utilă32,6mm
OAL
Cantitate rezerve de reascuțire56,6mm
OHX
Lungime în consolă32,6mm
PHI
Phi0°
RE
Rază la colț3mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,5°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC075-E-P-R
ULDR
Usable length diameter ratio0,912
WT
Masă (greutate)0,231kg
XYWD
xyw plane distance-32,6mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4
