Freze de avans mare din carbură metalică - MC089-06.0A4B050-WB10TG - imagine 1

Freze de avans mare din carbură metalică – MC089-06.0A4B050-WB10TG

Freze de avans mare din carbură metalică – MC089-04.0A4B050-WB10TG
Freze de avans mare din carbură metalică – MC089-10.0A4B150-WB10TG

594,18 lei fără TVA - 718,96 lei cu TVA

PMKNSHO
●●
Numărul articolului: 7254499Familie produs: MC089 SKU: MC089-06.0A4B050-WB10TG EAN: 4042446281236 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,026 kg
Dimensiuni 65 × 12 mm
Domeniu de utilizare

Aplicație principală

Lungime în consolă

Denumire sort de la producător

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de avans mare din carbură metalică MC089
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)15mm
B2
Lungimea muchiei așchietoare, max.15mm
B3
Lungime în consolă21mm
B4
Lungime utilă57mm
B5
Cantitate rezerve de reascuțire57mm
B6
Lungime cap21mm
B71
Lungime funcțională57mm
B9
Lungime gât15
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii60
C3
Diametru de prindere, pe partea mașinii6mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă36mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,026kg
E2
Unghi de degajare lateral-18°
E3
Unghi axial de așchiere-6°
E4
Unghi de plonjare, max.3°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei50°
G1
Rază la colț0,5mm
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWB10TG
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlSiN
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereHA
J21
Număr articolMC089-06.0A4B050-WB10TG
J3
Număr articolW
J6
Codare loc de separare pe partea mașiniiZYL01F6000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFNU
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului6mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01F6000h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlSiN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii60
DC
Diametru muchie așchietoare 1 (diametru nominal)6mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-18°
GAMP
Unghi axial de așchiere-6°
GRADE
Denumire sort de la producătorWB10TG
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime cap21mm
LF
Lungime funcțională57mm
LS
Lungime coadă36mm
LU
Lungime utilă15mm
OAL
Cantitate rezerve de reascuțire57mm
OHX
Lungime în consolă21mm
PHI
Phi0°
RE
Rază la colț0,5mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.3°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC089-A-4-B-R
ULDR
Usable length diameter ratio2,5
WT
Masă (greutate)0,026kg
XYWD
xyw plane distance-57mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

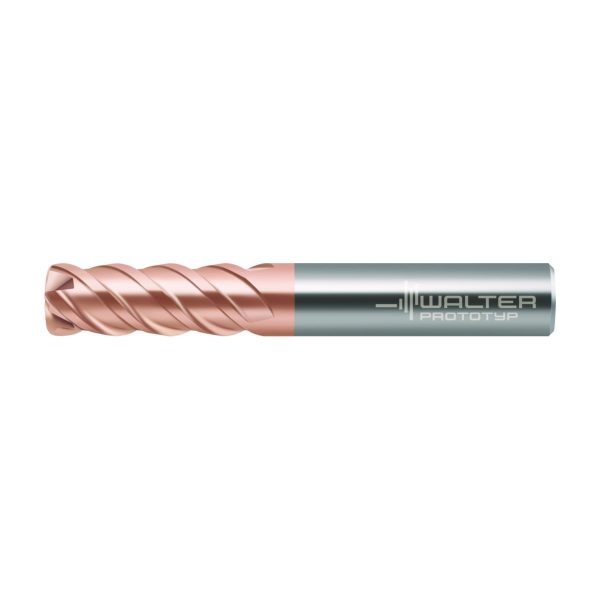

Freze de avans mare din carbură metalică MC089 • Advance • coadă DIN 6535 HA • metric • flute helix angle 50° • WB10TG • Dc=6mm • Z=4

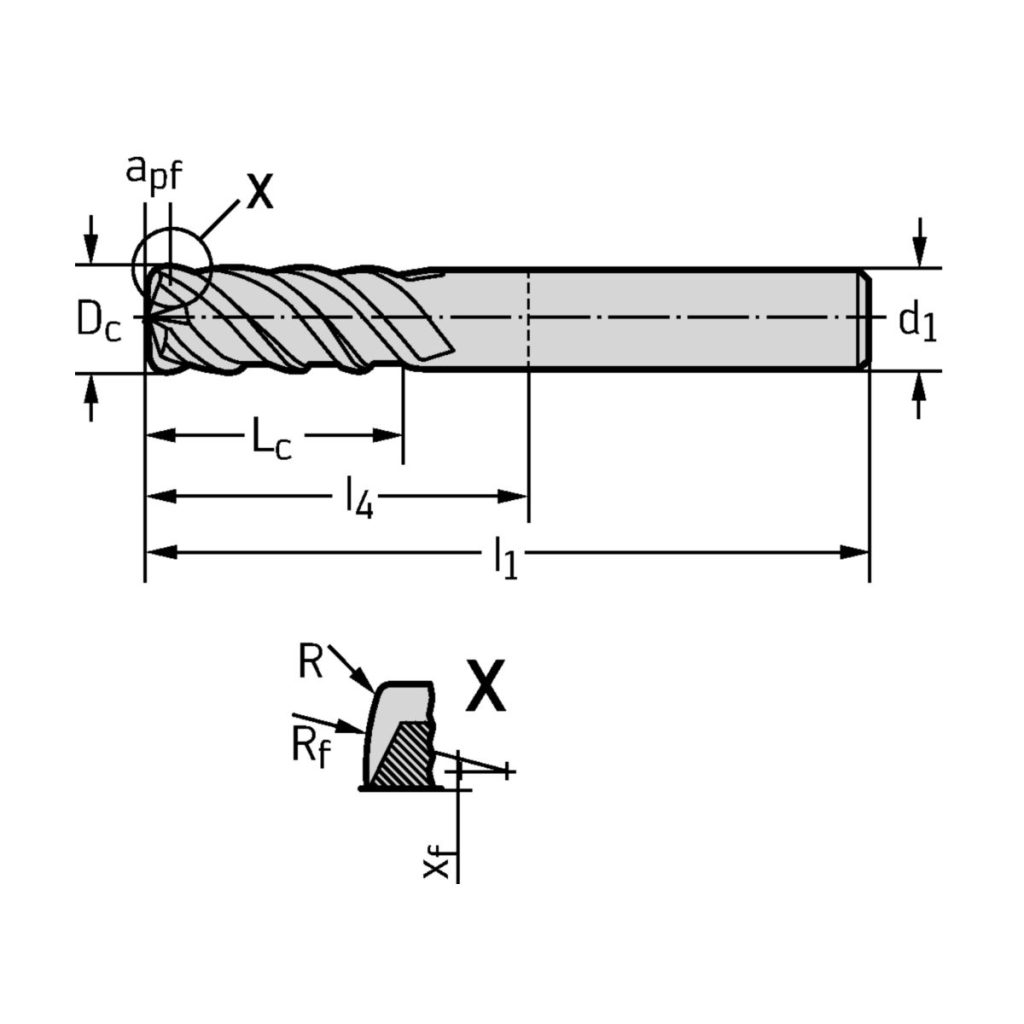

DenumireDescriereValoareUnitate
a<sub>pf</sub>Corecție pentru medie0,2mm
D<sub>c</sub>Diametrul muchiei așchietoare6mm
d<sub>1</sub>Diametrul cozii6mm
L<sub>c</sub>Lungimea muchiei așchietoare15mm
l<sub>1</sub>Lungimea totală57mm
l<sub>4</sub>Lungime maximă în consolă21mm
CodificareCodificare sculăMC089-06.0A4B050-WB10TG
R<sub>f</sub>Rază9mm
RRază0,5mm
x<sub>f</sub>Ofset rază0,7mm
R<sub>ers</sub>Rază de rezervă0,693mm
ZNumărul de dinți4
