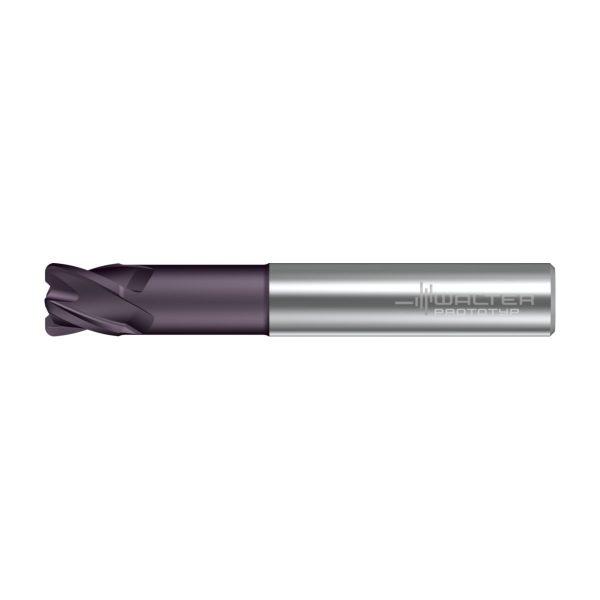

Freze cilindro-frontale din carbură metalică - MC112-12.0A4L150-WJ30TF - imagine 1
Freze cilindro-frontale din carbură metalică - MC112-12.0A4L150-WJ30TF - imagine 2

Freze cilindro-frontale din carbură metalică – MC112-12.0A4L150-WJ30TF

Freze cilindro-frontale din carbură metalică – MC112-08.0A4L100-WJ30TF
Freze cilindro-frontale/de canelare din carbură metalică – MB265-25.0A3X400B-WJ30CA

1.166,95 lei fără TVA - 1.412,01 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 6579875Familie produs: MC112 SKU: MC112-12.0A4L150-WJ30TF EAN: 4042446256111 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,130 kg
Dimensiuni 89 × 18 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Advance GP, fără rază la colţ, Z=4, L, HSC 30
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)11,4mm
A5
Diametrul gâtului11,4mm
B2
Lungimea muchiei așchietoare, max.12mm
B3
Lungime în consolă36mm
B4
Lungime utilă36mm
B5
Cantitate rezerve de reascuțire83mm
B6
Lungime cap38mm
B71
Lungime funcțională83mm
B9
Lungime gât35,48
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă45mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,112kg
E2
Unghi de degajare lateral8,5°
E3
Unghi axial de așchiere8,5°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei30°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM L
J11
Număr standard sub formă de litereHA
J21
Număr articolMC112-12.0A4L150-WJ30TF
J22
Număr articol845
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă38mm
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12mm
BD
Diametrul corpului11,4mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01G1200h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DN
Diametrul gâtului11,4mm
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral8,5°
GAMP
Unghi axial de așchiere8,5°
GRADE
Denumire sort de la producătorWJ30TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei90°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază36,52mm
LF
Lungime funcțională83mm
LS
Lungime coadă45mm
LSC
Lungime gaură de fixare0mm
LU
Lungime utilă36mm
OAL
Cantitate rezerve de reascuțire83mm
OHX
Lungime în consolă38mm
PHI
Phi0°
RE
Rază la colț1,5mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC112-A-4-L-R
ULDR
Usable length diameter ratio3
WT
Masă (greutate)0,112kg
XYWD
xyw plane distance-83mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale din carbură metalică MC112 • Advance • coadă DIN 6535 HA • metric • flute helix angle 30° • Rază lungă de acțiune • Tip HSC 30 • center cutting capability • WJ30TF • Dc=12mm • R=1,5mm • Z=4

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare12mm
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>1</sub>Diametrul cozii12mm
d<sub>2</sub>Diametrul corpului11,4mm
l<sub>3</sub>Lungime utilă36mm
l<sub>1</sub>Lungimea totală83mm
l<sub>4</sub>Lungimea funcțională38mm
CodificareCodificare sculăMC112-12.0A4L150-WJ30TF
RRază1,5mm
ZNumărul de dinți4
