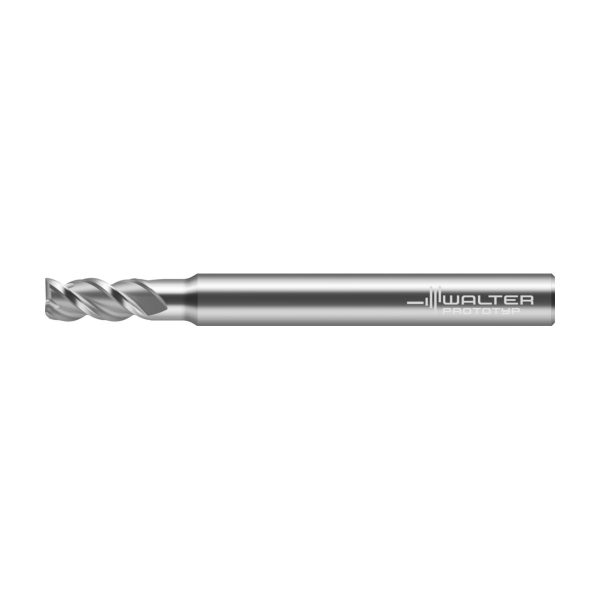

Freze cilindro-frontale/de canelare din carbură metalică – MC267-04.0A3BC-WJ30UU

Freze cilindro-frontale/de canelare din carbură metalică MC267-20.0A3BC-WJ30UU-MC267-20.0A3BC-WJ30UU-4063466162244 Freze cilindro-frontale/de canelare din carbură metalică – MC267-02.5A3BC-WJ30UU
Freze cilindro-frontale/de canelare din carbură metalică MC267-20.0A3BC-WJ30UU-MC267-20.0A3BC-WJ30UU-4063466162244 Freze cilindro-frontale/de canelare din carbură metalică – MC267-05.0A3BC-WJ30UU

380,60 lei fără TVA - 460,53 lei cu TVA

PMKNSHO
●●
Numărul articolului: 8593051Familie produs: MC267 SKU: MC267-04.0A3BC-WJ30UU EAN: 4063466162176 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,023 kg
Dimensiuni 65 × 13 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC267 Advance, fără rază de colț, Z=3
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)3,8mm
A5
Diametrul gâtului3,8mm
B2
Lungimea muchiei așchietoare, max.8mm
B3
Lungime în consolă15mm
B4
Lungime utilă15mm
B5
Cantitate rezerve de reascuțire57mm
B6
Lungime cap21mm
B71
Lungime funcțională57mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii60
C3
Diametru de prindere, pe partea mașinii6mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă36mm
D6
Turație, maximă3708491/min
D7
Masă (greutate)0,02kg
E2
Unghi de degajare lateral13,5°
E3
Unghi axial de așchiere13,5°
E4
Unghi de plonjare, max.20°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F3
Sens eliceR
F4
Unghiul elicei45°
G2
Lățime fațetă de colț0,1mm
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30UU
H4
Execuția sculeiH
H5
Acoperire/suprafațăunbeschichtet
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereHA
J21
Număr articolMC267-04.0A3BC-WJ30UU
J22
Număr articol7702
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01F6000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
LPR
Lungime în consolă21mm
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului3,8mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01F6000h$06
CHW
Lățime fațetă de colț0,1mm
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăunbeschichtet
CP
Coolant pressureMPaMPa
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii60
DC
Diametru muchie așchietoare 1 (diametru nominal)4mm
DN
Diametrul gâtului3,8mm
FHA
Unghiul elicei45°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral13,5°
GAMP
Unghi axial de așchiere13,5°
GRADE
Denumire sort de la producătorWJ30UU
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KCH
Unghi fațetă de protecție45°
LB
Lungime corp de bază16,905mm
LF
Lungime funcțională57mm
LS
Lungime coadă36mm
LU
Lungime utilă15mm
OAL
Cantitate rezerve de reascuțire57mm
OHX
Lungime în consolă21mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.20°
RPMX
Turație, maximă3708491/min
TSYC
Identificator imagineMC267-A-3-B-C
ULDR
Usable length diameter ratio3,75
WT
Masă (greutate)0,02kg
XYWD
xyw plane distance-57mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC267 • Advance • coadă DIN 6535 HA • metric • flute helix angle 45° • Tip Al 45 • center cutting capability • WJ30UU • Dc=4mm • Z=3

Descriere unealtă

Freze universale de mare viteză și freze universale pentru prelucrarea ISO N

Domenii de utilizare

Dezvoltate pentru industria aeronautică și aerospațială
Cu capacitate de canelare în plin și de pătrundere în rampă
Ideale pentru aliaje laminate și turnate, cu până la 9% siliciu
Excelente pentru materiale ISO N, precum cupru, magneziu, alamă
Utilizare universală pentru degroșare, semifinisare și finisare
Prelucrare la raze înguste a materialului rămas, în industria aeronautică și aerospațială

Avantajele Dvs.

Fiabilitate maximă
Utilizare universală pentru degroșare, semifinisare și finisare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8mm
l<sub>11</sub>Lățimea fațetei de colț0,1mm
D<sub>c</sub>Diametrul muchiei așchietoare4mm
d<sub>1</sub>Diametrul cozii6mm
d<sub>2</sub>Diametrul corpului3,8mm
l<sub>3</sub>Lungime utilă15mm
l<sub>1</sub>Lungimea totală57mm
l<sub>4</sub>Lungimea funcțională21mm
CodificareCodificare sculăMC267-04.0A3BC-WJ30UU
ZNumărul de dinți3
