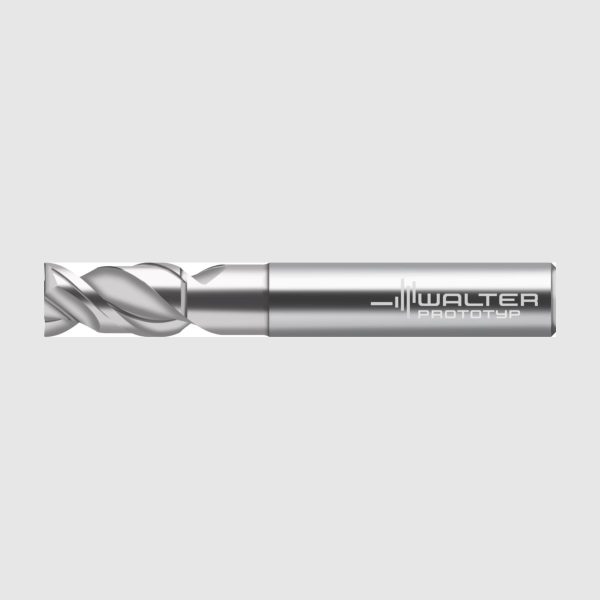

Freze cilindro-frontale/de canelare din carbură metalică – MC267-08.0A2BC-WJ30UU

Freze cilindro-frontale/de canelare din carbură metalică MC267-20.0A2BC-WJ30UU-MC267-20.0A2BC-WJ30UU-4042446316310 Freze cilindro-frontale/de canelare din carbură metalică – MC267-10.0A2BC-WJ30UU
Freze cilindro-frontale/de canelare din carbură metalică MC267-20.0A2BC-WJ30UU-MC267-20.0A2BC-WJ30UU-4042446316310 Freze cilindro-frontale/de canelare din carbură metalică – MC267-06.0A2BC-WJ30UU

461,43 lei fără TVA - 558,33 lei cu TVA

PMKNSHO
●●
Numărul articolului: 8033725Familie produs: MC267 SKU: MC267-08.0A2BC-WJ30UU EAN: 4042446316068 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,047 kg
Dimensiuni 89,3 × 18 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC267 Advance, fără rază la colţ, Z=3
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)7,6mm
A5
Diametrul gâtului7,6mm
B2
Lungimea muchiei așchietoare, max.16mm
B3
Lungime în consolă25mm
B4
Lungime utilă25mm
B5
Cantitate rezerve de reascuțire63mm
B6
Lungime cap27mm
B71
Lungime funcțională63mm
B9
Lungime gât24,654
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii80
C3
Diametru de prindere, pe partea mașinii8mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă36mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,039kg
E2
Unghi de degajare lateral13,5°
E3
Unghi axial de așchiere7°
E4
Unghi de plonjare, max.30°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F3
Sens eliceR
F4
Unghiul elicei45°
G3
Unghi fațetă de protecție45°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30UU
H4
Execuția sculeiH
H5
Acoperire/suprafațăunbeschichtet
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereHA
J21
Număr standard sub formă de litereMC267-08.0A2BC-WJ30UU
J22
Codificare produs7702
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01F8000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.16mm
BD
Diametrul corpului7,6mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01F8000h$06
CHW
Lățime fațetă de colț0,1mm
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăunbeschichtet
CP
Coolant pressureMPaMPa
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii80
DC
Diametru muchie așchietoare 1 (diametru nominal)8mm
DN
Diametrul gâtului7,6mm
FHA
Unghiul elicei45°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral13,5°
GAMP
Unghi axial de așchiere7°
GRADE
Denumire sort de la producătorWJ30UU
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KCH
Unghi fațetă de protecție45°
LB
Lungime corp de bază25,346mm
LF
Lungime funcțională63mm
LS
Lungime coadă36mm
LU
Lungime utilă25mm
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă27mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.30°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC267-A-2-B-C
ULDR
Usable length diameter ratio3,125
WT
Masă (greutate)0,039kg
XYWD
xyw plane distance-63mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC267 • Advance • coadă DIN 6535 HA • metric • flute helix angle 45° • Tip Al 45 • center cutting capability • WJ30UU • Dc=8mm • Z=2

Descriere unealtă

Freze universale de mare viteză și freze universale pentru prelucrarea ISO N

Domenii de utilizare

Dezvoltate pentru industria aeronautică și aerospațială
Cu capacitate de canelare în plin și de pătrundere în rampă
Ideale pentru aliaje laminate și turnate, cu până la 9% siliciu
Excelente pentru materiale ISO N, precum cupru, magneziu, alamă
Utilizare universală pentru degroșare, semifinisare și finisare
Prelucrare la raze înguste a materialului rămas, în industria aeronautică și aerospațială

Avantajele Dvs.

Fiabilitate maximă
Utilizare universală pentru degroșare, semifinisare și finisare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare16mm
l<sub>11</sub>Lățimea fațetei de colț0,1mm
D<sub>c</sub>Diametrul muchiei așchietoare8mm
d<sub>1</sub>Diametrul cozii8mm
d<sub>2</sub>Diametrul corpului7,6mm
l<sub>3</sub>Lungime utilă25mm
l<sub>1</sub>Lungimea totală63mm
l<sub>4</sub>Lungimea funcțională27mm
CodificareCodificare sculăMC267-08.0A2BC-WJ30UU
ZNumărul de dinți2
