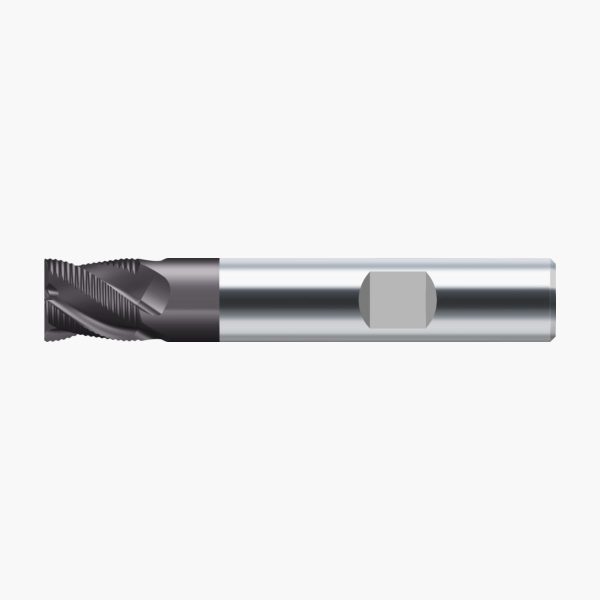

Freze cilindro-frontale/de canelare din carbură metalică - MC320-16.0W4A-WK40TF - imagine 1

Freze cilindro-frontale/de canelare din carbură metalică – MC320-16.0W4A-WK40TF

Freze cilindro-frontale/de canelare din carbură metalică – MC320-06.0W4A-WK40TF
Freze cilindro-frontale din carbură metalică – MD133-08.0W5L040K-WJ30RD

2.028,79 lei fără TVA - 2.454,84 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 7438163Familie produs: MC320 SKU: MC320-16.0W4A-WK40TF EAN: 4042446292706 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,224 kg
Dimensiuni 102 × 25 mm
Domeniu de utilizare

Lungime în consolă

Denumire sort de la producător

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Protostar® Qmax HR, fără rază la colţ, Z=3
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)16mm
B2
Lungimea muchiei așchietoare, max.16mm
B3
Lungime în consolă34mm
B4
Lungime utilă82mm
B5
Cantitate rezerve de reascuțire82mm
B6
Lungime cap34mm
B71
Lungime funcțională58mm
B9
Lungime gât16
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,224kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei40°
G1
Rază la colț0,4mm
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWK40TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardDIN 6527 K
J11
Număr standard sub formă de litereWE
J21
Număr articolMC320-16.0W4A-WK40TF
J22
Codificare produs6654
J3
Codificare produsW
J6
Codare loc de separare pe partea mașiniiZYL10G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă34mm
NSM
Număr standard caracteristicăDIN4000-82
OAL
Cantitate rezerve de reascuțire82mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.16mm
BD
Diametrul corpului16mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiHR
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)16mm
FHA
Unghiul elicei40°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWK40TF
HAND
Sensul de așchiereR
IEP
Interupted edge property1
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LF
Lungime funcțională58mm
LS
Lungime coadă48mm
LSC
Lungime gaură de fixare48mm
LU
Lungime utilă16mm
OAL
Cantitate rezerve de reascuțire82mm
OHX
Lungime în consolă34mm
PHI
Phi0°
RE
Rază la colț0,4mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC320-W-4-A
ULDR
Usable length diameter ratio1
WT
Masă (greutate)0,224kg
XYWD
xyw plane distance-82mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC320 • Advance • coadă DIN 6535 HB • metric • flute helix angle 40° • center cutting capability • WK40TF • Dc=16mm • R=0,4mm • Z=4

Descriere unealtă

Degroșare mai eficientă – cu noul profil zimțat
Rază de protecție
Utilizare principală: Oțel (ISO P)
Utilizare secundară: oțeluri inoxidabile (ISO M)
fontă (ISO K)
Materiale greu prelucrabile (ISO S)

Domenii de utilizare

Utilizare universală
Prelucrări de degroșare

Avantajele Dvs.

Consum de putere cu 30% mai redus în procesul de frezare datorită noului profil de degroșare
Sculă robustă
Utilizare universală, specială pentru degroșare
Așchii scurte
Proces de frezare foarte lin
Ideal pentru condiții de utilizare instabile

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare16mm
D<sub>c</sub>Diametrul muchiei așchietoare16mm
d<sub>1</sub>Diametrul cozii16mm
l<sub>1</sub>Lungimea totală82mm
l<sub>4</sub>Lungimea funcțională34mm
CodificareCodificare sculăMC320-16.0W4A-WK40TF
ZNumărul de dinți4
