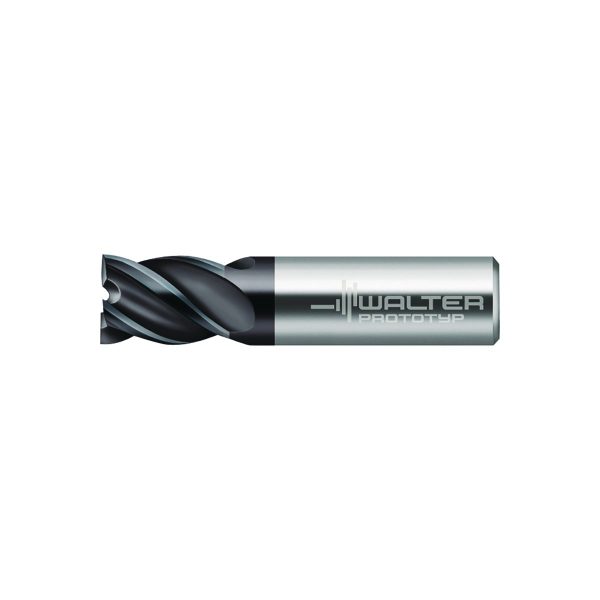

Freze cilindro-frontale/de canelare din carbură metalică - MC321.7.94A4C-WJ30TF - imagine 1

Freze cilindro-frontale/de canelare din carbură metalică – MC321.7.94A4C-WJ30TF

Freze cilindro-frontale/de canelare din carbură metalică – MC321.9.53A4C-WJ30TF
Freze cilindro-frontale/de canelare din carbură metalică – MC321.12.7A4C-WJ30TF

514,96 lei fără TVA - 623,10 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 6959700Familie produs: MC321 SKU: MC321.7.94A4C-WJ30TF EAN: 4042446268657 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,061 kg
Dimensiuni 90 × 15 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Protostar® Compact, Z=4, inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)7,99mm
A5
Diametrul gâtului7,99mm
B2
Lungimea muchiei așchietoare, max.12,7mm
B3
Lungime în consolă12,7mm
B4
Lungime utilă12,7mm
B5
Cantitate rezerve de reascuțire63,5mm
B6
Lungime cap23,8mm
B71
Lungime funcțională63,5mm
B9
Lungime gât12,7
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii375
C3
Diametru de prindere, pe partea mașinii9,525mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă70mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,06kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere13,5°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei45°
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardSTUB
J21
Număr articolMC321.7.94A4C-WJ30TF
J22
Codificare produs858
J3
Siglă companieW
J6
Siglă companieZYL01R3750h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă23,8mm
NSM
Număr standard caracteristicăDIN4000-82
OAL
Cantitate rezerve de reascuțire63,5mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12,7mm
BD
Diametrul corpului7,99mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01R3750h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii375
DC
Diametru muchie așchietoare 1 (diametru nominal)7,938mm
DN
Diametrul gâtului7,99mm
FHA
Unghiul elicei45°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere13,5°
GRADE
Denumire sort de la producătorWJ30TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei90°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază20,429mm
LF
Lungime funcțională63,5mm
LS
Lungime coadă70mm
LU
Lungime utilă12,7mm
OAL
Cantitate rezerve de reascuțire63,5mm
OHX
Lungime în consolă23,8mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC321.A-4-C
ULDR
Usable length diameter ratio1,6
WT
Masă (greutate)0,06kg
XYWD
xyw plane distance-63,5mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC321 • Advance • coadă cilindrică • inch • flute helix angle 45° • center cutting capability • WJ30TF • Dc=7,94mm • Z=4

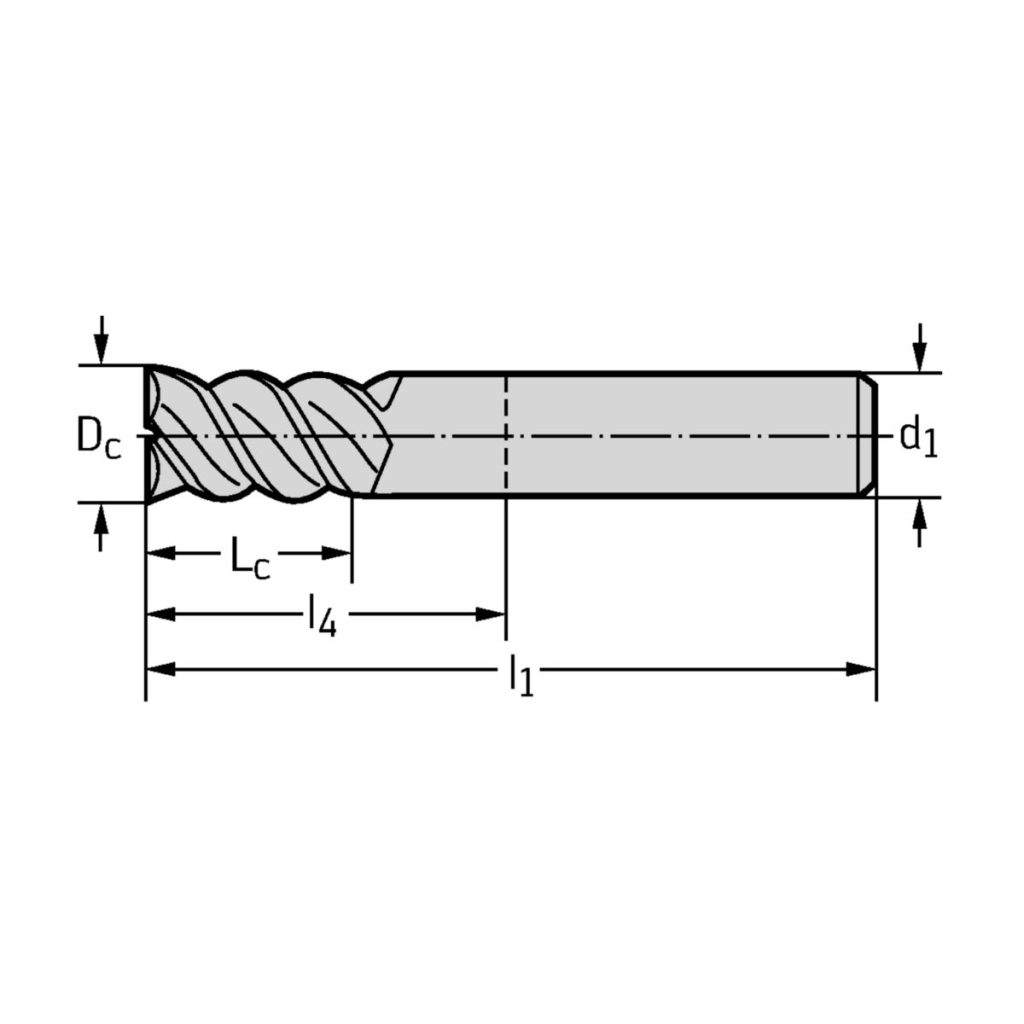

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,5inch
D<sub>c</sub>Diametrul muchiei așchietoare0,313inch
D<sub>c</sub>Diametrul muchiei așchietoare5
d<sub>1</sub>Diametrul cozii0,375inch
l<sub>1</sub>Lungimea totală2,5inch
l<sub>4</sub>Lungimea funcțională0,937inch
CodificareCodificare sculăMC321.7.94A4C-WJ30TF
ZNumărul de dinți4
