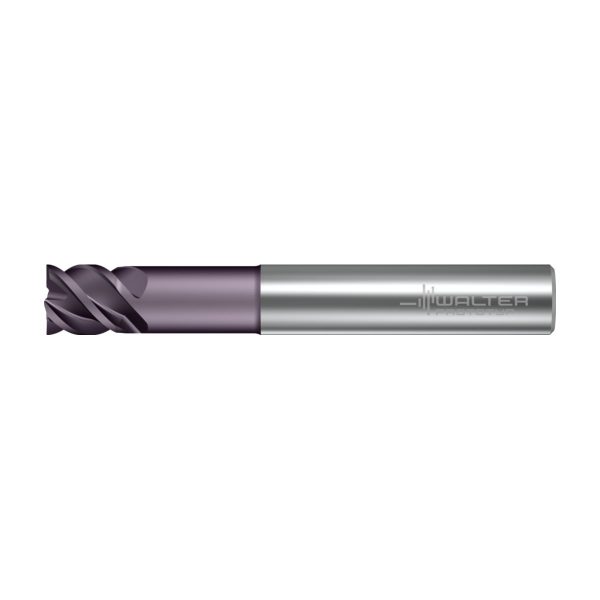

Freze cilindro-frontale/de canelare din carbură metalică - MC326-12.0A4BCJ-WK40TF - imagine 1

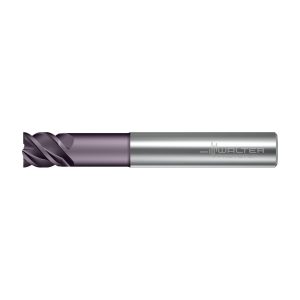

Freze cilindro-frontale/de canelare din carbură metalică - MC326-12.0A4BCJ-WK40TF - imagine 2

Freze cilindro-frontale/de canelare din carbură metalică – MC326-12.0A4BCJ-WK40TF

Freze cilindro-frontale/de canelare din carbură metalică – MC326-20.0A4BC-WK40TF
Freze cilindro-frontale/de canelare din carbură metalică – MC326-08.0A4BCJ-WK40TF

1.450,66 lei fără TVA - 1.755,30 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 6579465Familie produs: MC326 SKU: MC326-12.0A4BCJ-WK40TF EAN: 4042446253080 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,127 kg
Dimensiuni 90 × 20 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC326 Supreme, fără rază colţ,Z = 4 gât, DIN 6527 L
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)11,4mm
A5
Diametrul gâtului11,4mm
B2
Lungimea muchiei așchietoare, max.12mm
B3
Lungime în consolă36mm
B4
Lungime utilă36mm
B5
Cantitate rezerve de reascuțire83mm
B6
Lungime cap38mm
B71
Lungime funcțională83mm
B9
Lungime gât35,48
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă45mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,127kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere13,5°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei50°
G3
Unghi fațetă de protecție45°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWK40TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereHA
J21
Număr standard sub formă de litereMC326-12.0A4BCJ-WK40TF
J22
Codificare produs849
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1200h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă38mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12mm
BD
Diametrul corpului11,4mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01G1200h$05
CHW
Lățime fațetă de colț0,1mm
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressureMPaMPa
CPDF
Diviziune1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DN
Diametrul gâtului11,4mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere13,5°
GRADE
Denumire sort de la producătorWK40TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei90°
KAPR
Unghiul de atac90°
KCH
Unghi fațetă de protecție45°
LB
Lungime corp de bază36,52mm
LF
Lungime funcțională83mm
LS
Lungime coadă45mm
LSC
Lungime gaură de fixare0mm
LU
Lungime utilă36mm
OAL
Cantitate rezerve de reascuțire83mm
OHX
Lungime în consolă38mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC326-A-4-B-C-J
ULDR
Usable length diameter ratio3
WT
Masă (greutate)0,127kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC326 • Supreme • coadă DIN 6535 HA • metric • flute helix angle 50° • Rază lungă de acțiune • Tip N 50 • center cutting capability • WK40TF • Dc=12mm • Z=4

Descriere unealtă

Canelări în plin până la 0,9 × Dc
Datorită diametrului redus al gâtului, este adecvată și pentru așchierea cavităților mai adânci
Freză universală de mare viteză
Unghi de 50° al elicei

Domenii de utilizare

Pentru degroșare și finisare
Pentru frezarea de buzunare, frezarea în rampă și frezarea pe contur
Utilizare principală: Grupă de materiale ISO P
Utilitare secundară: Grupe de materiale ISO M, K și S
Domenii de utilizare: Industria constructoare de mașini, industria energetică, industria medicală, industria aeronautică și aerospațială și industria auto

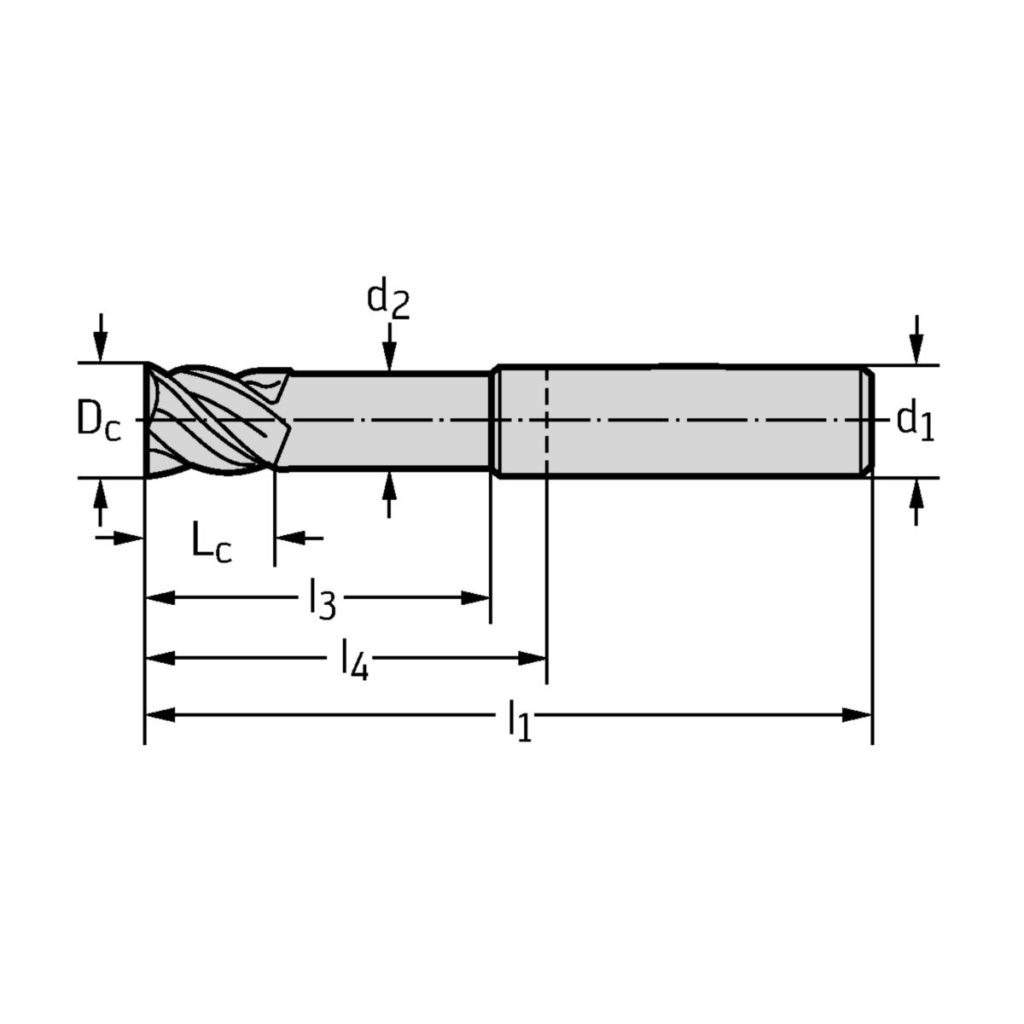

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare12mm
l<sub>11</sub>Lățimea fațetei de colț0,1mm
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>1</sub>Diametrul cozii12mm
d<sub>2</sub>Diametrul corpului11,4mm
l<sub>3</sub>Lungime utilă36mm
l<sub>1</sub>Lungimea totală83mm
l<sub>4</sub>Lungimea funcțională38mm
CodificareCodificare sculăMC326-12.0A4BCJ-WK40TF
ZNumărul de dinți4
