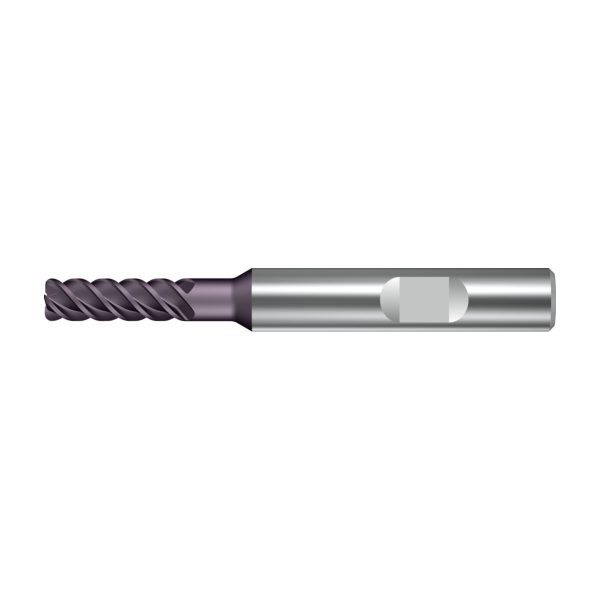

Freze cilindro-frontale/de canelare din carbură metalică - MC326.6.35W4D102-WK40TF - imagine 1
Freze cilindro-frontale/de canelare din carbură metalică - MC326.6.35W4D102-WK40TF - imagine 2

Freze cilindro-frontale/de canelare din carbură metalică – MC326.6.35W4D102-WK40TF

Freze cilindro-frontale/de canelare din carbură metalică – MC326.12.7W4D305-WK40TF
Freze cilindro-frontale/de canelare din carbură metalică – MC326.19.1W4D406-WK40TF

706,60 lei fără TVA - 854,99 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 6579178Familie produs: MC326 SKU: MC326.6.35W4D102-WK40TF EAN: 4042446251222 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,065 kg
Dimensiuni 89 × 17 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC326 Supreme,cu rază colţ,Z = 4-5, Standard, inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)6,4mm
A5
Diametrul gâtului6,4mm
B2
Lungimea muchiei așchietoare, max.19,05mm
B3
Lungime în consolă19,05mm
B4
Lungime utilă19,05mm
B5
Cantitate rezerve de reascuțire76,2mm
B6
Lungime cap36,5mm
B71
Lungime funcțională56,356mm
B9
Lungime gât19,05
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii375
C3
Diametru de prindere, pe partea mașinii9,525mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă0mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,064kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere13,5°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei50°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWK40TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardSTANDARD
J11
Număr standard sub formă de litereWE
J21
Număr articolMC326.6.35W4D102-WK40TF
J22
Număr articol849
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL10R3750h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.19,05mm
BD
Diametrul corpului6,4mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL10R3750h$05
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii375
DC
Diametru muchie așchietoare 1 (diametru nominal)6,35mm
DN
Diametrul gâtului6,4mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere13,5°
GRADE
Denumire sort de la producătorWK40TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei90°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază31,006mm
LF
Lungime funcțională56,356mm
LS
Lungime coadă0mm
LSC
Lungime gaură de fixare0mm
LU
Lungime utilă19,05mm
OAL
Cantitate rezerve de reascuțire76,2mm
OHX
Lungime în consolă36,5mm
PHI
Phi0°
RE
Rază la colț1,016mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC326.W-4-D-R
ULDR
Usable length diameter ratio3
WT
Masă (greutate)0,064kg
XYWD
xyw plane distance-76,2mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC326 • Supreme • coadă DIN 6535 HB • inch • flute helix angle 50° • Tip N 50 • center cutting capability • WK40TF • Dc=6,35mm • R=1,02mm • Z=4

Descriere unealtă

Canelări în plin până la 0,9 × Dc
Freză universală de mare viteză
Unghi de 50° al elicei

Domenii de utilizare

Pentru degroșare și finisare
Pentru frezarea de buzunare, frezarea în rampă și frezarea pe contur
Utilizare principală: Grupă de materiale ISO P
Utilitare secundară: Grupe de materiale ISO M, K și S
Domenii de utilizare: Industria constructoare de mașini, industria energetică, industria medicală, industria aeronautică și aerospațială și industria auto

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,75inch
D<sub>c</sub>Diametrul muchiei așchietoare0,25inch
D<sub>c</sub>Diametrul muchiei așchietoare1
d<sub>1</sub>Diametrul cozii0,375inch
l<sub>1</sub>Lungimea totală3inch
l<sub>4</sub>Lungimea funcțională1,437inch
CodificareCodificare sculăMC326.6.35W4D102-WK40TF
RRază0,04inch
ZNumărul de dinți4
