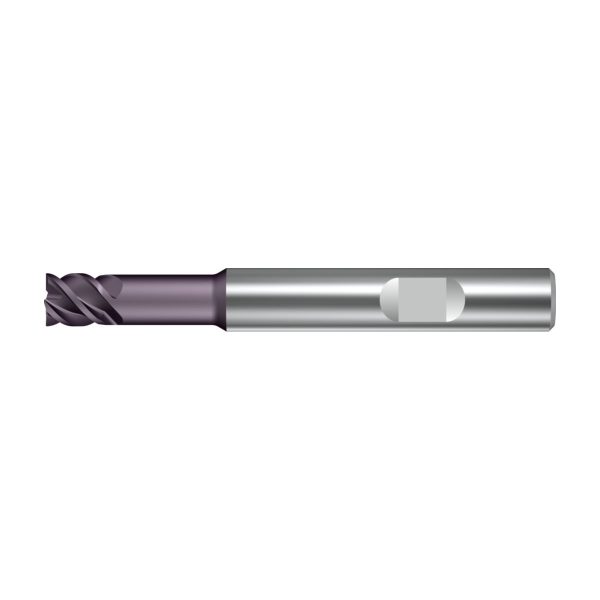

Freze cilindro-frontale/de canelare din carbură metalică - MC326.6.35W4DCJ-WK40TF - imagine 1
Freze cilindro-frontale/de canelare din carbură metalică - MC326.6.35W4DCJ-WK40TF - imagine 2

Freze cilindro-frontale/de canelare din carbură metalică – MC326.6.35W4DCJ-WK40TF

Freze cilindro-frontale/de canelare din carbură metalică – MC326.11.1A4LC-WK40TF
Freze cilindro-frontale/de canelare din carbură metalică – MC326.19.1W4DCJ-WK40TF

802,95 lei fără TVA - 971,57 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 6579313Familie produs: MC326 SKU: MC326.6.35W4DCJ-WK40TF EAN: 4042446251574 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,070 kg
Dimensiuni 89 × 18 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC326 Supreme, R, Z = 4-5, gât, Standard, inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)6,01mm
A5
Diametrul gâtului6,01mm
B2
Lungimea muchiei așchietoare, max.6,35mm
B3
Lungime în consolă22,225mm
B4
Lungime utilă22,225mm
B5
Cantitate rezerve de reascuțire76,2mm
B6
Lungime cap36,5mm
B71
Lungime funcțională56,356mm
B9
Lungime gât22,171
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii375
C3
Diametru de prindere, pe partea mașinii9,525mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă0mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,068kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere13,5°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei50°
G3
Unghi fațetă de protecție45°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWK40TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardSTANDARD
J11
Număr standard sub formă de litereWE
J21
Număr standard sub formă de litereMC326.6.35W4DCJ-WK40TF
J22
Codificare produs849
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL10R3750h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă36,5mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6,35mm
BD
Diametrul corpului6,03mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL10R3750h$05
CHW
Lățime fațetă de colț0,1mm
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressureMPaMPa
CPDF
Diviziune1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii375
DC
Diametru muchie așchietoare 1 (diametru nominal)6,35mm
DN
Diametrul gâtului6,01mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere13,5°
GRADE
Denumire sort de la producătorWK40TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei90°
KAPR
Unghiul de atac90°
KCH
Unghi fațetă de protecție45°
LB
Lungime corp de bază25,252mm
LF
Lungime funcțională56,356mm
LS
Lungime coadă0mm
LSC
Lungime gaură de fixare0mm
LU
Lungime utilă22,225mm
OAL
Cantitate rezerve de reascuțire76,2mm
OHX
Lungime în consolă36,5mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC326.W-4-D-C
ULDR
Usable length diameter ratio3,5
WT
Masă (greutate)0,068kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC326 • Supreme • coadă DIN 6535 HB • inch • flute helix angle 50° • Rază lungă de acțiune • Tip N 50 • center cutting capability • WK40TF • Dc=6,35mm • Z=4

Descriere unealtă

Canelări în plin până la 0,9 × Dc
Datorită diametrului redus al gâtului, este adecvată și pentru așchierea cavităților mai adânci
Freză universală de mare viteză
Unghi de 50° al elicei

Domenii de utilizare

Pentru degroșare și finisare
Pentru frezarea de buzunare, frezarea în rampă și frezarea pe contur
Utilizare principală: Grupă de materiale ISO P
Utilitare secundară: Grupe de materiale ISO M, K și S
Domenii de utilizare: Industria constructoare de mașini, industria energetică, industria medicală, industria aeronautică și aerospațială și industria auto

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,25inch
l<sub>11</sub>Lățimea fațetei de colț0,004inch
D<sub>c</sub>Diametrul muchiei așchietoare0,25inch
D<sub>c</sub>Diametrul muchiei așchietoare1
d<sub>1</sub>Diametrul cozii0,375inch
d<sub>2</sub>Diametrul corpului0,237inch
l<sub>3</sub>Lungime utilă0,875inch
l<sub>1</sub>Lungimea totală3inch
l<sub>4</sub>Lungimea funcțională1,437inch
CodificareCodificare sculăMC326.6.35W4DCJ-WK40TF
ZNumărul de dinți4
