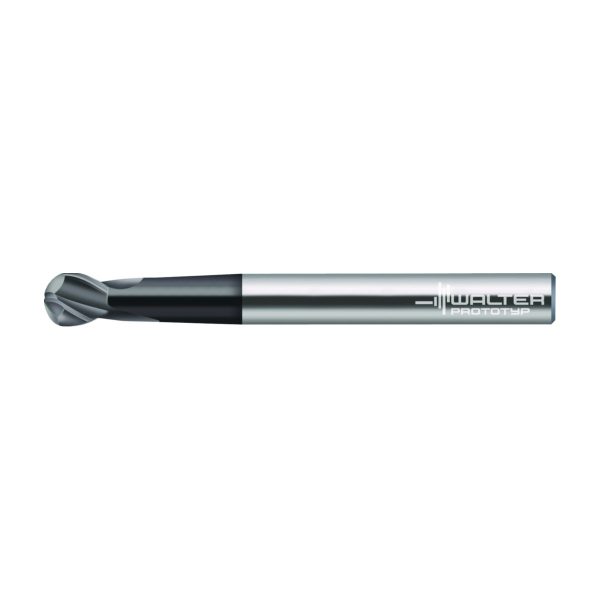

Freze de copiere din carbură metalică - MC413-12.0A4L-WJ30TF - imagine 1

Freze de copiere din carbură metalică – MC413-12.0A4L-WJ30TF

Freze de copiere din carbură metalică – MC413-06.0A4L-WJ30TF
Freze de copiere din carbură metalică – MC413-16.0A4L-WJ30TF

1.664,78 lei fără TVA - 2.014,38 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 6959802Familie produs: MC413 SKU: MC413-12.0A4L-WJ30TF EAN: 4042446269678 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,150 kg
Dimensiuni 113,25 × 18 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Poziție unghiulară, adaptor, pe partea piesei

Tip unealtă

Aplicație secundară

, , ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de copiere din carbură metalică MC413
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)9,8mm
A5
Diametrul gâtului9,8mm
B2
Lungimea muchiei așchietoare, max.13mm
B3
Lungime în consolă52mm
B4
Lungime utilă52mm
B5
Cantitate rezerve de reascuțire100mm
B6
Lungime cap55mm
B71
Lungime funcțională100mm
B9
Lungime gât50,095
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă45mm
D6
Turație, maximă424611/min
D7
Masă (greutate)0,141kg
E2
Unghi de degajare lateral6,5°
E3
Unghi axial de așchiere1,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei30°
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM L
J11
Număr standard sub formă de litereHA
J21
Număr articolMC413-12.0A4L-WJ30TF
J22
Codificare produs891
J3
Siglă companieW
J6
Siglă companieZYL01G1200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.13mm
BD
Diametrul corpului9,8mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL01G1200h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DN
Diametrul gâtului9,8mm
FHA
Unghiul elicei30°
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral6,5°
GAMP
Unghi axial de așchiere1,5°
GRADE
Denumire sort de la producătorWJ30TF
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională100mm
LS
Lungime coadă45mm
OAL
Cantitate rezerve de reascuțire100mm
OHX
Lungime în consolă55mm
PHI
Phi0°
RE
Rază la colț6mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.15°
RPMX
Turație, maximă424611/min
TSYC
Identificator imagineMC413-A-4-L
ULDR
Usable length diameter ratio4,333
WT
Masă (greutate)0,141kg
XYWD
xyw plane distance-100mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de copiere din carbură metalică MC413 • Advance • coadă DIN 6535 HA • WJ30TF • metric • flute helix angle 30° • Dc=12mm • R=6mm • Z=4

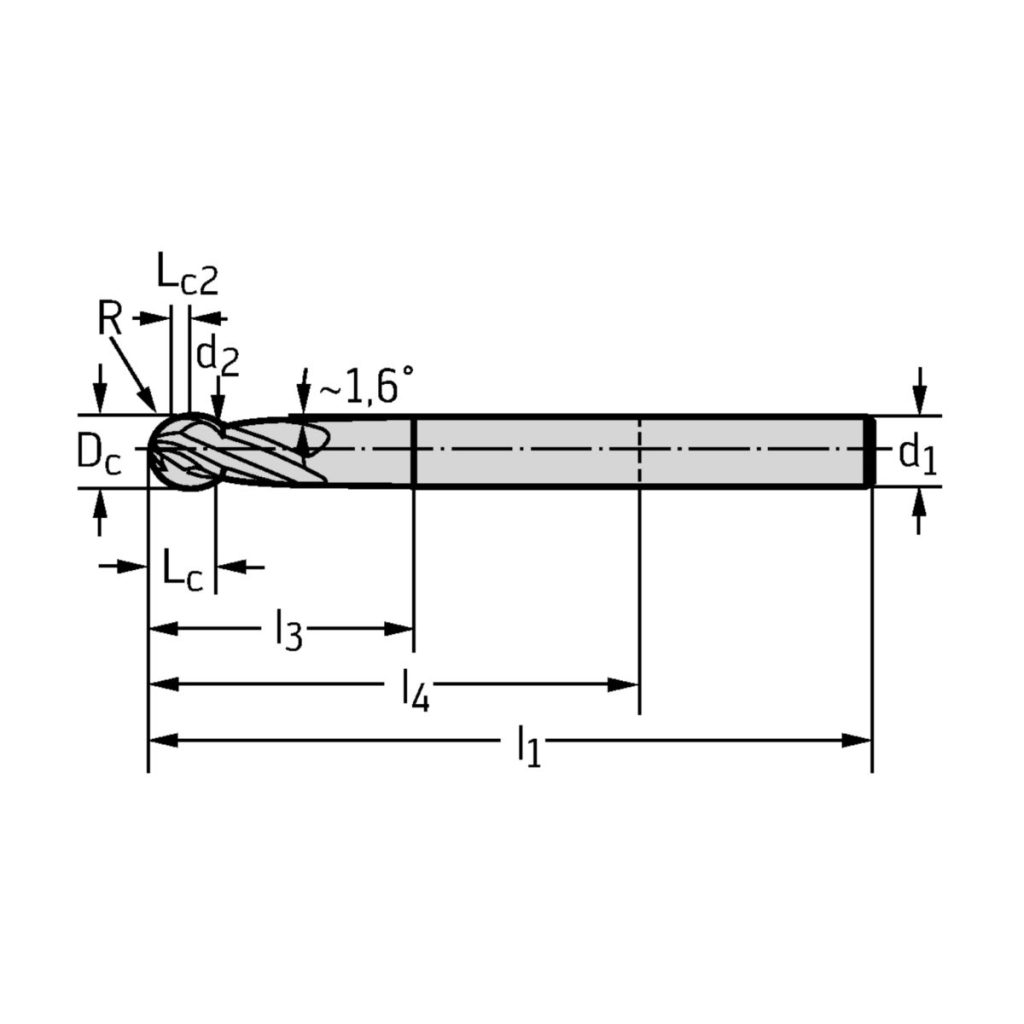

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare13mm
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>1</sub>Diametrul cozii12mm
d<sub>2</sub>Diametrul corpului9,8mm
l<sub>3</sub>Lungime utilă52mm
l<sub>1</sub>Lungimea totală100mm
l<sub>4</sub>Lungimea funcțională55mm
CodificareCodificare sculăMC413-12.0A4L-WJ30TF
L<sub>c2</sub>Diametrul pe lungime al cozii3mm
RRază6mm
ZNumărul de dinți4
