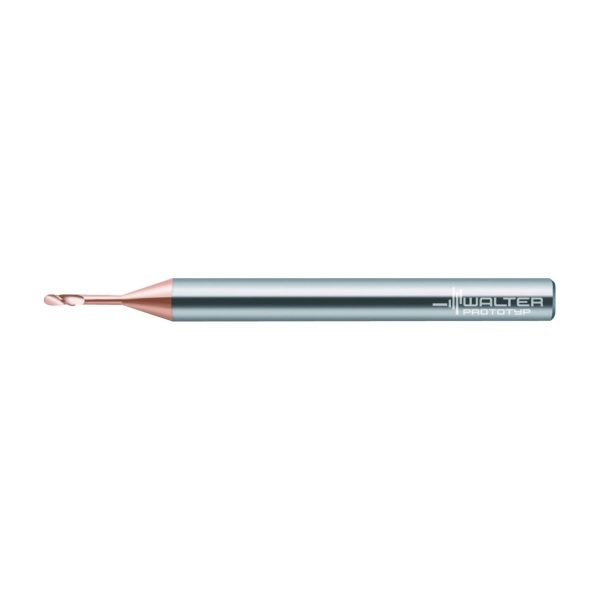

Freze de copiere din carbură metalică - MC480-01.5A2ME-WB10TG - imagine 1

Freze de copiere din carbură metalică – MC480-01.5A2ME-WB10TG

Freze de copiere din carbură metalică – MC480-01.5A2MC-WB10TG
Freze de copiere din carbură metalică – MC480-02.0A2ME-WB10TG

473,74 lei fără TVA - 573,23 lei cu TVA

PMKNSHO
●●
Numărul articolului: 7255065Familie produs: MC480 SKU: MC480-01.5A2ME-WB10TG EAN: 4042446282325 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,013 kg
Dimensiuni 65 × 12 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Poziție unghiulară, adaptor, pe partea piesei

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de copiere din carbură metalică MC480
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)1,47mm
A5
Diametrul gâtului1,47mm
B2
Lungimea muchiei așchietoare, max.1,2mm
B3
Lungime în consolă8mm
B4
Lungime utilă8mm
B5
Cantitate rezerve de reascuțire50mm
B6
Lungime cap22mm
B71
Lungime funcțională50mm
B9
Lungime gât7,974
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii40
C3
Diametru de prindere, pe partea mașinii4mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă28mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,013kg
E2
Unghi de degajare lateral1,5°
E3
Unghi axial de așchiere1,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F3
Sens eliceR
F4
Unghiul elicei30°
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWB10TG
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlSiN
J1
StandardPWZ-NORM MINI
J11
Număr standard sub formă de litereHA
J21
Număr articolMC480-01.5A2ME-WB10TG
J22
Codificare produs6527
J3
Siglă companieW
J6
Siglă companieZYL01F4000h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.1,2mm
BD
Diametrul corpului1,47mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL01F4000h$05
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlSiN
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii40
DC
Diametru muchie așchietoare 1 (diametru nominal)1,5mm
DN
Diametrul gâtului1,47mm
FHA
Unghiul elicei30°
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral1,5°
GAMP
Unghi axial de așchiere1,5°
GRADE
Denumire sort de la producătorWB10TG
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională50mm
LS
Lungime coadă28mm
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă22mm
PHI
Phi0°
RE
Rază la colț0,75mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.3°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC480-A-2-M-N
ULDR
Usable length diameter ratio5,333
WT
Masă (greutate)0,013kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze de copiere din carbură metalică MC480 • Advance • coadă DIN 6535 HA • WB10TG • metric • flute helix angle 30° • Dc=1,5mm • R=0,75mm • Z=2

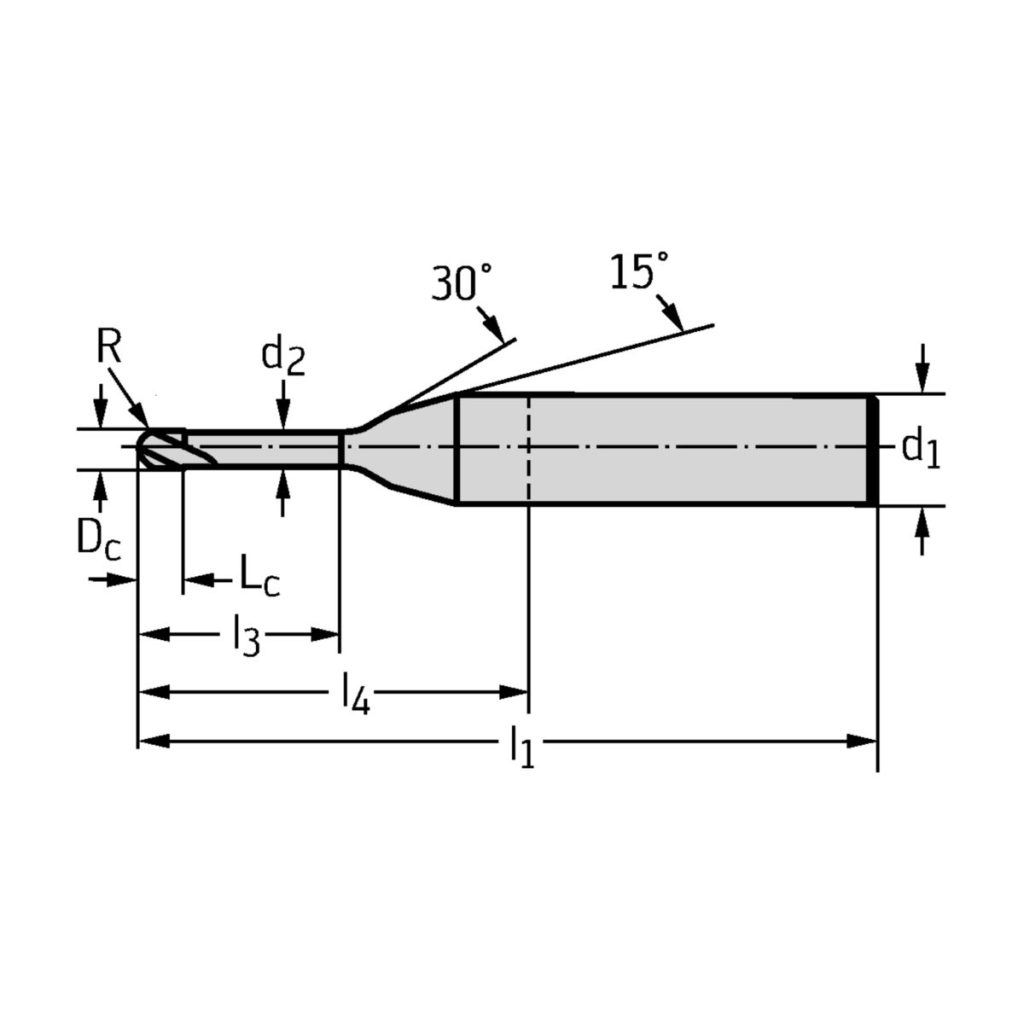

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare1,2mm
D<sub>c</sub>Diametrul muchiei așchietoare1,5mm
d<sub>1</sub>Diametrul cozii4mm
d<sub>2</sub>Diametrul corpului1,47mm
l<sub>3</sub>Lungime utilă8mm
l<sub>1</sub>Lungimea totală50mm
l<sub>4</sub>Lungimea funcțională22mm
CodificareCodificare sculăMC480-01.5A2ME-WB10TG
RRază0,75mm
ZNumărul de dinți2
