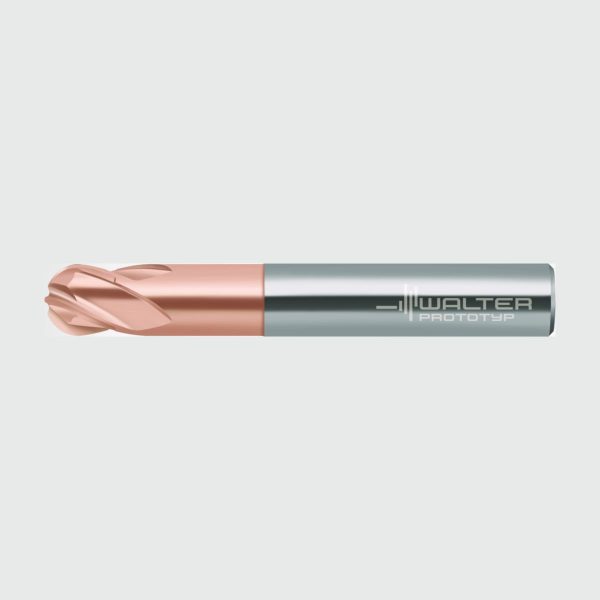

Freze de copiere din carbură metalică - MC482-16.0A4B-WB10TG - imagine 1

Freze de copiere din carbură metalică – MC482-16.0A4B-WB10TG

Freze de copiere din carbură metalică – MC480-03.0A2MG-WB10TG
Freze de copiere din carbură metalică – MC482-06.0A4B-WB10TG

2.382,09 lei fără TVA - 2.882,33 lei cu TVA

PMKNSHO
●●
Numărul articolului: 7255242Familie produs: MC482 SKU: MC482-16.0A4B-WB10TG EAN: 4042446282806 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,266 kg
Dimensiuni 103 × 25 mm
Domeniu de utilizare

Aplicație principală

Lungime în consolă

Lungime coadă

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de copiere din carbură metalică MC482
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)12,8mm
B2
Lungimea muchiei așchietoare, max.12,8mm
B3
Lungime în consolă44mm
B4
Lungime utilă92mm
B5
Cantitate rezerve de reascuțire92mm
B6
Lungime cap44mm
B71
Lungime funcțională92mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă48mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,266kg
E2
Unghi de degajare lateral-5,5°
E3
Unghi axial de așchiere-5,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei30°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlSiN
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereHA
J21
Număr articolMC482-16.0A4B-WB10TG
J22
Codificare produs6526
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1600h$05
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFFO
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12,8mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL01G1600h$05
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlSiN
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)16mm
FHA
Unghiul elicei30°
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-5,5°
GAMP
Unghi axial de așchiere-5,5°
GRADE
Denumire sort de la producătorWB10TG
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională92mm
LS
Lungime coadă48mm
OAL
Cantitate rezerve de reascuțire92mm
OHX
Lungime în consolă44mm
PHI
Phi0°
RE
Rază la colț8mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.3°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC482-A-4-B
ULDR
Usable length diameter ratio0,8
WT
Masă (greutate)0,266kg
XYWD
xyw plane distance-92mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de copiere din carbură metalică MC482 • Advance • coadă DIN 6535 HA • WB10TG • metric • flute helix angle 30° • Dc=16mm • R=8mm • Z=4

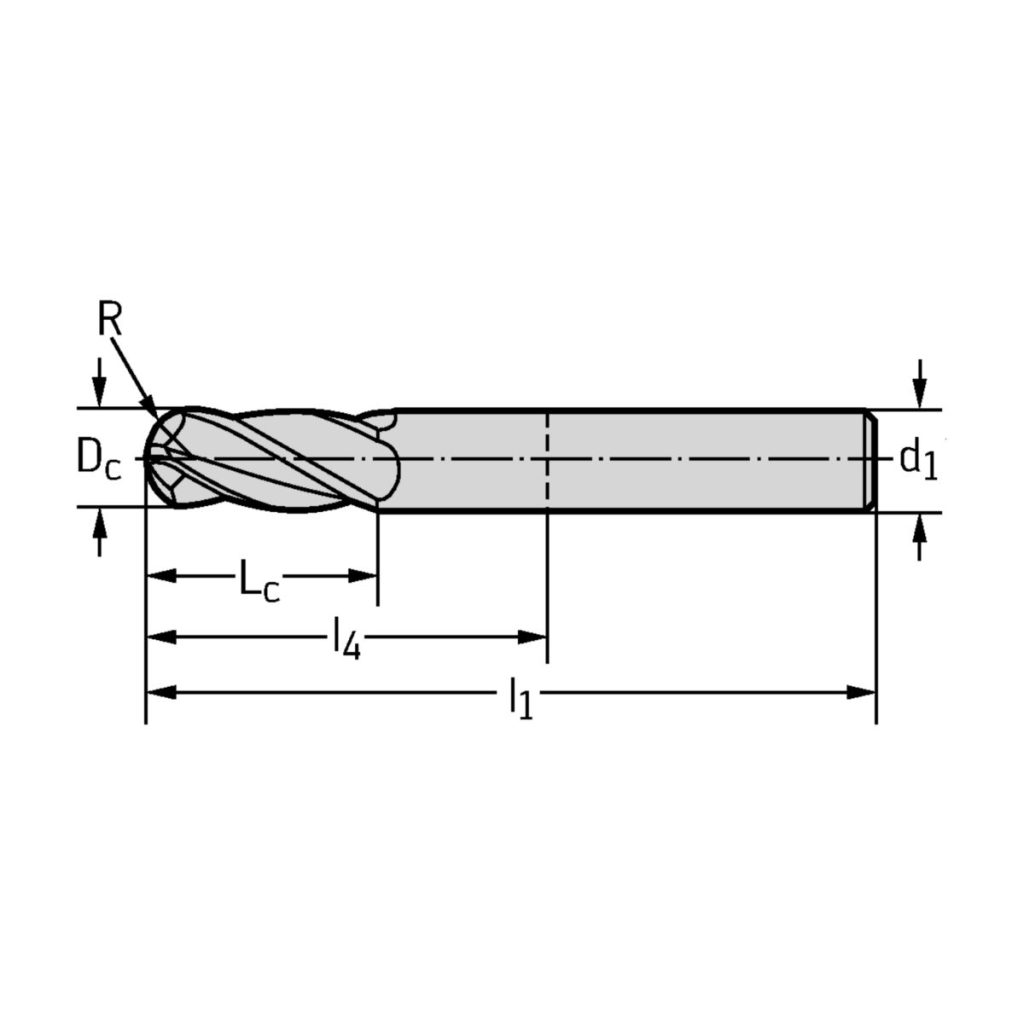

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare12,8mm
D<sub>c</sub>Diametrul muchiei așchietoare16mm
d<sub>1</sub>Diametrul de îmbinare16mm
l<sub>1</sub>Lungimea totală92mm
l<sub>4</sub>Lungimea funcțională44mm
CodificareCodificare sculăMC482-16.0A4B-WB10TG
RRază8mm
ZNumărul de dinți4
