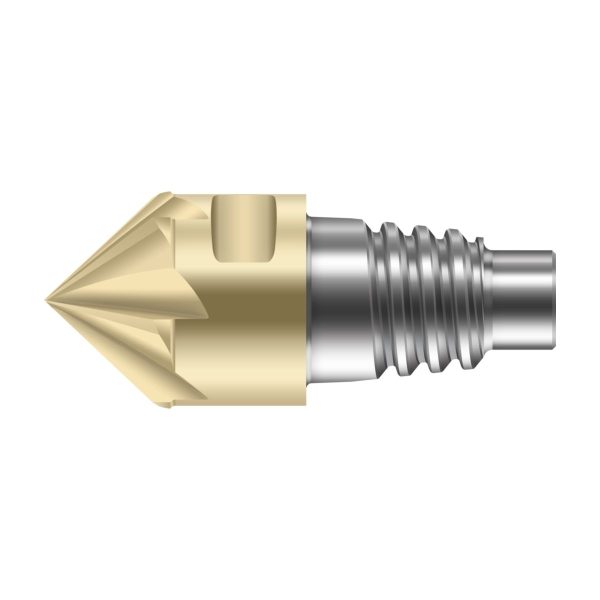

Freze pentru teșire 90° din carbură metalică – MC500.12.7E6P090-WJ30TP

Freze pentru teșire 90° din carbură metalică – MC500-16.0E8P090-WJ30TP
Freze pentru teșire 90° din carbură metalică – MC500.15.9E8P090-WJ30TP

620,95 lei fără TVA - 751,35 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8760659Familie produs: MC500 SKU: MC500.12.7E6P090-WJ30TP EAN: 4063467149459 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Domeniu de utilizare

Diametrul corpului

Tip unealtă

Aplicație secundară

, , ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC500_Z6_inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)12,7mm
A2
Diametru muchie așchietoare 212,7mm
A3
Diametrul corpului12,3mm
A5
Diametrul gâtului4,85mm
B2
Lungimea muchiei așchietoare, max.4,85mm
B3
Lungime în consolă13mm
B4
Lungime utilă4,85mm
B5
Cantitate rezerve de reascuțire28,3mm
B71
Lungime funcțională13mm
BLD
Identificator imagine3
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii8
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12,3mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,001kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral1°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință6
F22
Număr de muchii așchietoare active, pe partea frontală6
F3
Sens eliceN
F4
Unghiul elicei0°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TP
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN/ZrN
J1
StandardPWZ-NORM
J21
Număr articolMC500.12.7E6P090-WJ30TP
J22
Codificare produs8645
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04B0120$$$$
J8
Procedee de prelucrareFPR
NSM
Procedee de prelucrareDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.4,85mm
BD
Diametrul corpului12,3mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiSAC04B0120$$$$
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN/ZrN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)3mm
DCX
Diametru muchie așchietoare 212,7mm
DN
Diametrul gâtului12,3mm
FHA
Unghiul elicei0°
FHH
Sens eliceN
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral1°
GAMP
Unghi axial de așchiere0°
GRADE
Denumire sort de la producătorWJ30TP
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LF
Lungime funcțională13mm
OAL
Cantitate rezerve de reascuțire28,3mm
OHX
Lungime în consolă13mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC500.E-6-P-090
WT
Masă (greutate)0,001kg
XYWD
xyw plane distance-13mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală6
ZEFP
Număr de muchii așchietoare active, pe circumferință6

Descriere

Freze pentru teșire 90° din carbură metalică MC500 • inch • ConeFit • Dc=3mm • Z=6

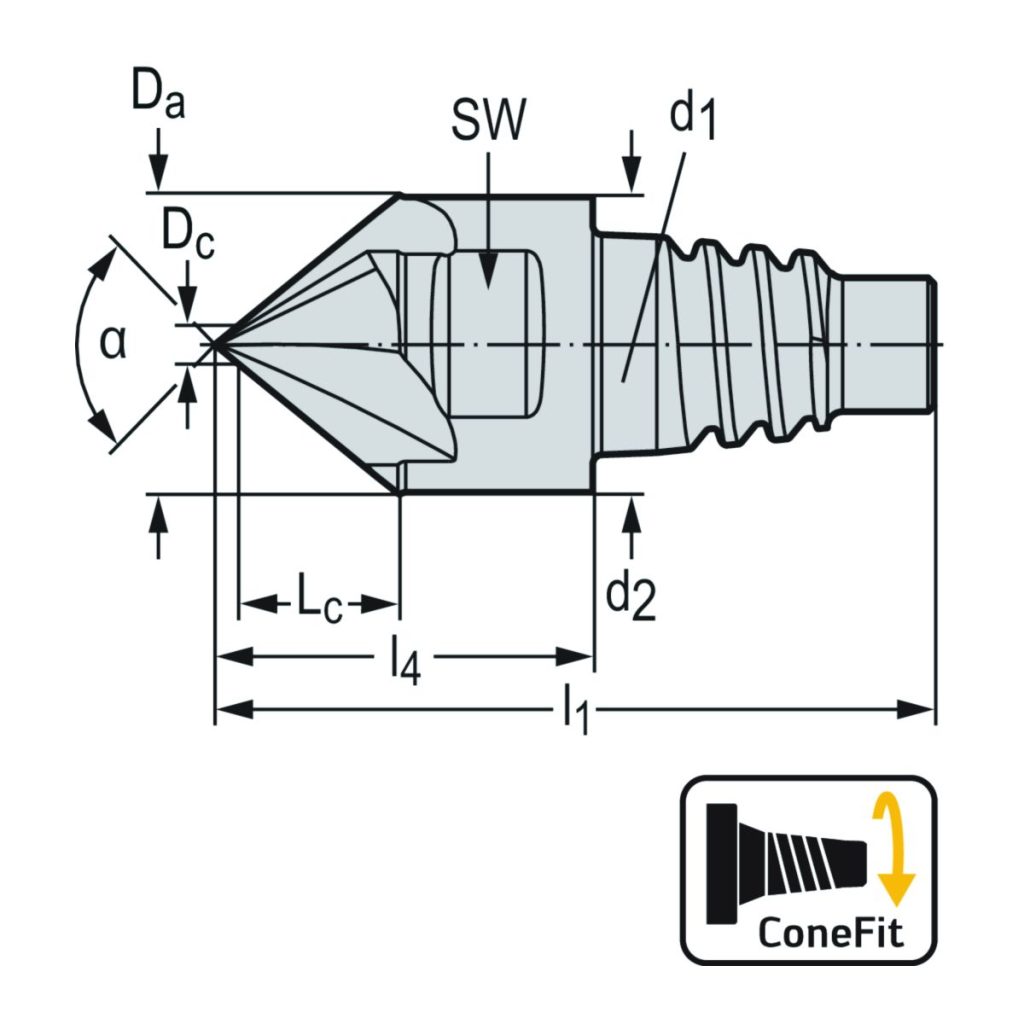

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,191inch
d<sub>2</sub>Diametrul corpului0,484inch
d<sub>1</sub>Codul dimensiunii de îmbinareE12
D<sub>c</sub>Diametrul muchiei așchietoare0,118inch
D<sub>a</sub>Diametrul maxim de tăiere0,5inch
l<sub>1</sub>Lungimea totală1,114inch
l<sub>4</sub>Lungimea maximă în consolă0,512inch
CodificareCodificare sculăMC500.12.7E6P090-WJ30TP
αUnghi la vârf90°
SWDimensiunea cheii0,394inch
ZNumărul de dinți6
