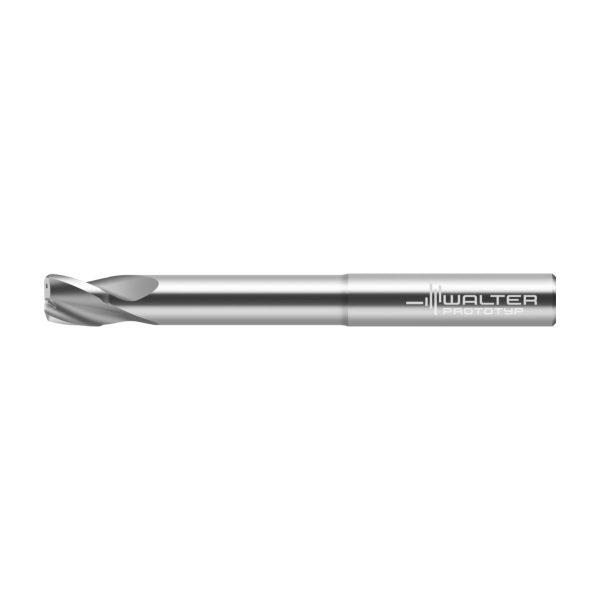

Freze cilindro-frontale/de canelare din carbură metalică – MD266-12.0A3X050E-WJ30UU

Freze cilindro-frontale/de canelare din carbură metalică MD266-25.0A3B400B-WJ30UU-MD266-25.0A3B400B-WJ30UU-4042446317201 Freze cilindro-frontale/de canelare din carbură metalică – MD266-10.0A3B200C-WJ30UU
Freze cilindro-frontale/de canelare din carbură metalică MD266-25.0A3B400B-WJ30UU-MD266-25.0A3B400B-WJ30UU-4042446317201 Freze cilindro-frontale/de canelare din carbură metalică – MD266-12.0A3X200E-WJ30UU

1.729,02 lei fără TVA - 2.092,11 lei cu TVA

PMKNSHO
●●
Numărul articolului: 8033855Familie produs: MD266 SKU: MD266-12.0A3X050E-WJ30UU EAN: 4042446316723 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,174 kg
Dimensiuni 125 × 23 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MD266 Supreme, cu rază la colţ, Z=3
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)11,4mm
A5
Diametrul gâtului11,4mm
B2
Lungimea muchiei așchietoare, max.12mm
B3
Lungime în consolă68mm
B4
Lungime utilă68mm
B5
Cantitate rezerve de reascuțire115mm
B6
Lungime cap69mm
B71
Lungime funcțională115mm
B9
Lungime gât67,48
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă45mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,162kg
E2
Unghi de degajare lateral10°
E3
Unghi axial de așchiere5°
E4
Unghi de plonjare, max.20°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F3
Sens eliceR
F4
Unghiul elicei30°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire4
H3
Denumire sort de la producătorWJ30UU
H4
Execuția sculeiH
H5
Acoperire/suprafațăunbeschichtet
J1
StandardP-NORM XL
J11
Număr standard sub formă de litereHA
J21
Număr articolMD266-12.0A3X050E-WJ30UU
J22
Număr articol7701
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1200h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12mm
BD
Diametrul corpului11,4mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01G1200h$05
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăunbeschichtet
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire4
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DN
Diametrul gâtului11,4mm
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10°
GAMP
Unghi axial de așchiere5°
GRADE
Denumire sort de la producătorWJ30UU
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază68,52mm
LF
Lungime funcțională115mm
LS
Lungime coadă45mm
LU
Lungime utilă68mm
OAL
Cantitate rezerve de reascuțire115mm
OHX
Lungime în consolă69mm
PHI
Phi0°
RE
Rază la colț0,5mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.20°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMD266-A-3-R-C-IC
ULDR
Usable length diameter ratio5,667
WT
Masă (greutate)0,162kg
XYWD
xyw plane distance-115mm
XZWD
xzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MD266 • Supreme • coadă DIN 6535 HA • metric • flute helix angle 30° • Rază lungă de acțiune • center cutting capability • WJ30UU • Dc=12mm • R=0,5mm • Z=3

Descriere unealtă

Freze universale de mare viteză și freze universale pentru prelucrarea ISO N
MD266 Supreme: z2 și z3, diametre de 2–25 mm cu gât
răcire interioară începând cu un diametru de 6 mm
neacoperit
tăiș pe centru

Domenii de utilizare

Dezvoltate pentru industria aeronautică și aerospațială
Cu capacitate de canelare în plin și de pătrundere în rampă
Ideale pentru aliaje laminate și turnate, cu până la 9% siliciu
Excelente pentru materiale ISO N, precum cupru, magneziu, alamă
Utilizare universală pentru degroșare, semifinisare și finisare
Putere maximă la prelucrarea componentelor structurale în industria aeronautică și aerospațială, precum și în industria constructoare de mașini

Avantajele Dvs.

Utilizare universală pentru degroșare, semifinisare și finisare
Rată mare de prelucrare și fiabilitate
Cu nivel scăzut de vibrații datorită geometriei speciale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare12mm
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>1</sub>Diametrul cozii12mm
d<sub>2</sub>Diametrul corpului11,4mm
l<sub>3</sub>Lungime utilă68mm
l<sub>1</sub>Lungimea totală115mm
l<sub>4</sub>Lungimea funcțională69mm
CodificareCodificare sculăMD266-12.0A3X050E-WJ30UU
RRază0,5mm
ZNumărul de dinți3
