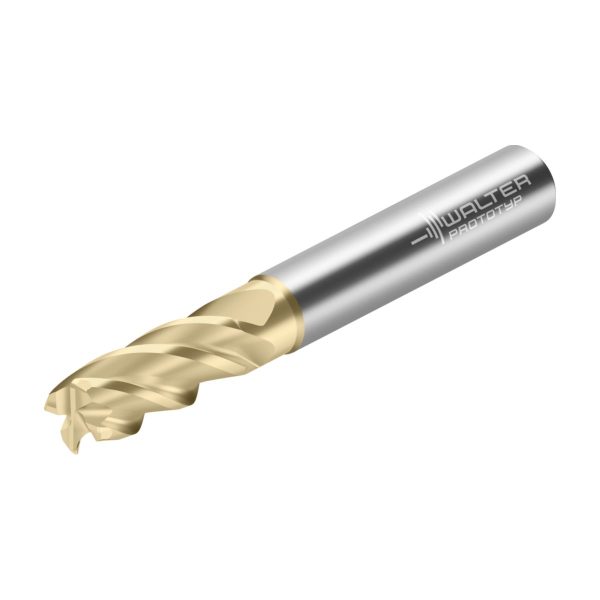

Freze cilindro-frontale/de canelare din carbură metalică MD340-20.0A4B200C-WK40TP-MD340-20.0A4B200C-WK40TP-4063464219230
Freze cilindro-frontale/de canelare din carbură metalică MD340-20.0A4B200C-WK40TP-MD340-20.0A4B200C-WK40TP-4063464219230

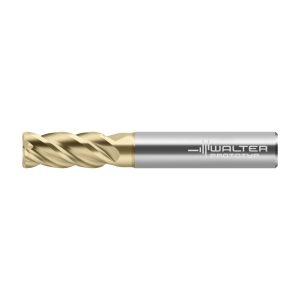

Freze cilindro-frontale/de canelare din carbură metalică - MD340-03.0A4B020C-WK40TP - imagine 2

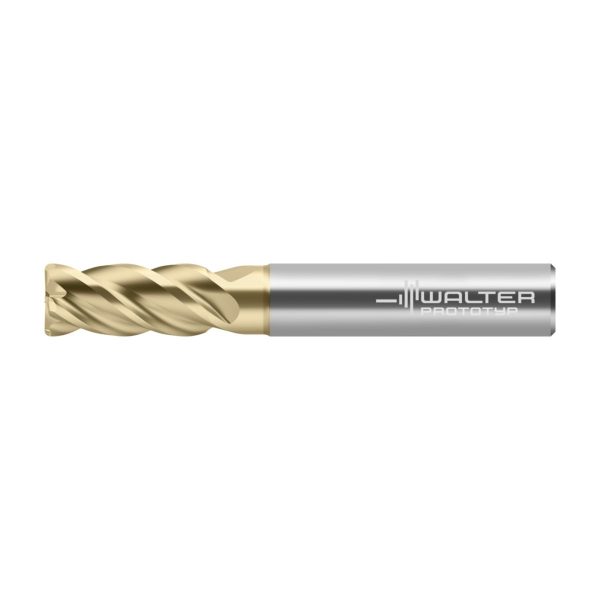

Freze cilindro-frontale/de canelare din carbură metalică – MD340-03.0A4B020C-WK40TP

Freze cilindro-frontale/de canelare din carbură metalică MD340-18.0A4BC-WK40TP-MD340-18.0A4BC-WK40TP-4063464219001 Freze cilindro-frontale/de canelare din carbură metalică – MD340-18.0A4BC-WK40TP
Freze cilindro-frontale/de canelare din carbură metalică MD340-20.0A4B200C-WK40TP-MD340-20.0A4B200C-WK40TP-4063464219230 Freze cilindro-frontale/de canelare din carbură metalică – MD340-03.0A4B050C-WK40TP

567,42 lei fără TVA - 686,58 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 8199061Familie produs: MD340 SKU: MD340-03.0A4B020C-WK40TP EAN: 4063464219025 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,023 kg
Dimensiuni 65 × 12 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MD340 Supreme, cu rază la colţ, oţel, z=4
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)2,9mm
A5
Diametrul gâtului2,9mm
B2
Lungimea muchiei așchietoare, max.5mm
B3
Lungime în consolă8,5mm
B4
Lungime utilă8,5mm
B5
Cantitate rezerve de reascuțire57mm
B6
Lungime cap21mm
B71
Lungime funcțională57mm
B9
Lungime gât8,413
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii60
C3
Diametru de prindere, pe partea mașinii6mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă36mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,023kg
E2
Unghi de degajare lateral6°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei39°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWK40TP
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN/ZrN
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereHA
J21
Număr articolMD340-03.0A4B020C-WK40TP
J22
Număr articol7891
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01F6000h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5mm
BD
Diametrul corpului2,9mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01F6000h$05
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN/ZrN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii60
DC
Diametru muchie așchietoare 1 (diametru nominal)3mm
DN
Diametrul gâtului2,9mm
FHA
Unghiul elicei39°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral6°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWK40TP
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază7,964mm
LF
Lungime funcțională57mm
LS
Lungime coadă36mm
LU
Lungime utilă8,5mm
OAL
Cantitate rezerve de reascuțire57mm
OHX
Lungime în consolă21mm
PHI
Phi0°
RE
Rază la colț0,2mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMD340-A-4-B-R-C
ULDR
Usable length diameter ratio2,833
WT
Masă (greutate)0,023kg
XYWD
xyw plane distance-57mm
XZWD
xzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MD340 • Supreme • coadă DIN 6535 HA • metric • flute helix angle 39° • Rază lungă de acțiune • center cutting capability • WK40TP • Dc=3mm • R=0,2mm • Z=4

Descriere unealtă

Dezvoltate pentru așchierea tuturor materialelor ISO P la cel mai înalt nivel
Dc = diametru de 2–25 mm (metric)/1/16–¾ (inch)
Freze din carbură metalică pentru așchierea oțelului
Cu tăiș pe centru

Domenii de utilizare

Geometrie de degroșare/finisare
Frezare fiabilă în cazul unui volum extrem de mare de așchii îndepărtate
Utilizare universală pentru validarea unui proces rentabil de frezare

Avantajele Dvs.

Performanță maximă în procesul de așchiere a materialelor ISO P datorită sortului Walter
Cursivitate optimă în prelucrare și creșterea durabilității datorită geometriei speciale

Grade

Identificare foarte bună a uzurii datorită stratului superficial ZrN
ISO P: sort tenace pentru frezare WK40TP cu acoperire TiAlN și ZrN

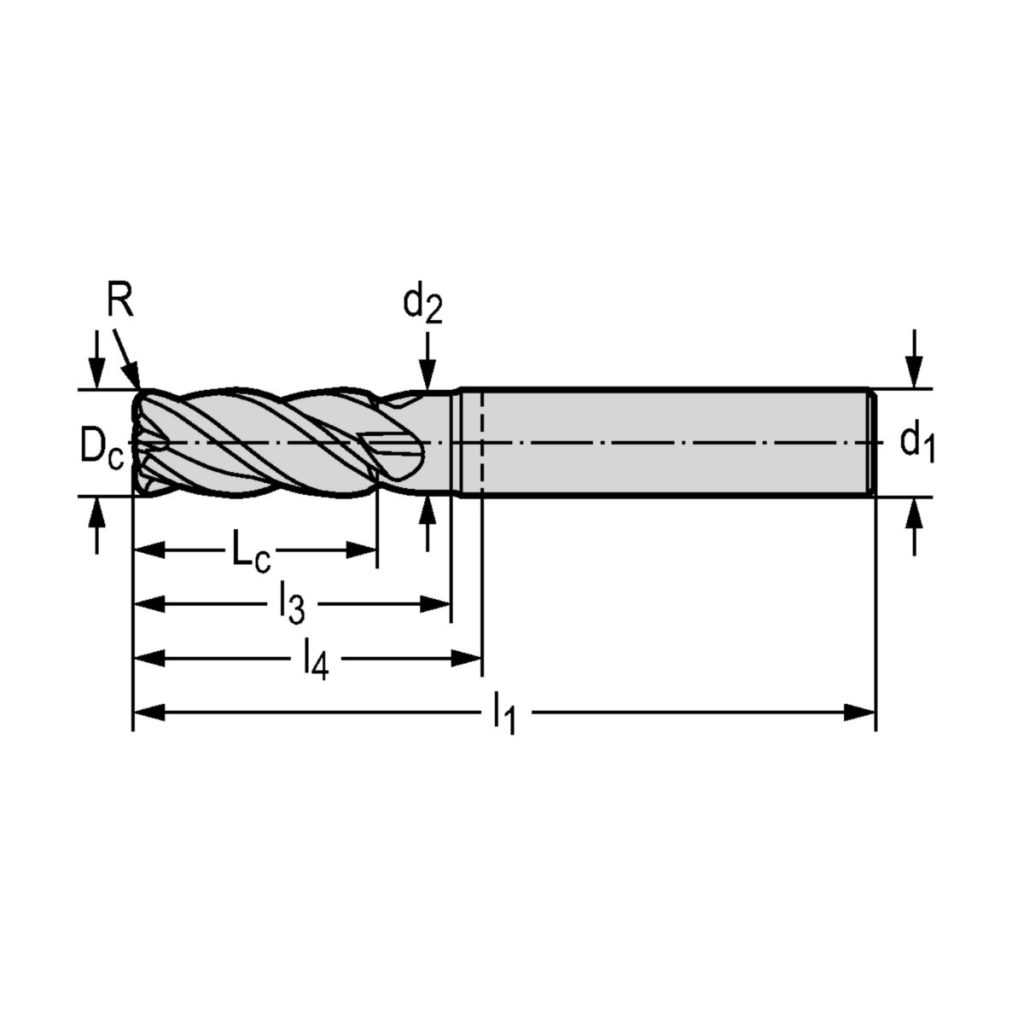

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5mm
D<sub>c</sub>Diametrul muchiei așchietoare3mm
d<sub>1</sub>Diametrul de îmbinare6mm
d<sub>2</sub>Diametrul corpului2,9mm
l<sub>3</sub>Lungime utilă9mm
l<sub>1</sub>Lungimea totală57mm
l<sub>4</sub>Lungimea funcțională21mm
CodificareCodificare sculăMD340-03.0A4B020C-WK40TP
RRază la colț0,2mm
ZNumărul de dinți4
