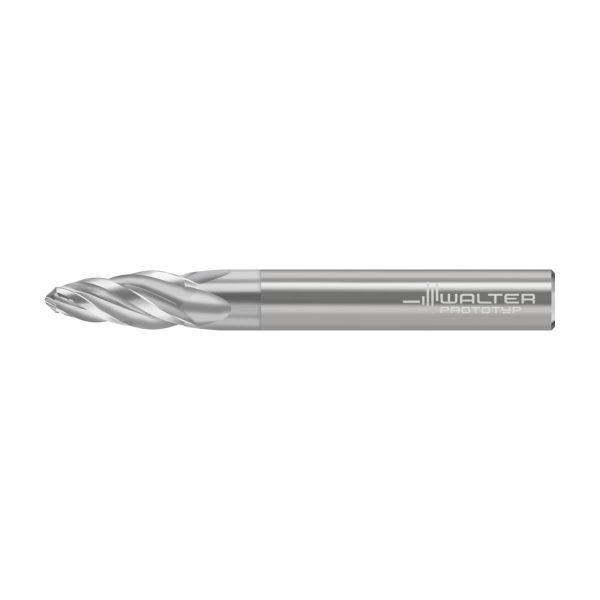

Freze circulare segmentate din carbură metalică - MD839-08A4P15100-WJ30RA - imagine 1
Freze circulare segmentate din carbură metalică - MD839-08A4P15100-WJ30RA - imagine 2

Freze circulare segmentate din carbură metalică – MD839-08A4P15100-WJ30RA

Freze circulare segmentate din carbură metalică – MD839-12A4P30100-WJ30RD
Freze circulare segmentate din carbură metalică – MD839-12A4P30100-WJ30RA

1.038,48 lei fără TVA - 1.256,56 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 7877289Familie produs: MD839 SKU: MD839-08A4P15100-WJ30RA EAN: 4042446308957 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,055 kg
Dimensiuni 88 × 18 mm
Domeniu de utilizare

Aplicație principală

,

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze circulare segmentate din carbură metalică MD839
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)8mm
A2
Diametru muchie așchietoare 28mm
B2
Lungimea muchiei așchietoare, max.23,55mm
B3
Lungime în consolă23,55mm
B4
Lungime utilă23,55mm
B5
Cantitate rezerve de reascuțire80mm
B6
Lungime cap36mm
B71
Lungime funcțională80mm
BLD
Identificator imagine7
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii80
C3
Diametru de prindere, pe partea mașinii8mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă36mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,053kg
E2
Unghi de degajare lateral5,5°
E3
Unghi axial de așchiere1,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei30°
G5
Unghi profilat12,936°
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30RA
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN + TiAl
J1
StandardPWZ-NORM
J11
Număr standard sub formă de litereHA
J21
Număr articolMD839-08A4P15100-WJ30RA
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01F8000h$05
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.23,55mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL01F8000h$05
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN + TiAl
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii80
DC
Diametru muchie așchietoare 1 (diametru nominal)3mm
FHA
Unghiul elicei30°
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral5,5°
GAMP
Unghi axial de așchiere1,5°
GRADE
Denumire sort de la producătorWJ30RA
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională80mm
LS
Lungime coadă36mm
OAL
Cantitate rezerve de reascuțire80mm
OHX
Lungime în consolă36mm
PHI
Phi0°
RE
Rază la colț1,5mm
RHO
Rho0°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMD839-A-P-R
ULDR
Usable length diameter ratio7,85
WT
Masă (greutate)0,053kg
XYWD
xyw plane distance-80mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze circulare segmentate din carbură metalică MD839 • Supreme • coadă DIN 6535 HA • WJ30RA • metric • flute helix angle 30° • Dc=3mm • R=1,5mm • Z=4

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare23,55mm
d<sub>1</sub>Diametrul cozii8mm
D<sub>a</sub>Diametrul maxim de tăiere8mm
l<sub>1</sub>Lungimea totală80mm
CodificareCodificare sculăMD839-08A4P15100-WJ30RA
R<sub>w</sub>Rază efectivă100mm
RRază1,5mm
ZNumărul de dinți4
