Freze cilindro-frontale/de canelare din carbură metalică – ME232-08.0A3S-WJ30ED

Freze cilindro-frontale/de canelare din carbură metalică ME232-16.0A3S-WJ30ED-ME232-16.0A3S-WJ30ED-4063465728922 Freze cilindro-frontale/de canelare din carbură metalică – ME232-06.0A3S-WJ30ED
Freze cilindro-frontale/de canelare din carbură metalică ME232-16.0A3S-WJ30ED-ME232-16.0A3S-WJ30ED-4063465728922 Freze cilindro-frontale/de canelare din carbură metalică – ME232-12.0A3S-WJ30ED

189,50 lei fără TVA - 229,30 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8507161Familie produs: ME232 SKU: ME232-08.0A3S-WJ30ED EAN: 4063465728892 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,033 kg
Dimensiuni 93 × 13 mm
Domeniu de utilizare

Lungime în consolă

Denumire sort de la producător

Tip unealtă

Aplicație secundară

, , ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

ME232 Perform, fără rază de colț, Z=3, P-standard S
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)9mm
B2
Lungimea muchiei așchietoare, max.9mm
B3
Lungime în consolă12mm
B4
Lungime utilă44mm
B5
Cantitate rezerve de reascuțire44mm
B6
Lungime cap12mm
B71
Lungime funcțională44mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii80
C3
Diametru de prindere, pe partea mașinii8mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă36mm
D6
Turație, maximă9657351/min
D7
Masă (greutate)0,033kg
E2
Unghi de degajare lateral8°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.1°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F3
Sens eliceR
F4
Unghiul elicei35°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30ED
H4
Execuția sculeiH
H5
Acoperire/suprafațăAlCrSiN
J1
StandardP-NORM S
J11
Număr standard sub formă de litereHA
J21
Număr articolME232-08.0A3S-WJ30ED
J22
Codificare produs8291
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01F8000h$06
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă12mm
NSM
Număr standard caracteristicăDIN4000-82
OAL
Cantitate rezerve de reascuțire44mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.9mm
BD
Diametrul corpului8mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01F8000h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăAlCrSiN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii80
DC
Diametru muchie așchietoare 1 (diametru nominal)8mm
FHA
Unghiul elicei35°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral8°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWJ30ED
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LF
Lungime funcțională44mm
LS
Lungime coadă36mm
LU
Lungime utilă9mm
OAL
Cantitate rezerve de reascuțire44mm
OHX
Lungime în consolă12mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1°
RPMX
Turație, maximă9657351/min
TSYC
Identificator imagineME232-A-3-S
ULDR
Usable length diameter ratio1,125
WT
Masă (greutate)0,033kg
XYWD
xyw plane distance-44mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

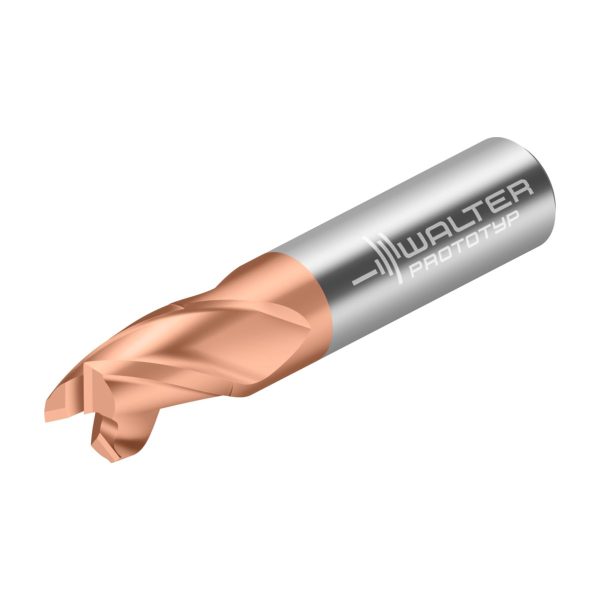

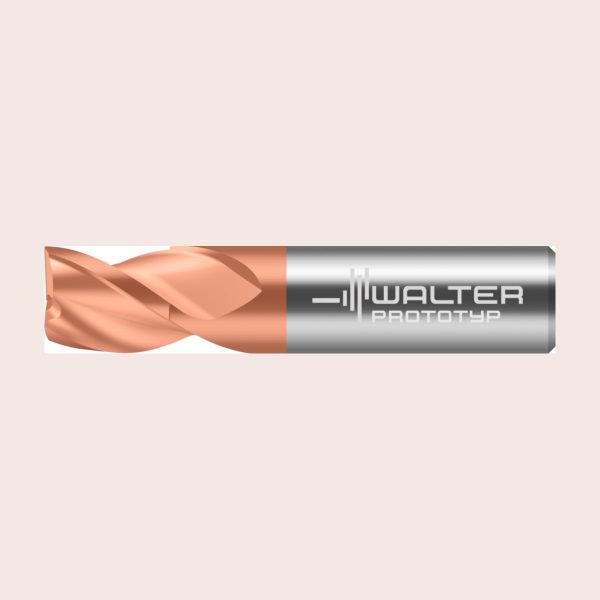

Freze cilindro-frontale/de canelare din carbură metalică ME232 • Perform • coadă DIN 6535 HA • metric • flute helix angle 35° • center cutting capability • WJ30ED • Dc=8mm • Z=3

Domenii de utilizare

Pentru materiale ISO P, M, K, N și S
Domeniul de utilizare: Inginerie mecanică generală

Avantajele Dvs.

Utilizare universală pentru diverse strategii de frezare în diferite materiale
Eficiență economică înaltă datorită utilizării universale și parametrilor medii ai regimului de așchiere
Domeniu vast de aplicații

Grade

Sortul universal de frezare WJ30ED

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare9mm
D<sub>c</sub>Diametrul muchiei așchietoare8mm
d<sub>1</sub>Diametrul cozii8mm
l<sub>1</sub>Lungimea totală44mm
l<sub>4</sub>Lungimea funcțională12mm
CodificareCodificare sculăME232-08.0A3S-WJ30ED
ZNumărul de dinți3
