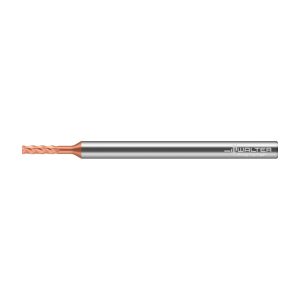

Freze cilindro-frontale/de canelare din carbură metalică - ME232.3.18A4D038C-WJ30ED - imagine 2

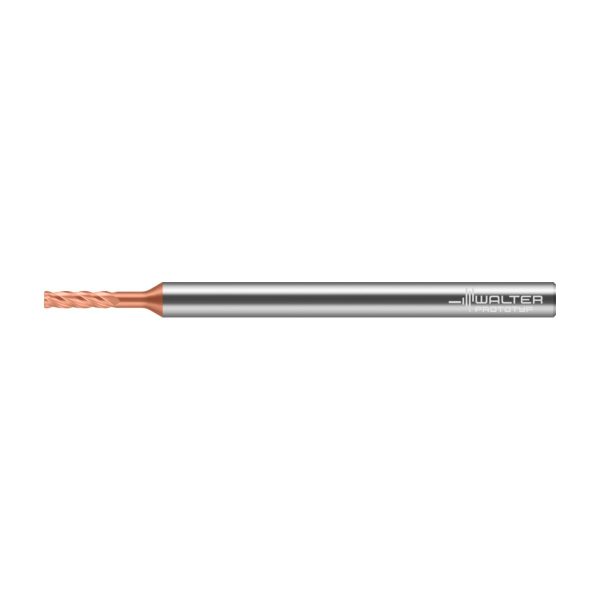

Freze cilindro-frontale/de canelare din carbură metalică – ME232.3.18A4D038C-WJ30ED

Freze cilindro-frontale/de canelare din carbură metalică ME232.19.1W4D-WJ30ED-ME232.19.1W4D-WJ30ED-4063465729455 Freze cilindro-frontale/de canelare din carbură metalică – ME232.19.1W4D-WJ30ED

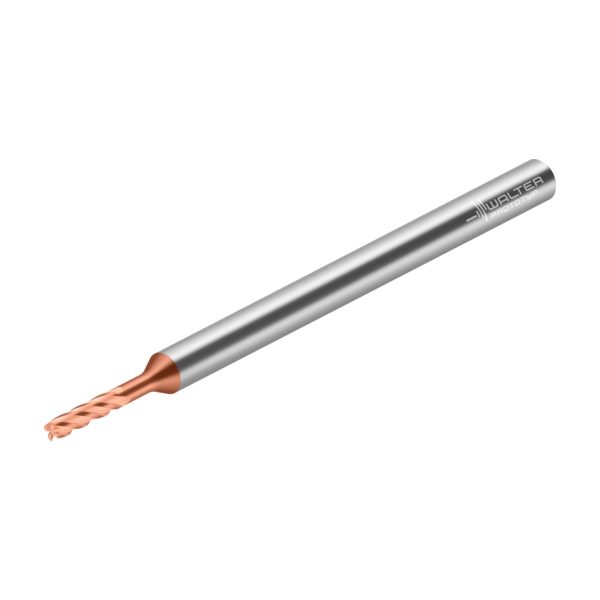

Freze cilindro-frontale/de canelare din carbură metalică ME232.6.35A4D076C-WJ30ED-ME232.6.35A4D076C-WJ30ED-4063465729851 Freze cilindro-frontale/de canelare din carbură metalică – ME232.6.35A4D038C-WJ30ED

332,96 lei fără TVA - 402,88 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8507237Familie produs: ME232 SKU: ME232.3.18A4D038C-WJ30ED EAN: 4063465729653 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,025 kg
Dimensiuni 82 × 10 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, , ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

ME232 Perform, rază de colț, Z=4, cu gât, inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)3,025mm
A5
Diametrul gâtului3,025mm
B2
Lungimea muchiei așchietoare, max.12,7mm
B3
Lungime în consolă15,88mm
B4
Lungime utilă15,88mm
B5
Cantitate rezerve de reascuțire63,5mm
B6
Lungime cap27,5mm
B71
Lungime funcțională63,5mm
B9
Lungime gât15,75
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii6,35mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă36mm
D6
Turație, maximă2921781/min
D7
Masă (greutate)0,025kg
E2
Unghi de degajare lateral8°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.1°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei38°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30ED
H4
Execuția sculeiH
H5
Acoperire/suprafațăAlCrSiN
J1
StandardSTANDARD
J21
Număr articolME232.3.18A4D038C-WJ30ED
J22
Codificare produs8291
J3
Codificare produsW
J6
Codare loc de separare pe partea mașiniiZYL01R2500h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12,7mm
BD
Diametrul corpului3,025mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01R2500h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăAlCrSiN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii250
DC
Diametru muchie așchietoare 1 (diametru nominal)3,175mm
DN
Diametrul gâtului3,025mm
FHA
Unghiul elicei38°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral8°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWJ30ED
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază18,76mm
LF
Lungime funcțională63,5mm
LS
Lungime coadă36mm
LU
Lungime utilă15,88mm
OAL
Cantitate rezerve de reascuțire63,5mm
OHX
Lungime în consolă27,5mm
PHI
Phi0°
RE
Rază la colț0,381mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.1°
RPMX
Turație, maximă2921781/min
TSYC
Identificator imagineME232.A-4-D-R-C
ULDR
Usable length diameter ratio5,002
WT
Masă (greutate)0,025kg
XYWD
xyw plane distance-63,5mm
XZWD
xzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică ME232 • Perform • coadă cilindrică • inch • flute helix angle 38° • Rază lungă de acțiune • center cutting capability • WJ30ED • Dc=3,17mm • R=0,38mm • Z=4

Domenii de utilizare

Pentru materiale ISO P, M, K, N și S
Domeniul de utilizare: Inginerie mecanică generală

Avantajele Dvs.

Utilizare universală pentru diverse strategii de frezare în diferite materiale
Eficiență economică înaltă datorită utilizării universale și parametrilor medii ai regimului de așchiere
Domeniu vast de aplicații

Grade

Sortul universal de frezare WJ30ED

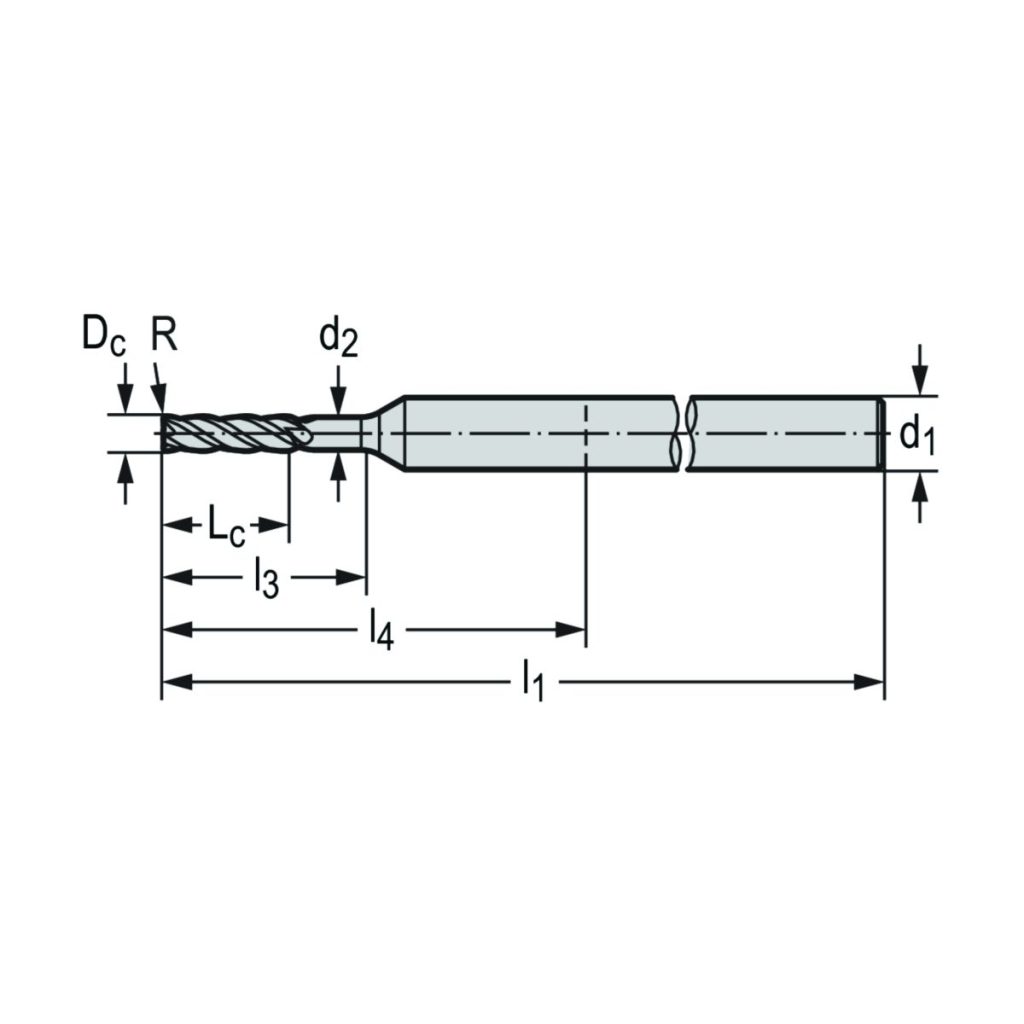

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,5inch
D<sub>c</sub>Diametrul muchiei așchietoare0,125inch
D<sub>c</sub>Diametrul muchiei așchietoare1
d<sub>1</sub>Diametrul cozii0,25inch
d<sub>2</sub>Diametrul corpului0,119inch
l<sub>3</sub>Lungime utilă0,625inch
l<sub>1</sub>Lungimea totală2,5inch
l<sub>4</sub>Lungimea funcțională1,083inch
CodificareCodificare sculăME232.3.18A4D038C-WJ30ED
RRază0,015inch
ZNumărul de dinți4
