Sculă cu coadă – Sculă cu coadă – strângere cu pană – MTJNR3225P22
738,71 lei fără TVA - 893,84 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,071 kg |
|---|---|
| Dimensiuni | 173 × 50 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 93° |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 32 | mm |
A2 | Lățime funcțională | 32 | mm |
A3 | Lungime funcțională | 170 | mm |
A4 | Înălțime de funcționare | 170 | mm |
B3 | Lungime în consolă | 170 | mm |
B5 | Cantitate rezerve de reascuțire | 170 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C5 | Înălțimea cozii | 32 | mm |
C5 | Lățimea cozii | 25 | mm |
D7 | Masă (greutate) | 1,071 | kg |
E1 | Unghiul de atac | 93 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 60 | ° |
E4 | Unghi de degajare ortogonal | -6 | ° |
E5 | Unghi de înclinare | -6 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | D | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | MTJNR3225P22 | |
J22 | Codificare produs | 616 | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TN2204002****** | |
J42 | Codificare plăcuță amovibilă | TNMG 22 04 08 | |
J6 | Codare loc de separare pe partea mașinii | VKT01A3225$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DFA | |
LPR | Lungime în consolă | 170 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 25 | mm |
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 3225 | |
FMTMS | Form type machine side | ||
GAMO | Unghi de degajare ortogonal | -6 | ° |
H | Înălțimea cozii | 32 | mm |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 32 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 93 | ° |
LAMS | Unghi de înclinare | -6 | ° |
LF | Lungime funcțională | 170 | mm |
MIID | Codificare plăcuță amovibilă | TNMG 22 04 08 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 170 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 22 | ° |
SC | Insert shape code | T | |
SSC | Insert seat size code | 22 | |
TSYCISO | Identificator imagine | MTJNR-ISO-AUSSEN | |
WF | Lățime funcțională | 32 | mm |
WT | Masă (greutate) | 1,071 | kg |
XYWD | xyw plane distance | -170 | mm |
XZWD | xzw plane distance | 32 | mm |
YZWD | yzw plane distance | -32 | mm |
Inserții de strunjire Triunghiulare negative de 60° – TNMM220408-HU3 WPP30GSKU: TNMM220408-HU3 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA- Inserții de strunjire Triunghiulare negative de 60° – TNMM220408-HU3 WPP20GSKU: TNMM220408-HU3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMM220412-HU3 WPP20GSKU: TNMM220412-HU3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMM220416-HU3 WPP10GSKU: TNMM220416-HU3 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMM220416-HU3 WPP20GSKU: TNMM220416-HU3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMA220408-RK5 WKK20SSKU: TNMA220408-RK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMA220416-RK5 WKK20SSKU: TNMA220416-RK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMA220412-RK5 WKK20SSKU: TNMA220412-RK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MK5 WKK20SSKU: TNMG220412-MK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MK5 WKK20SSKU: TNMG220408-MK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-MK5 WKK20SSKU: TNMG220416-MK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP05GSKU: TNMG220412-RP5 WPP05G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP05GSKU: TNMG220416-RP5 WPP05G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MK5 WKK10SSKU: TNMG220408-MK5 WKK10S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RP5 WPP30GSKU: TNMG220408-RP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP20GSKU: TNMG220412-RP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP20GSKU: TNMG220416-RP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RP5 WPP10GSKU: TNMG220408-RP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP10GSKU: TNMG220416-RP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP30GSKU: TNMG220416-RP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RP5 WPP20GSKU: TNMG220408-RP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP10GSKU: TNMG220412-RP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP30GSKU: TNMG220412-RP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP3 WPP20GSKU: TNMG220412-MP3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP3 WPP10GSKU: TNMG220408-MP3 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP3 WPP20GSKU: TNMG220408-MP3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP3 WPP10GSKU: TNMG220412-MP3 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP5 WPP10GSKU: TNMG220412-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP5 WPP20GSKU: TNMG220412-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP5 WPP30GSKU: TNMG220412-MP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-MP5 WPP10GSKU: TNMG220416-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-MP5 WPP20GSKU: TNMG220416-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MP5 WPP20GSKU: TNMG220404-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP5 WPP10GSKU: TNMG220408-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP5 WPP20GSKU: TNMG220408-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP5 WPP30GSKU: TNMG220408-MP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MP5 WPP10GSKU: TNMG220404-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WMP20SSKU: TNMG220408-RM5 WMP20S130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RM5 WMP20SSKU: TNMG220412-RM5 WMP20S130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WSM10SSKU: TNMG220408-RM5 WSM10S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WSM20SSKU: TNMG220408-RM5 WSM20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WSM30SSKU: TNMG220408-RM5 WSM30S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RM5 WSM20SSKU: TNMG220412-RM5 WSM20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RM5 WSM30SSKU: TNMG220412-RM5 WSM30S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MS3 WSM01SKU: TNMG220408-MS3 WSM01130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MS3 WPP20GSKU: TNMG220404-MS3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MS3 WPP20GSKU: TNMG220408-MS3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MS3 WSM01SKU: TNMG220404-MS3 WSM01130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MS3 WSM10SSKU: TNMG220408-MS3 WSM10S127,03 lei fără TVA - 153,71 lei cu TVA
- Adaptor axial – C8-ASHL-40140-32SKU: C8-ASHL-40140-324.030,81 lei fără TVA - 4.877,28 lei cu TVA
- Adaptor axial – C6-ASHS-58115-32SKU: C6-ASHS-58115-322.831,74 lei fără TVA - 3.426,41 lei cu TVA
- Adaptor axial – C8-ASHR-40140-32SKU: C8-ASHR-40140-324.030,81 lei fără TVA - 4.877,28 lei cu TVA
- Adaptor axial – C8-ASHL45-50135-32SKU: C8-ASHL45-50135-324.030,81 lei fără TVA - 4.877,28 lei cu TVA
- Adaptor radial – C6-ASHA-50071-32MSKU: C6-ASHA-50071-32M2.831,74 lei fără TVA - 3.426,41 lei cu TVA
- Adaptor radial – C8-ASHA-55085-32MSKU: C8-ASHA-55085-32M3.543,69 lei fără TVA - 4.287,86 lei cu TVA
- Adaptor axial – C8-ASHR45-50135-32SKU: C8-ASHR45-50135-324.030,81 lei fără TVA - 4.877,28 lei cu TVA
- Şaibă – AP149SKU: AP14992,39 lei fără TVA - 111,79 lei cu TVA
- Pană – FK304SKU: FK304258,01 lei fără TVA - 312,19 lei cu TVA
- Şaibă – AP148SKU: AP14892,39 lei fără TVA - 111,79 lei cu TVA
- Şuruburi fără cap – FS358SKU: FS35827,46 lei fără TVA - 33,23 lei cu TVA
- Ştifturi – RS107SKU: RS107200,74 lei fără TVA - 242,90 lei cu TVA
- Cheie – ISO2936-3SKU: ISO2936-328,96 lei fără TVA - 35,04 lei cu TVA
Descriere

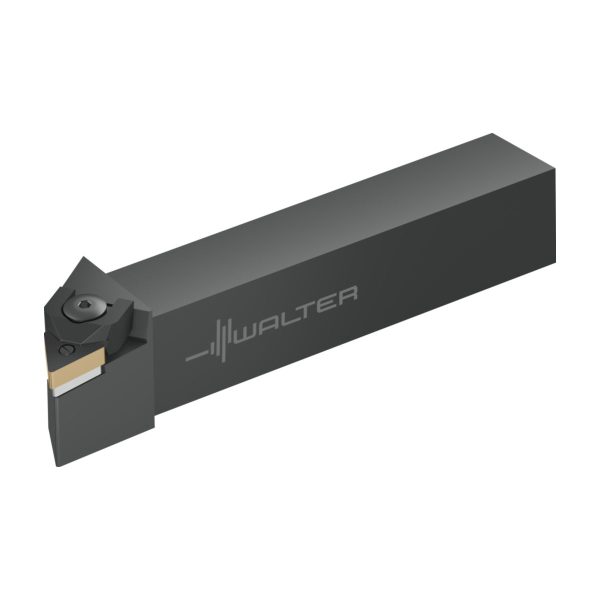

Sculă cu coadă – Sculă cu coadă – strângere cu pană MTJN • Walter Turn • metric • Coadă cu secțiune pătrată • κ=93° • Dreapta • 32x25mm • plăcuță triunghiulară • TN .. 2204 ..
Descriere unealtă
Sculă cu coadă Walter Turn cu strângere cu pană (M)
Domenii de utilizare
Pentru plăcuțe amovibile cu formă de bază T negativă
Copiere posibilă cu plăcuțe amovibile TNMG până la un unghi de 22°
Utilizare frecventă la prelucrarea arborilor cu caneluri libere

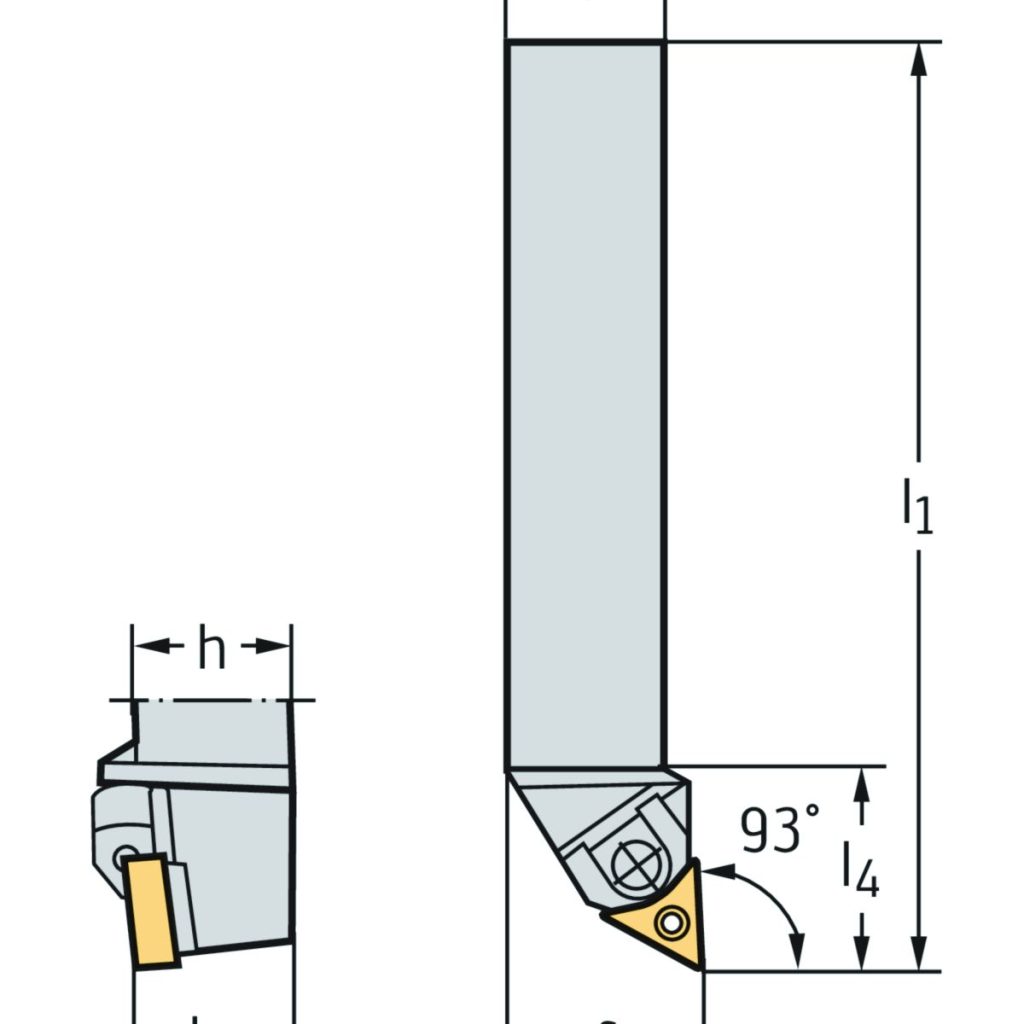

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 25 | mm |
| γ | Unghi de degajare ortogonal | -6 | ° |
| h = h<sub>1</sub> | Înălțimea cozii | 32 | mm |
| λ<sub>s</sub> | Unghi de înclinare | -6 | ° |
| l<sub>1</sub> | Lungimea totală | 170 | mm |
| l<sub>4</sub> | Lungime în consolă | 34,8 | mm |
| Codificare | Codificare sculă | MTJNR3225P22 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 22 | |
| Tip | Plăcuțe amovibile posibile | TN .. 2204 .. | |
| f | Lățimea funcțională | 32 | mm |
