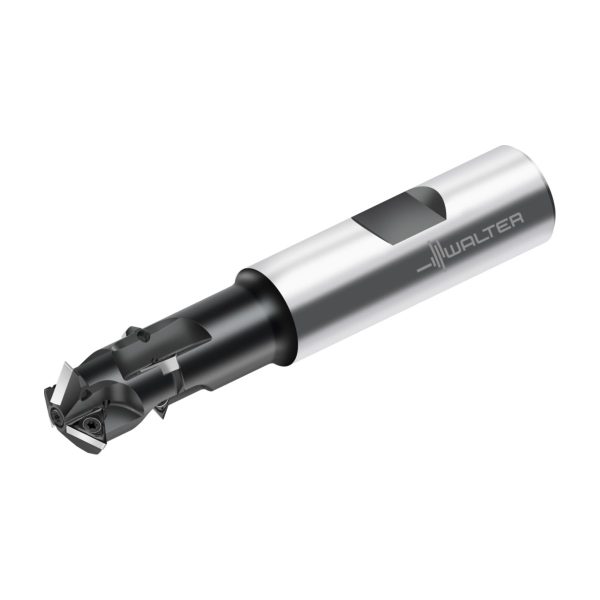

Freze de filetat cu plăcuțe amovibile – T2710-17-W16-3-06-2-15

Freze de filetat cu plăcuțe amovibile T2710-31-W32-3-09-3-19.1-T2710-31-W32-3-09-3-19.1-0642198730 Freze de filetat cu plăcuțe amovibile – T2710-31-W32-3-09-3-19.1

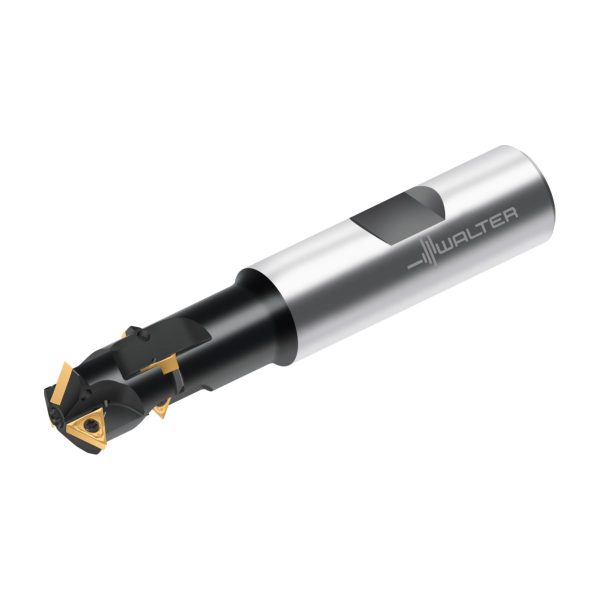

Freze de filetat cu plăcuțe amovibile T2710-18-W16-3-06-2-11.3-T2710-18-W16-3-06-2-11.3-0642195730 Freze de filetat cu plăcuțe amovibile – T2710-18-W16-3-06-2-11.3

2.285,73 lei fără TVA - 2.765,73 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 7976694Familie produs: T2710 SKU: T2710-17-W16-3-06-2-15 UPC: 0641504730 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,110 kg
Dimensiuni 105 × 25 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametru muchie aşchietoare 1 (diametru nominal)

Diametrul gâtului

Masă (greutate)

Tip unealtă

Aplicație secundară

, ,

group_name_2

Filetare prin frezare
group_name_7

Freze de filetat cu plăcuţe amovibile T2710
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)13mm
A3
Diametrul corpului13mm
A5
Diametrul gâtului13mm
B2
Lungimea muchiei așchietoare, max.36mm
B3
Lungime în consolă36mm
B4
Lungime utilă33mm
B5
Cantitate rezerve de reascuțire88,365mm
B6
Lungime cap36,215mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă49mm
D11
Tip de frezăT
D31
Tip de filetM
D32
Pasul filetului2,5mm
D6
Turație, maximă400001/min
D7
Masă (greutate)0,11kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level6
G15
Număr de plăcuțe amovibile poziția B6
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire2
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolT2710-17-W16-3-06-2-15
J3
Siglă companieW
J51
Codare loc de separare plăcuță amovibilăWR$$TC06T1013R***01
J52
Codificare plăcuță așchietoare, poz. BTCGW 06 T1 01
J6
Codificare plăcuță așchietoare, poz. BZYL10G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.33mm
BD
Diametrul corpului13mm
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$06
CICT
Cutting item count6
CXSC
Ieșire agent de lubrifiere/răcire2
DC
Diametru muchie așchietoare 1 (diametru nominal)16,5mm
DN
Diametrul gâtului13mm
HAND
Sensul de așchiereR
IIC
Codare loc de separare plăcuță amovibilă
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază39,365mm
LF
Lungime funcțională62,719mm
LU
Lungime utilă33mm
OAL
Cantitate rezerve de reascuțire88,365mm
PHI
Phi0°
RHO
Rho0°
THFT
Tip de filetM
TP
Pasul filetului2,5mm
TSYC
Identificator imagineT2710-M-W-2
WT
Masă (greutate)0,11kg
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze de filetat cu plăcuțe amovibile T2710 • coadă DIN 1835 B • metric • ≤1,5xD • number of rings with inserts=2 • M 20

Descriere unealtă

Distanțe mici între rânduri pentru prelucrarea rapidă a filetelor scurte
Coadă conform DIN 1835 HB
Freză de filetare universală cu plăcuțe amovibile
Configurate constructiv pentru viteze de așchiere mari și avansuri mari pe dinte
Alimentare variabilă cu lichid de răcire: Evacuare radială sau axială a lichidului de răcire

Domenii de utilizare

Filetare în găuri înfundate și străpunse
Utilizare universală în ISO P, M, K, N, S și H până la 55 HRC
Adâncime de filetare de până la 1,5 × DN (ideală, de exemplu, pentru supape de ulei și gaz)

Avantajele Dvs.

Productivitate 100%: Prelucrare rapidă și durabilitate ridicată
Fiabilitate 100%: Manevrare mai simplă și corecții rare ale razei
Calitate 100%: Funcționare deosebit de constantă și filete cilindrice

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile6
D<sub>c</sub>Diametrul muchiei așchietoare16,5mm
d<sub>1</sub>Diametrul de îmbinare16mm
D<sub>N</sub>Mărimea diametrului filetuluiM 20
l<sub>3</sub>Lungimea funcțională33mm
l<sub>1</sub>Lungimea totală88mm
CodificareCodificare sculăT2710-17-W16-3-06-2-15
l<sub>21</sub>Distanță între rândurile de dinți15mm
P<sub>max</sub>P<sub>max</sub>2,5mm
TipPlăcuțe amovibile posibileP26300-06 ..
ZNumărul de dinți3
