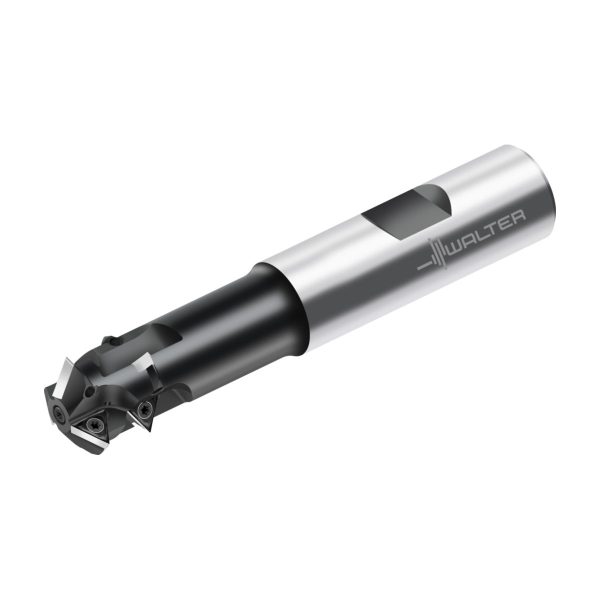

Freze de filetat cu plăcuțe amovibile T2710-18-W16-3-06-2-11.3-T2710-18-W16-3-06-2-11.3-0642195730
Freze de filetat cu plăcuțe amovibile T2710-18-W16-3-06-2-11.3-T2710-18-W16-3-06-2-11.3-0642195730
Freze de filetat cu plăcuțe amovibile - T2710-18-W16-3-06-2-11.3 - imagine 2
Freze de filetat cu plăcuțe amovibile - T2710-18-W16-3-06-2-11.3 - imagine 3

Freze de filetat cu plăcuțe amovibile – T2710-18-W16-3-06-2-11.3

Freze de filetat cu plăcuțe amovibile T2710-18-W16-3-06-2-11.3-T2710-18-W16-3-06-2-11.3-0642195730 Freze de filetat cu plăcuțe amovibile – T2710-17-W16-3-06-2-15
Freze de filetat cu plăcuțe amovibile T2712-13-W16-1-06-T2712-13-W16-1-06-0641514730 Freze de filetat cu plăcuțe amovibile – T2712-17-W16-3-06

2.510,56 lei fără TVA - 3.037,78 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 7979206Familie produs: T2710 SKU: T2710-18-W16-3-06-2-11.3 UPC: 0642195730 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,123 kg
Dimensiuni 105 × 25 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametru muchie aşchietoare 1 (diametru nominal)

Diametrul gâtului

Număr de muchii așchietoare active, pe circumferință

Tip unealtă

Aplicație secundară

, ,

group_name_2

Filetare prin frezare
group_name_7

Freze de filetat cu plăcuţe amovibile T2710
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)14,1mm
A3
Diametrul corpului14,1mm
A5
Diametrul gâtului14,1mm
B2
Lungimea muchiei așchietoare, max.40mm
B3
Lungime în consolă40mm
B4
Lungime utilă36,5mm
B5
Cantitate rezerve de reascuțire92,365mm
B6
Lungime cap40,115mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă49mm
D11
Tip de frezăT
D31
Tip de filetUNC
D33
Număr de spire de filet per inch9
D6
Turație, maximă400001/min
D7
Masă (greutate)0,123kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level6
G15
Număr de plăcuțe amovibile poziția B6
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire2
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolT2710-18-W16-3-06-2-11.3
J3
Siglă companieW
J51
Codare loc de separare plăcuță amovibilăWR$$TC06T1013R***01
J52
Codificare plăcuță așchietoare, poz. BTCGW 06 T1 01
J6
Codificare plăcuță așchietoare, poz. BZYL10G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.36,5mm
BD
Diametrul corpului14,1mm
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$06
CICT
Cutting item count6
CXSC
Ieșire agent de lubrifiere/răcire2
DC
Diametru muchie așchietoare 1 (diametru nominal)18mm
DN
Diametrul gâtului14,1mm
HAND
Sensul de așchiereR
IIC
Codare loc de separare plăcuță amovibilă
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază43,365mm
LF
Lungime funcțională66,719mm
LU
Lungime utilă36,5mm
OAL
Cantitate rezerve de reascuțire92,365mm
PHI
Phi0°
RHO
Rho0°
THFT
Tip de filetUNC
TSYC
Identificator imagineT2710-UN-W-2
WT
Masă (greutate)0,123kg
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze de filetat cu plăcuțe amovibile T2710 • coadă DIN 1835 B • metric • ≤1,5xD • number of rings with inserts=2 • UNC 7/8-9

Descriere unealtă

Distanțe mici între rânduri pentru prelucrarea rapidă a filetelor scurte
Coadă conform DIN 1835 HB
Freză de filetare universală cu plăcuțe amovibile
Configurate constructiv pentru viteze de așchiere mari și avansuri mari pe dinte
Alimentare variabilă cu lichid de răcire: Evacuare radială sau axială a lichidului de răcire

Domenii de utilizare

Filetare în găuri înfundate și străpunse
Utilizare universală în ISO P, M, K, N, S și H până la 55 HRC
Adâncime de filetare de până la 1,5 × DN (ideală, de exemplu, pentru supape de ulei și gaz)

Avantajele Dvs.

Productivitate 100%: Prelucrare rapidă și durabilitate ridicată
Fiabilitate 100%: Manevrare mai simplă și corecții rare ale razei
Calitate 100%: Funcționare deosebit de constantă și filete cilindrice

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile6
D<sub>c</sub>Diametrul muchiei așchietoare18mm
d<sub>1</sub>Diametrul de îmbinare16mm
D<sub>N</sub>Mărimea diametrului filetuluiUNC 7/8-9
l<sub>3</sub>Lungimea funcțională36,5mm
l<sub>1</sub>Lungimea totală92mm
CodificareCodificare sculăT2710-18-W16-3-06-2-11.3
l<sub>21</sub>Distanță între rândurile de dinți11,3mm
P<sub>max</sub>TPIP<sub>max</sub> G/țol9
TipPlăcuțe amovibile posibileP26300-06 ..
ZNumărul de dinți3
