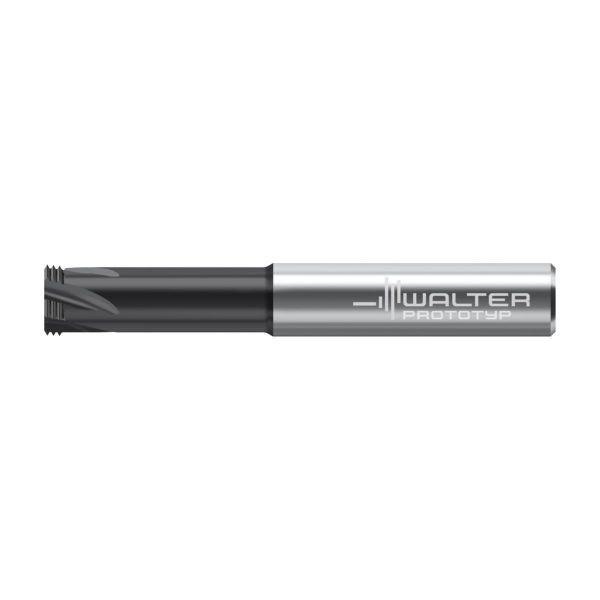

Freze de filetare orbitală din carbură metalică - TC630-M14X1-A0E-WB10TJ - imagine 1
Freze de filetare orbitală din carbură metalică - TC630-M14X1-A0E-WB10TJ - imagine 2

Freze de filetare orbitală din carbură metalică – TC630-M14X1-A0E-WB10TJ

Freze de filetare orbitală din carbură metalică – TC630-M10X1.25A0E-WB10TJ
Freze de filetare orbitală din carbură metalică – TC630-M5X0.5-A0E-WB10TJ

2.558,73 lei fără TVA - 3.096,06 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 8120167Familie produs: TC630 SKU: TC630-M14X1-A0E-WB10TJ EAN: 4042446322984 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,130 kg
Dimensiuni 88 × 18 mm
Domeniu de utilizare

Aplicație principală

, , , ,

Diametru muchie aşchietoare 2

Lungimea muchiei așchietoare, max.

Sensul de așchiere

Tip unealtă

Aplicație secundară

group_name_2

Filetare prin frezare
group_name_7

Freze de filetare orbitală din carbură metalică 2,5xDN
DenumireDescriereValoareUnitate
A2
Diametru muchie așchietoare 210,65mm
A5
Diametrul gâtului10,65mm
B2
Lungimea muchiei așchietoare, max.3mm
B3
Lungime în consolă35,5mm
B4
Lungime utilă35,5mm
B5
Cantitate rezerve de reascuțire83mm
B71
Lungime funcțională83mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă45mm
D11
Tip de frezăT
D31
Tip de filetM
D32
Pasul filetului1mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,13kg
E2
Unghi de degajare lateral7,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F3
Sens eliceR
F4
Unghiul elicei15°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWB10TJ
H4
Execuția sculeiH
H5
Acoperire/suprafațăAlTiN
J1
StandardPWZ-NORM
J11
Număr standard sub formă de litereHA
J21
Număr articolTC630-M14X1-A0E-WB10TJ
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1200h$06
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFSB
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.3mm
BD
Diametrul corpului10,65mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL01G1200h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăAlTiN
CP
Coolant pressure0MPa
CPDF
Diviziune0
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DN
Diametrul gâtului10,65mm
FHA
Unghiul elicei15°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral7,5°
GRADE
Denumire sort de la producătorWB10TJ
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază35,5mm
LF
Lungime funcțională83mm
LS
Lungime coadă45mm
LU
Lungime utilă35,5mm
OAL
Cantitate rezerve de reascuțire83mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TG
Conicitate0
THFT
Tip de filetM
TP
Pasul filetului1mm
TPT
Profil parțial/integralF
TSYC
Identificator imagineTC630-MF-A0E
TTP
Filet exterior/interiorI
WT
Masă (greutate)0,13kg
XYWD
xyw plane distance-83mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

Freze de filetare orbitală din carbură metalică TC630 • Supreme • M60 • WB10TJ • ≤2,5xD • coadă DIN 6535 HA • P=1mm • Dc=12mm

Descriere unealtă

Freze de filetare orbitală universală
Tehnologie Walter DeVibe pentru amortizarea vibrațiilor
Posibilități flexibile de prindere (bucșă elastică, mandrină cu prindere prin fretare, mandrină hidraulică și mandrină de forță)
M5×0,5 – M14×1,5
UNC 1–64 – UNC ¾–10
Disponibile opțional cu răcire interioară începând cu M3, pentru o evacuare sigură a așchiilor în cazul filetelor adânci
M1,2–M18
UNF0–80 – UNF3/4–16
STI UNF10–32 – STI UNF3/8–24

Domenii de utilizare

Lungime utilizabilă până la 4 × DN în programul standard
Condiții nefavorabile de prelucrare
Domenii de utilizare: industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Ideal pentru cerințele înalte de fiabilitate (de exemplu, pentru componentele scumpe)
Filetare în găuri înfundate și străpunse
Materiale ISO P, M, K, N și S până la 48 HRC

Avantajele Dvs.

Fiabilitate ridicată în cazul prelucrărilor pretențioase
Tehnologia Walter DeVibe: prelucrare sigură chiar și în condiții extreme
Utilizare universală în diverse materiale
Posibilități flexibile de prindere
Program de produse cuprinzător
Fiabilitate ridicată în cazul prelucrărilor pretențioase
Utilizare universală în diverse materiale
Posibilități flexibile de prindere
Program de produse cuprinzător

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare3mm
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>1</sub>Diametrul de îmbinare12mm
D<sub>N</sub>Dimensiunea filetuluiMF 14X1
l<sub>3</sub>Lungime utilă35,5mm
l<sub>1</sub>Lungimea totală83mm
l<sub>4</sub>Lungime maximă în consolă38mm
CodificareCodificare sculăTC630-M14X1-A0E-WB10TJ
PPasul filetului1mm
ZNumărul de dinți5
