Freze orbitale de găurit-filetat - TC685-M2.5-A0E-WB10RC - imagine 1

Freze orbitale de găurit-filetat – TC685-M2.5-A0E-WB10RC

Freze orbitale de găurit-filetat – TC685-M2-A0E-WB10RC
Freze orbitale de găurit-filetat – TC685-M6-A1E-WB10RC

1.140,19 lei fără TVA - 1.379,63 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 8405313Familie produs: TC685 SKU: TC685-M2.5-A0E-WB10RC EAN: 4063465234171 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,024 kg
Dimensiuni 65 × 13 mm
Domeniu de utilizare

Aplicație principală

Diametru muchie aşchietoare 2

Lungimea muchiei așchietoare, max.

Sensul de așchiere

Tip unealtă

Aplicație secundară

, ,

group_name_2

Filetare prin frezare
group_name_7

Freze de găurire-filetare din carbură metalică 2,5xDN
DenumireDescriereValoareUnitate
A2
Diametru muchie așchietoare 21,4mm
A5
Diametrul gâtului1,4mm
B2
Lungimea muchiei așchietoare, max.1,4mm
B3
Lungime în consolă5mm
B4
Lungime utilă5mm
B5
Cantitate rezerve de reascuțire57mm
B71
Lungime funcțională56,829mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii60
C3
Diametru de prindere, pe partea mașinii6mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă36mm
D11
Tip de frezăT
D31
Tip de filetM
D32
Pasul filetului0,45mm
D38
Thread diameter size maximum3,783
D6
Turație, maximă800001/min
D7
Masă (greutate)0,024kg
E2
Unghi de degajare lateral-13,5°
F1
Sensul de așchiereL
F21
Număr de muchii așchietoare active, pe circumferință4
F3
Sens eliceL
F4
Unghiul elicei15°
G3
Unghi fațetă de protecție30°
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWB10RC
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM
J11
Număr standard sub formă de litereHA
J21
Număr articolTC685-M2.5-A0E-WB10RC
J3
Siglă companieW
J6
Siglă companieZYL01F6000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.1,4mm
BD
Diametrul corpului1,4mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL01F6000h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune0
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii60
DC
Diametru muchie așchietoare 1 (diametru nominal)1,95mm
DN
Diametrul gâtului1,4mm
FHA
Unghiul elicei15°
FHH
Sens eliceL
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-13,5°
GRADE
Denumire sort de la producătorWB10RC
HAND
Sensul de așchiereL
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază7mm
LF
Lungime funcțională56,829mm
LS
Lungime coadă36mm
LU
Lungime utilă5mm
OAL
Cantitate rezerve de reascuțire57mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TG
Conicitate0
THFT
Tip de filetM
TP
Pasul filetului0,45mm
TPT
Profil parțial/integralF
TSYC
Identificator imagineTC685-M-A0E
TTP
Filet exterior/interiorI
WT
Masă (greutate)0,024kg
XYWD
xyw plane distance-56,55mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze orbitale de găurit-filetat TC685 • Supreme • M60 • WB10RC • ≤2,5xD • coadă DIN 6535 HA • P=0,5mm • Dc=2mm

Descriere unealtă

Coadă conform DIN 6535 HA
Freză de găurire-filetare orbitală pentru prelucrare dură
Teșitură, gaură de filetat și filet într-o singură operație
IMPORTANT: Sculă cu așchiere pe stânga
M2–M20
G1/16–G1/2

Domenii de utilizare

Adâncimea de filetare ≤ 2,5 × DN
Adâncimi de filetare de 2 și 2,5 × DN
Filetare în găuri înfundate și străpunse
Domenii de utilizare: Fabricarea de ștanțe și matrițe, industria constructoare de mașini ș.a.
Materiale ISO P și ISO H cu 44–65 HRC
Răcirea cu aer comprimat permite obținerea de durabilități ridicate în materiale cu durități de peste 50 HRC.
Șanfrenarea trebuie executată înainte de filetarea prin frezare (ar putea fi necesară șanfrenarea ulterioară)

Avantajele Dvs.

Fiabilitate și durabilitatea maxime
Costuri foarte reduse per filet
Reducerea numărului de scule

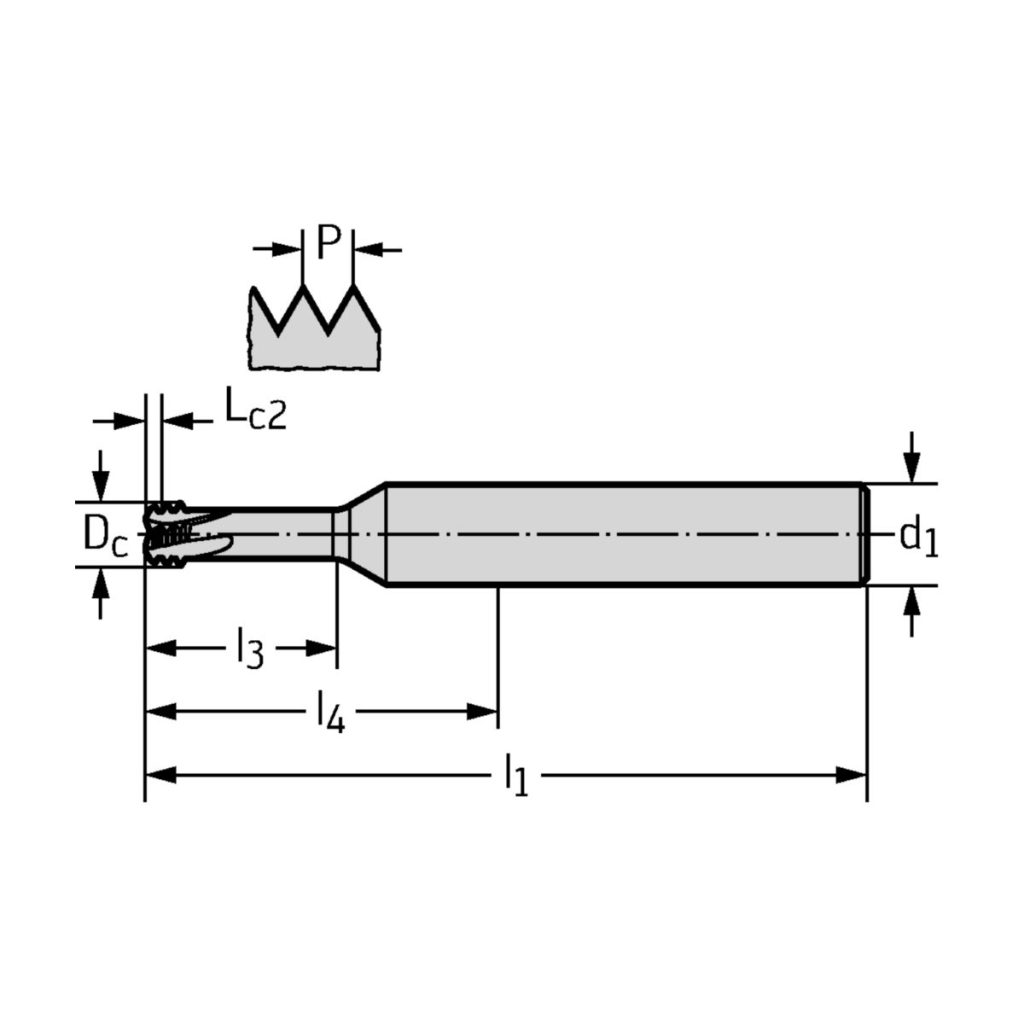

DenumireDescriereValoareUnitate
D<sub>c</sub>Diametrul muchiei așchietoare1,95mm
d<sub>1</sub>Diametrul de îmbinare6mm
D<sub>N</sub>Dimensiunea filetuluiM 2.5
l<sub>3</sub>Lungime utilă5mm
l<sub>1</sub>Lungimea totală57mm
l<sub>4</sub>Lungime maximă în consolă21mm
CodificareCodificare sculăTC685-M2.5-A0E-WB10RC
L<sub>c2</sub>Non-usable thread depth0,72mm
PPasul filetului0,45mm
ZNumărul de dinți4
