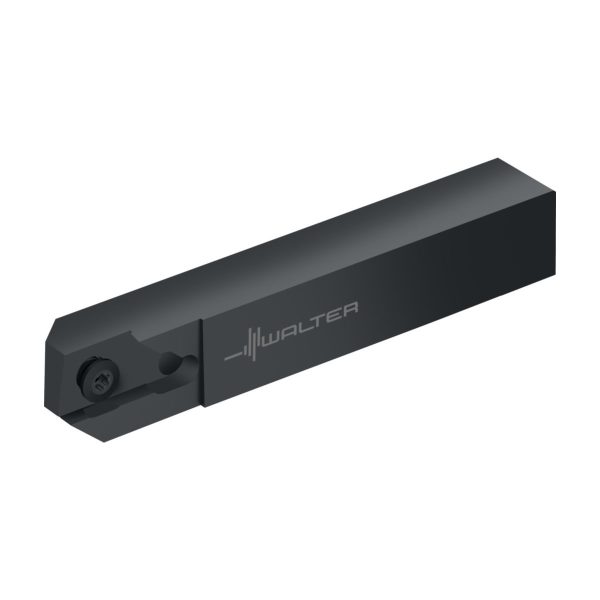

Sculă cu coadă – canelare radială - W2011.10R-WT26 - imagine 2
Sculă cu coadă – canelare radială - W2011.10R-WT26 - imagine 3

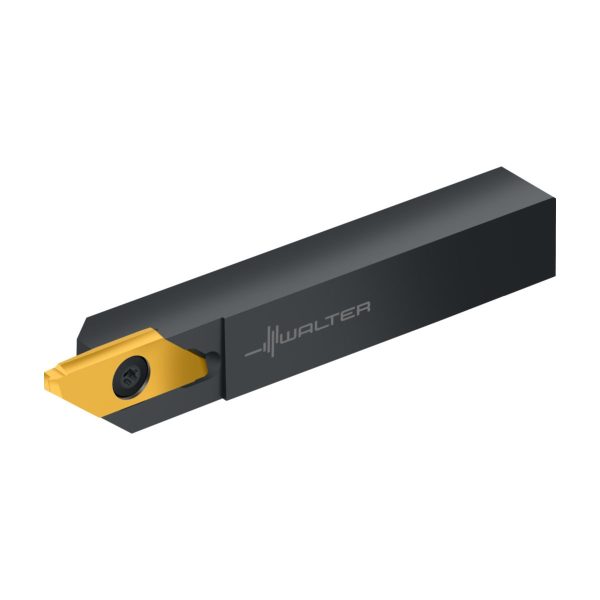

Sculă cu coadă – canelare radială – W2011.10R-WT26

Sculă cu coadă – canelare radială W2011.10R-WT26-W2011.10R-WT26-4063465535278 Sculă cu coadă – canelare radială – W2011.08R-WT26
Sculă cu coadă – canelare radială G5011-1616R-3T21GD26-P-G5011-1616R-3T21GD26-P-4063467234421 Sculă cu coadă – canelare radială – G5011-1616R-2.5T21GD26-P

566,80 lei fără TVA - 685,83 lei cu TVA

Numărul articolului: 8464618Familie produs: W2011 SKU: W2011.10R-WT26 EAN: 4063465535278 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,240 kg
Dimensiuni 124 × 27 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Înălțime de funcționare

Unghi de înclinare

Lungime funcţională

Sensul de așchiere

Tip unealtă

group_name_2

Canelare
group_name_7

W2011
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare127mm
A3
Lungime funcțională127mm
A4
Înălțime de funcționare15,875mm
A8
Adâncime de așchiere127mm
B3
Lungime în consolă127mm
B5
Cantitate rezerve de reascuțire127mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii15,875mm
C5
Lățimea cozii15,875mm
D7
Masă (greutate)0,24kg
E1
Unghiul de atac90°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolW2011.10R-WT26
J22
Codificare produs8285
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$WT2603**3R*****
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
LPR
Lungime în consolă127mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire127mm
DenumireDescriereValoareUnitate
B
Lățimea cozii15,875mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01B1010$$$$
CDX
Adâncime de așchiere8,5mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1010
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii15,875mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare15,875mm
IIC
Codare loc de separare plăcuță amovibilăWR$$WT2603**3R*****
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională127mm
LFCIRP
Functional length to cutting item reference point127
LPR
Lungime în consolă127mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire127mm
PHI
Phi0°
RHO
Rho0°
TQ
Torque1,2Nm
TSYC
Identificator imagineW2011-R-WT-INCH
WF
Lățime funcțională15875mm
WFCIRP
Width to cutting item reference point15875mm
WT
Masă (greutate)0,24kg
XYWD
xyw plane distance-127mm
XZWD
xzw plane distance15,875mm
YZWD
yzw plane distance-15875mm

Descriere

Sculă cu coadă – canelare radială W2011 • Fixare cu șuruburi • Pentru strunguri automate (Swiss Machine) • inch • Coadă cu secțiune pătrată • Dreapta • WT26 • s=1mm • Tmax=9mm

Descriere unealtă

Începând cu un diametru de 1 mm al piesei de prelucrat – pentru strunguri „Swiss Type” și mașini multiax
Plăcuțe amovibile rectificate cu precizie și suport
Şurub al plăcuțelor amovibile accesibil din ambele părți pentru schimbarea simplă a plăcuțelor
Secțiuni disponibile ale cozii: 10 × 10, 12 × 12 și 16 × 16 mm

Domenii de utilizare

Componente cu precizie mare
Canelare de-a lungul umerilor înalți datorită poziției de montare înclinate la 1° a plăcuței

Avantajele Dvs.

Ușurință în utilizare datorită strângerii tangențiale cu șurub, care poate fi acționat pe ambele părți
Flexibilitate mare: toate tipurile de plăcuțe amovibile WT26 pot fi utilizate pe același suport
Precizie maximă și durabilități ridicate datorită plăcuțelor amovibile ascuțite, rectificate cu precizie

DenumireDescriereValoareUnitate
bLățimea cozii0,625inch
T<sub>max</sub>Adâncime maximă de așchiere0,335inch
sLățimea plăcuței așchietoare0.5 - 3
h = h<sub>1</sub>Înălțimea cozii0,625inch
l<sub>1</sub>Lungimea totală5inch
l<sub>4</sub>Lungime maximă în consolă1,063inch
CodificareCodificare sculăW2011.10R-WT26
TipPlăcuțe amovibile posibileWT26..
fLățimea funcțională625inch
