Adaptor DIN 1835 A – A510.Z16.T14.070-CS

Adaptor DIN 1835 A A510.Z25.T28.127-CS-A510.Z25.T28.127-CS-0354346851 Adaptor DIN 1835 A – A510.Z12.T09.120-CS
Adaptor DIN 1835 A A510.Z25.T28.127-CS-A510.Z25.T28.127-CS-0354346851 Adaptor DIN 1835 A – A510.Z16.T14.120-CS

2.853,15 lei fără TVA - 3.452,31 lei cu TVA

Numărul articolului: 5015997Familie produs: A1200 SKU: A510.Z16.T14.070-CS UPC: 0422919851 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,306 kg
Dimensiuni 125 × 25 mm
Domeniu de utilizare

Diametrul corpului

Lungime în consolă

Lungime în consolă

Cantitate rezerve de reascuţire

Variantă de adaptor, pe partea piesei

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului38mm
B1
Lungime diametru exterior 138mm
B3
Lungime în consolă70mm
B4
Cantitate rezerve de reascuțire70mm
B71
Lungime funcțională70mm
BLD
Identificator imagine513124
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașiniimmmm
C51
Lungime coadă48mm
C51
Coadă, pe partea pieseiSAW
C52
Formă adaptor, pe partea piesei1
C54
Variantă de adaptor, pe partea piesei8
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei140
D6
Turație, maximă500001/min
D7
Masă (greutate)0,306kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolA510.Z16.T14.070-CS
J22
Codificare produs3
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1600$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului14,5mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei1
CCMS
Codare loc de separare pe partea mașiniiZYL01G1600$$$$
CCTMS
Coadă, pe partea mașiniiZYL
CCTWS
Coadă, pe partea pieseiSAW
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideG
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii160
CZCWS
Mărime adaptor pe partea piesei140
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională70mm
LPR
Lungime în consolă70mm
LS
Lungime coadă48mm
OAL
Cantitate rezerve de reascuțire120mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă500001/min
TSYC
Identificator imagineA510.Z-B
WT
Masă (greutate)0,306kg
XYWD
xyw plane distance-70mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

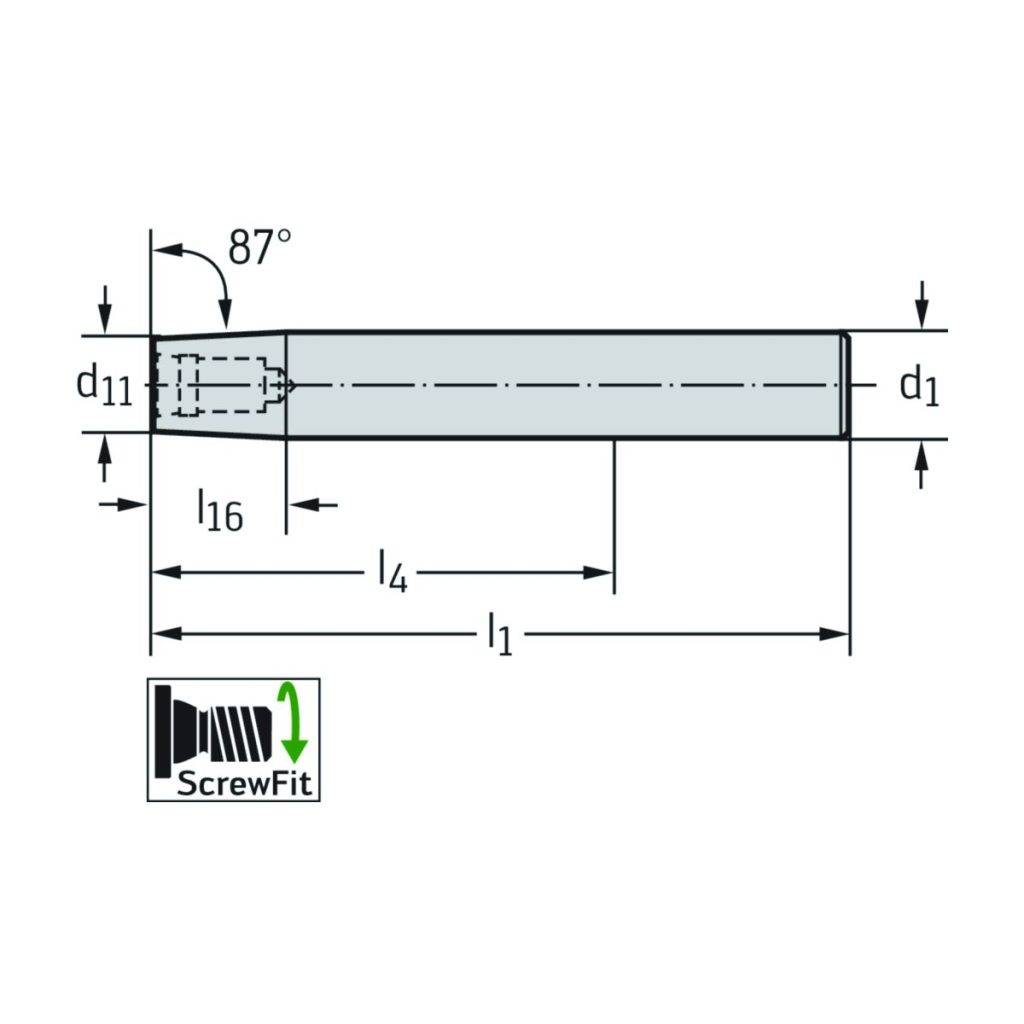

Adaptor DIN 1835 A A510 • metric • Pentru piese frontale ScrewFit • d1=16 • d11=T14

DenumireDescriereValoareUnitate
l<sub>16</sub>Lungime utilă38mm
l<sub>4</sub>Lungimea funcțională70mm
l<sub>1</sub>Lungimea totală120mm
CodificareCodificare sculăA510.Z16.T14.070-CS
GreutateGreutatea0,31kg
d<sub>1</sub>Codul dimensiunii de îmbinare16
d<sub>11</sub>Codul dimensiunii de îmbinareT14
