Alezor – B5115-136-167-C8-CC09
8.323,92 lei fără TVA - 10.071,94 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 6,734 kg |
|---|---|
| Dimensiuni | 440 × 320 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime în consolă | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | B5115 Dc = 19–167 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare, minim | 167 | mm |
A12 | Diametru muchie așchietoare 2 | 167 | mm |
B3 | Lungime în consolă | 104 | mm |
B5 | Cantitate rezerve de reascuțire | 104 | mm |
B71 | Lungime funcțională | 104 | mm |
BLD | Identificator imagine | 10 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 800 | |
C3 | Diametru de prindere, pe partea mașinii | mm | mm |
D6 | Lungime coadă | 48 | mm |
D6 | Turație, maximă | 2806 | 1/min |
D7 | Masă (greutate) | 4,9 | kg |
D93 | Increment de corecție axial | 0,001 | |
D95 | Increment de corecție radial | 0,001 | |
E1 | Unghiul de atac | 95 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | B5115-136-167-C8-CC09 | |
J3 | Siglă companie | W | |
J41 | ISO$CC09T3003****04 | ||
J42 | Codificare plăcuță amovibilă | CCMT 09 T3 04 | |
J6 | CCS01C0800$$$$ | ||
J8 | BAB | ||
LPR | Lungime în consolă | 104 | mm |
NSM | Număr standard caracteristică | DIN4000-84 | |
OAL | Cantitate rezerve de reascuțire | 152 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 4,9 | kg |
Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FL2 WPP30GSKU: CCGT09T304-FL2 WPP30G156,84 lei fără TVA - 189,78 lei cu TVA- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FL2 WSM01SKU: CCGT09T304-FL2 WSM01156,31 lei fără TVA - 189,14 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FL2 WPP20GSKU: CCGT09T302-FL2 WPP20G156,84 lei fără TVA - 189,78 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FL2 WSM01SKU: CCGT09T302-FL2 WSM01156,31 lei fără TVA - 189,14 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FL2 WPP20GSKU: CCGT09T304-FL2 WPP20G156,84 lei fără TVA - 189,78 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-PM2 WXN10SKU: CCGT09T304-PM2 WXN10140,25 lei fără TVA - 169,70 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-PM2 WXN10SKU: CCGT09T302-PM2 WXN10140,25 lei fără TVA - 169,70 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FN2 WN10SKU: CCGT09T302-FN2 WN10115,09 lei fără TVA - 139,26 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FN2 WN10SKU: CCGT09T304-FN2 WN10115,09 lei fără TVA - 139,26 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FN2 WNN10SKU: CCGT09T304-FN2 WNN10140,25 lei fără TVA - 169,70 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T301-FN2 WNN10SKU: CCGT09T301-FN2 WNN10140,25 lei fără TVA - 169,70 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FN2 WNN10SKU: CCGT09T302-FN2 WNN10140,25 lei fără TVA - 169,70 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FM2 WSM10SSKU: CCGT09T304-FM2 WSM10S152,03 lei fără TVA - 183,96 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FM2 WSM20SSKU: CCGT09T302-FM2 WSM20S152,03 lei fără TVA - 183,96 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FM2 WSM20SSKU: CCGT09T304-FM2 WSM20S152,03 lei fără TVA - 183,96 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T301-FM2 WSM20SSKU: CCGT09T301-FM2 WSM20S152,03 lei fără TVA - 183,96 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302M-FP2 WEP10CSKU: CCGT09T302M-FP2 WEP10C118,52 lei fără TVA - 143,41 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T302-FM2 WSM01SKU: CCGT09T302-FM2 WSM01156,31 lei fără TVA - 189,14 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304-FM2 WSM01SKU: CCGT09T304-FM2 WSM01156,31 lei fără TVA - 189,14 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T301M-FP2 WEP10CSKU: CCGT09T301M-FP2 WEP10C118,52 lei fără TVA - 143,41 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCGT09T304M-FP2 WEP10CSKU: CCGT09T304M-FP2 WEP10C118,52 lei fără TVA - 143,41 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WKP01GSKU: CCMT09T304-FW4 WKP01G100,05 lei fără TVA - 121,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WSM30SSKU: CCMT09T304-FW4 WSM30S97,21 lei fără TVA - 117,62 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WSM20SSKU: CCMT09T304-FW4 WSM20S97,21 lei fără TVA - 117,62 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FW4 WPP20GSKU: CCMT09T302-FW4 WPP20G100,05 lei fără TVA - 121,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FW4 WSM20SSKU: CCMT09T302-FW4 WSM20S97,21 lei fără TVA - 117,62 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WPP20GSKU: CCMT09T304-FW4 WPP20G100,05 lei fără TVA - 121,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WPP10GSKU: CCMT09T304-FW4 WPP10G100,05 lei fără TVA - 121,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FW4 WSM10SSKU: CCMT09T304-FW4 WSM10S97,21 lei fără TVA - 117,62 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP6 WPP20GSKU: CCMT09T304-FP6 WPP20G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP6 WPP10GSKU: CCMT09T304-FP6 WPP10G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FK6 WKK20SSKU: CCMT09T304-FK6 WKK20S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FK6 WKK10SSKU: CCMT09T304-FK6 WKK10S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FM4 WMP20SSKU: CCMT09T302-FM4 WMP20S86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FM4 WSM01SKU: CCMT09T302-FM4 WSM0186,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM4 WSM01SKU: CCMT09T304-FM4 WSM0186,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM4 WMP20SSKU: CCMT09T304-FM4 WMP20S86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FM4 WSM10SSKU: CCMT09T302-FM4 WSM10S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FM4 WSM20SSKU: CCMT09T302-FM4 WSM20S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FM4 WSM30SSKU: CCMT09T302-FM4 WSM30S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM4 WSM30SSKU: CCMT09T304-FM4 WSM30S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM4 WSM10SSKU: CCMT09T304-FM4 WSM10S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM4 WSM20SSKU: CCMT09T304-FM4 WSM20S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM6 WSM20SSKU: CCMT09T304-FM6 WSM20S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FM6 WSM30SSKU: CCMT09T304-FM6 WSM30S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP4 WKP01GSKU: CCMT09T304-FP4 WKP01G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FP4 WKP01GSKU: CCMT09T302-FP4 WKP01G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FP4 WPP20GSKU: CCMT09T302-FP4 WPP20G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP4 WPP10GSKU: CCMT09T304-FP4 WPP10G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP4 WPP20GSKU: CCMT09T304-FP4 WPP20G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FP4 WPP10GSKU: CCMT09T302-FP4 WPP10G86,83 lei fără TVA - 105,06 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T304-FP4 WEP10CSKU: CCMT09T304-FP4 WEP10C65,68 lei fără TVA - 79,47 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMT09T302-FP4 WEP10CSKU: CCMT09T302-FP4 WEP10C65,68 lei fără TVA - 79,47 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMW09T304-RK6 WKK10SSKU: CCMW09T304-RK6 WKK10S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CCMW09T304-RK6 WKK20SSKU: CCMW09T304-RK6 WKK20S84,31 lei fără TVA - 102,02 lei cu TVA
- Inserții de strunjire CBN – rombice pozitive 80° – CCGW09T304TS-2 WBK20SKU: CCGW09T304TS-2 WBK20384,88 lei fără TVA - 465,70 lei cu TVA
- Inserții de strunjire PCD – rombice pozitive de 80° – CCGT09T304FS-1 WDN10SKU: CCGT09T304FS-1 WDN10526,20 lei fără TVA - 636,70 lei cu TVA
- Inserții de strunjire PCD – rombice pozitive de 80° – CCGT09T304FS-M1 WDN10SKU: CCGT09T304FS-M1 WDN10738,71 lei fără TVA - 893,84 lei cu TVA
- Inserții de strunjire PCD – rombice pozitive de 80° – CCGW09T304FSR-9 WDN10SKU: CCGW09T304FSR-9 WDN10706,60 lei fără TVA - 854,99 lei cu TVA
- Inserții de strunjire PCD – rombice pozitive de 80° – CCGW09T304FS-1 WDN10SKU: CCGW09T304FS-1 WDN10442,69 lei fără TVA - 535,65 lei cu TVA
- Inserții de strunjire PCD – rombice pozitive de 80° – CCGW09T302FS-1 WDN10SKU: CCGW09T302FS-1 WDN10442,69 lei fără TVA - 535,65 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C8-080-120SKU: HA10-C8-080-1204.239,58 lei fără TVA - 5.129,89 lei cu TVA
- Master DIN 69871 AD/B – C8-390B.140-50 070SKU: C8-390B.140-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master DIN 69871 AD/B – C8-390B.140-50 120SKU: C8-390B.140-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.58-50 120SKU: C8-390B.58-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.58-50 070SKU: C8-390B.58-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master ASME B5.50 – C8-A390B.45-50 120SKU: C8-A390B.45-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master ASME B5.50 – C8-A390B.45-50 070SKU: C8-A390B.45-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master DIN 69871 AD/B – C8-390.540-50 070ASKU: C8-390.540-50 070A4.282,40 lei fără TVA - 5.181,70 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.558-50 070SKU: C8-390B.558-50 0704.282,40 lei fără TVA - 5.181,70 lei cu TVA
- Prelungitor – C8-391.01-80 065SKU: C8-391.01-80 0652.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Prelungitor – C8-391.01-80 100ASKU: C8-391.01-80 100A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Prelungitor – C8-391.01-80 125ASKU: C8-391.01-80 125A2.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Sisteme de prindere – C8-LC2090-50088SKU: C8-LC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA
- Sisteme de prindere – C8-RC2090-50088SKU: C8-RC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA
- Precision XT – prelungitor – EB737SKU: EB737653,07 lei fără TVA - 790,21 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – ISO2936-4SKU: ISO2936-428,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – ISO2936-2SKU: ISO2936-228,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Casetă Precision XT cu plăcuță amovibilă CC.. – EB717.CC09SKU: EB717.CC09893,95 lei fără TVA - 1.081,68 lei cu TVA
- Lărgitor de precizie – corp de bază – B5115-136-167-C8-BSKU: B5115-136-167-C8-B7.028,49 lei fără TVA - 8.504,47 lei cu TVA
Descriere
Alezor B5115 • Walter CaptoTM ISO 26623 • metric • Dc=136-167mm

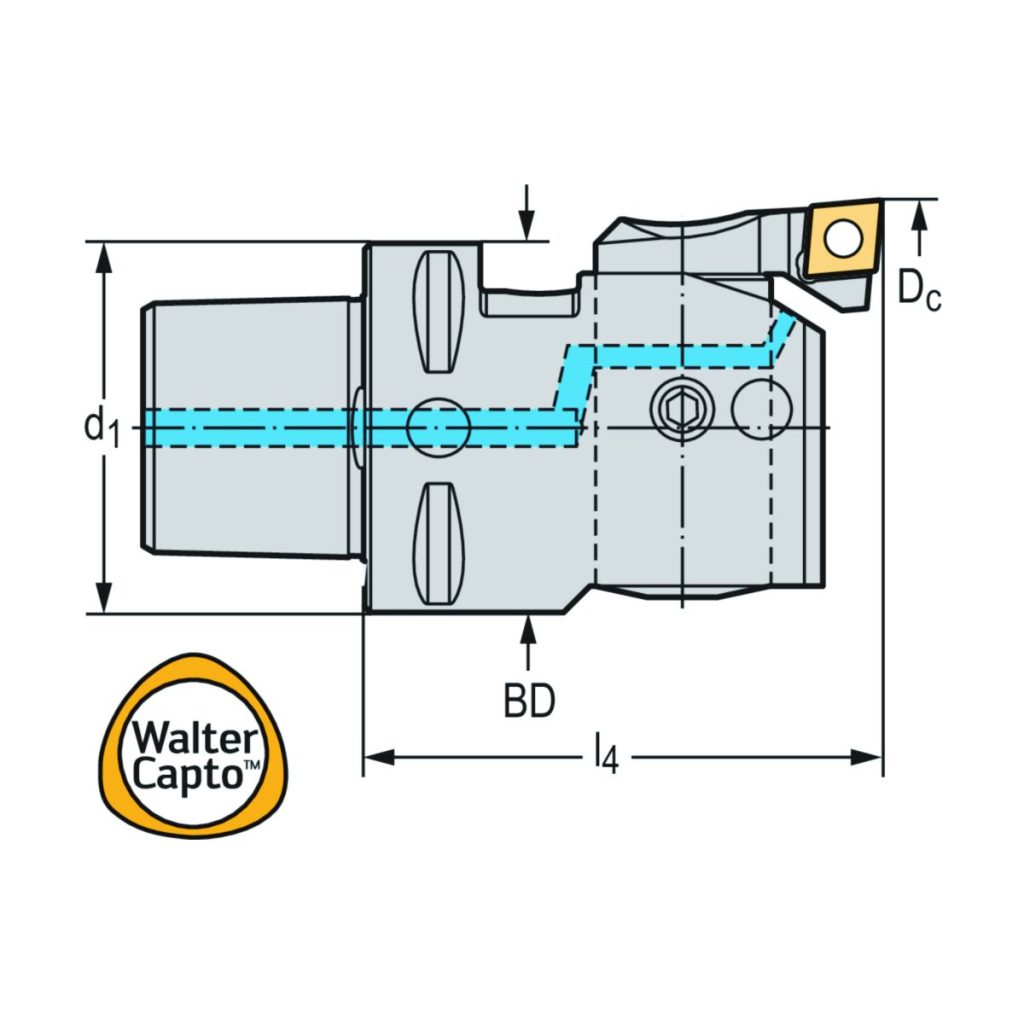

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| BD | Diametrul corpului | 130 | mm |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C8 | |
| D<sub>c min</sub> | Diametrul minim de tăiere | 136 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 80 | mm |
| D<sub>c max</sub> | Diametrul maxim de tăiere | 167 | mm |
| l<sub>4</sub> | Lungimea funcțională | 104 | mm |
| Codificare | Codificare sculă | B5115-136-167-C8-CC09 | |
| Tip | Plăcuțe amovibile posibile | CC .. 09T3 .. | |
| Greutate | Greutatea | 4,9 | kg |
