Sculă cu coadă – fixare rigidă – CRDCN3225P09-A

Bară pentru strunjire interioară – fixare cu pârghie C6-PSKNR-35175-15-C6-PSKNR-35175-15-0348571967 Bară pentru strunjire interioară – fixare cu pârghie – C6-PSKNR-35175-15
Sculă cu coadă – fixare rigidă CRDCN3225P12-A-CRDCN3225P12-A-0678503920 Sculă cu coadă – fixare rigidă – CRDCN3225P12-A

1.311,49 lei fără TVA - 1.586,90 lei cu TVA

Numărul articolului: 6296390Familie produs: D10PK SKU: CRDCN3225P09-A UPC: 0678501920 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,003 kg
Dimensiuni 177 × 50 mm
Domeniu de utilizare

Lăţime funcţională

Înălțime de funcționare

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 0° neutru
DenumireDescriereValoareUnitate
A2
Lățime funcțională170mm
A3
Lungime funcțională170mm
A4
Înălțime de funcționare32mm
B3
Lungime în consolă170mm
B5
Cantitate rezerve de reascuțire170mm
BLD
Identificator imagine15
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii3225
C4
Înălțimea coziimmmm
D7
Lățimea cozii25mm
D7
Masă (greutate)1,002kg
E1
Unghiul de atac0°
E2
Tipul de unghi de atacB
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolCRDCN3225P09-A
J22
Codificare produs628
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$RP090700*****00
J6
Codare loc de separare pe partea mașiniiVKT01A3225$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă170mm
NECK_LENGTH
Lungime gât11
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii3225
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii32mm
HAND
Sensul de așchiereN
HF
Înălțime de funcționare32mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac0°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională170mm
MIID
Codificare plăcuță amovibilăRCGX 09 07 00
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire170mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
SC
Insert shape codeR
SSC
Insert seat size code9
TSYCISO
Identificator imagineCRDC-ISO-AUSSEN-C
WF
Lățime funcțională17,2mm
WT
Masă (greutate)1,002kg
XYWD
xyw plane distance-170mm
XZWD
xzw plane distance32mm
YZWD
yzw plane distance-17,2mm

Descriere

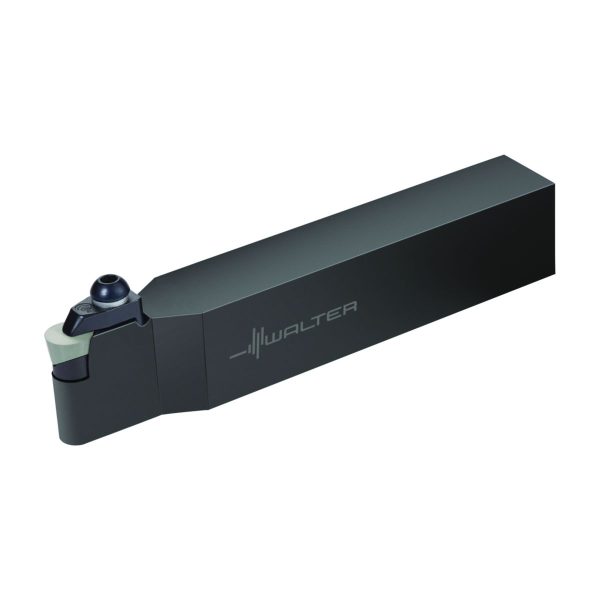

Sculă cu coadă – fixare rigidă CRDC • Walter Turn • metric • Coadă cu secțiune pătrată • Neutru • 32x25mm • plăcuță rotundă • RC .. 0907 ..

Descriere unealtă

Sculă cu coadă Walter Turn cu strângere rigidă pentru plăcuțe amovibile pozitive din ceramică (C)

Domenii de utilizare

Sistem special pentru plăcuțele așchietoare amovibile pozitive din ceramică cu unghi de așezare de 7° și 11° (RC . X / RP . X)
Fixare rigidă pentru o forță de strângere maximă și prelucrare cu nivel scăzut de vibrații a aliajelor refractare și materialelor din fontă

Avantajele Dvs.

Suprafață de așezare de formă prismatică, foarte stabilă și asigurată împotriva răsucirii

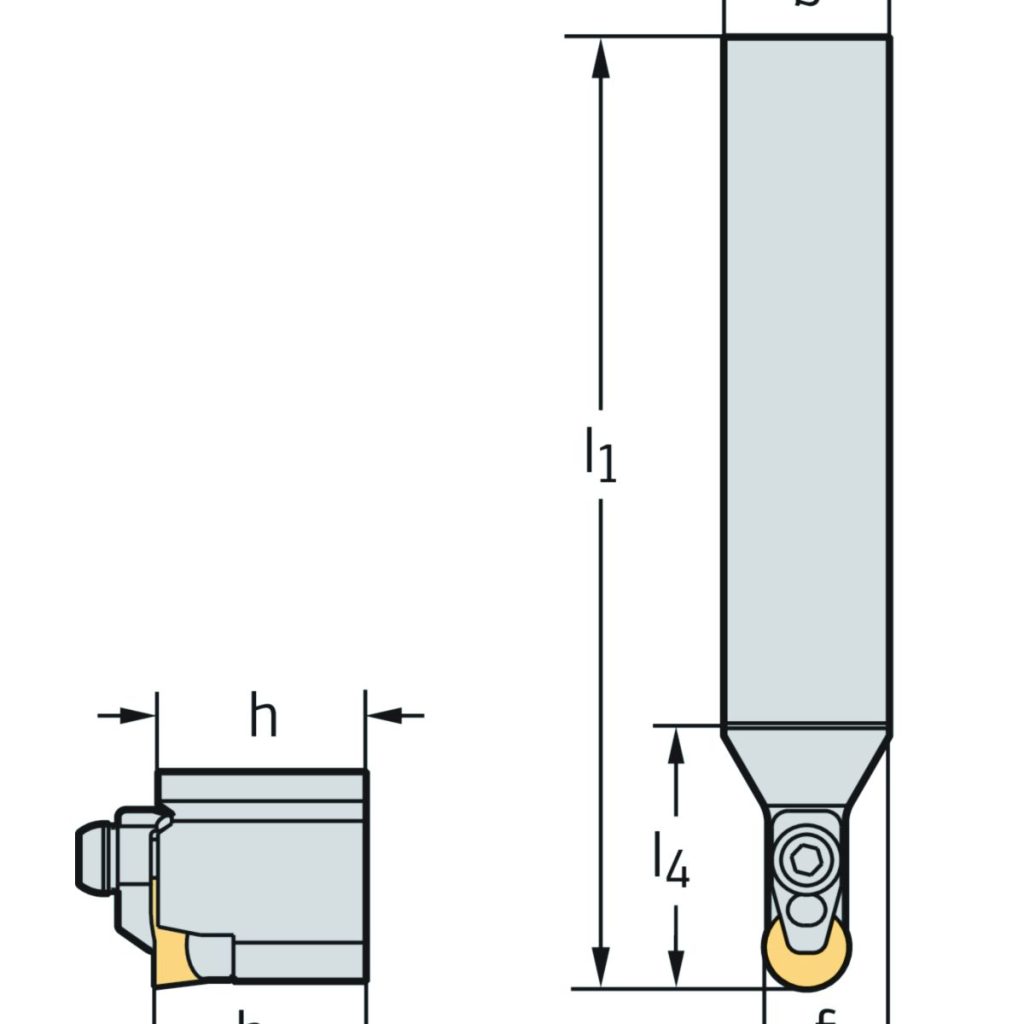

DenumireDescriereValoareUnitate
bLățimea cozii25mm
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii32mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea totală170mm
l<sub>4</sub>Lungime în consolă31mm
CodificareCodificare sculăCRDCN3225P09-A
Dimensiunea scaunului plăciiMărimea locașului plăcuței9
TipPlăcuțe amovibile posibileRC . X0907 ..; RP . X0907 ..
fLățimea funcțională17,2mm
