Burghie cu plăcuțe amovibile – D4120-05-22.00F25-P43

Burghie cu plăcuțe amovibile D4120-05-34.50F32-P45-D4120-05-34.50F32-P45-4063464578313 Burghie cu plăcuțe amovibile – D4120-05-21.00F25-P43
Burghie cu plăcuțe amovibile D4120-05-34.50F32-P45-D4120-05-34.50F32-P45-4063464578313 Burghie cu plăcuțe amovibile – D4120-05-23.00F25-P43

3.527,63 lei fără TVA - 4.268,43 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 6929407Familie produs: D4120 SKU: D4120-05-22.00F25-P43 UPC: 0818275766 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,550 kg
Dimensiuni 214 × 54 mm
Domeniu de utilizare

Lungime în consolă

Lungime utilă

Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă

Tip unealtă

group_name_2

Găurire
group_name_7

Metric
DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă22mm
A12
Diametru muchie așchietoare (max.), prima treaptă22mm
B3
Lungime în consolă135mm
B4
Lungime utilă191mm
B5
Cantitate rezerve de reascuțire191mm
B6
Lungimea canalului de prindere128,9mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare0,329mm
B71
Lungime funcțională134,671mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii11
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă56mm
D11
Număr de muchii așchietoare active, prima treaptă1
D6
Turație, maximă79001/min
D7
Masă (greutate)0,469kg
E1
Unghi, prima treaptă176°
F1
Sensul de așchiereR
Flute_Helix
Unghiul elicei15°
Flute_Helix_Direction
Sens eliceR
G11
Tip de fixare plăcuță așchietoare, ultima treaptăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J21
Număr articolD4120-05-22.00F25-P43
J22
Codificare produs8062
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$P48403**3R*C***
J42
Codificare plăcuță așchietoare, poz. AP4840C-3R-A57
J44
Codare loc de separare plăcuță amovibilăWR$$P48403**3R*P***
J45
Codificare plăcuță amovibilăP4840P-3R-A57
J51
Codare loc de separare plăcuță amovibilăWR$$P48403**3R*P***
J52
Codificare plăcuță așchietoare, muchie așchietoare exterioară, treapta 1P4840P-3R-A57
J6
Codificare plăcuță așchietoare, muchie așchietoare exterioară, treapta 1ZYL11G2500h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Număr standard caracteristicăDIN4000-86
DenumireDescriereValoareUnitate
ADJLN
Valoare de reglaj, min0mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL11G2500h$06
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CZCMS
Mărime adaptor, pe partea mașinii250
FHA
Unghiul elicei°°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal3°
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac88°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională134,671mm
LS
Lungime coadă56mm
LSC
Lungime gaură de fixare56mm
LU
Lungime utilă110mm
NOI
Număr de posibilități de utilizare60
OAL
Cantitate rezerve de reascuțire191mm
OHX
Lungime în consolă135mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare0,329mm
RHO
Rho0°
RPMX
Turație, maximă79001/min
SC
Insert shape codeS
STDNO
Standard-
TSYC
Identificator imagineD4120-05-F-PG3
ULDR
Usable length diameter ratio5
WT
Masă (greutate)0,469kg
XYWD
xyw plane distance-134,671mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

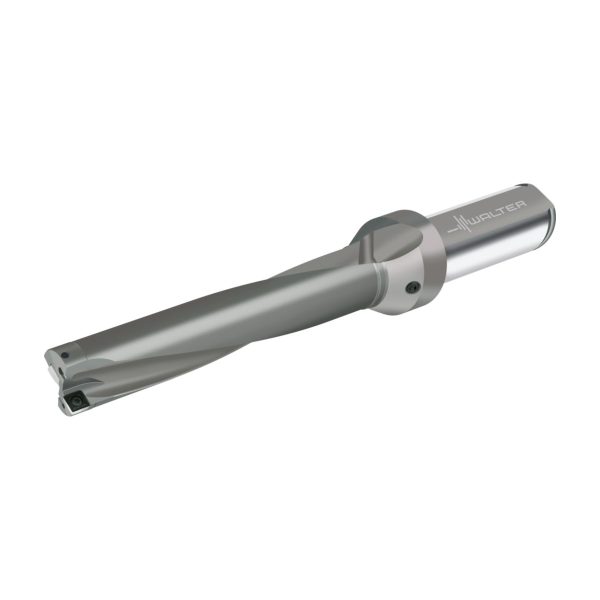

Burghie cu plăcuțe amovibile D4120 • Drion·tec™ • 5xD • coadă cilindrică cu aplatizare • metric • Dc=22mm

Descriere unealtă

2 ieșiri pentru lichidul de răcire cu 25% mai mult volum.
Burghie cu plăcuțe amovibile D4120
2 ieșiri optimizate pentru lichidul de răcire
Suprafață dură
Canale lustruite

Domenii de utilizare

Găurire cu precizie și diametrul constant al găurii
Găurire în plin la prelucrări dificile, ca de exemplu, găuri intersectate, găuriri înlănțuite, intrare și ieșire oblică
Materiale ISO P, M, K, N, S
Domenii de utilizare: Industria constructoare de mașini, fabricarea de ștanțe și matrițe, industria energetică și auto

Avantajele Dvs.

Precizie înaltă la diametrul găurii datorită echilibrării forțelor de așchiere dintre plăcuța centrală și cea periferică
Calitate excelentă a suprafeței datorită muchiei așchietoare Wiper
Fiabilitate maximă datorită evacuării ușoare a așchiilor
Protecție împotriva frecării datorită suprafețelor dure și lustruite
Costuri reduse cu sculele datorită celor 4 muchii așchietoare

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală1
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială1
D<sub>c</sub>Diametrul muchiei așchietoare22mm
d<sub>1</sub>Diametrul de îmbinare25mm
d<sub>4</sub>Diametrul flanșei35mm
l<sub>4</sub>Lungimea maximă în consolă135mm
l<sub>5</sub>Lungime coadă56mm
L<sub>c</sub>Lungimea muchiei așchietoare110mm
CodificareCodificare sculăD4120-05-22.00F25-P43
TipPosibile inserții indexabile - partea frontalăP484 . P-3R- ..
TipInserții indexabile posibile - partea circumferențialăP484 . C-3R- ..
GreutateGreutatea0,47kg
