Burghie cu plăcuțe amovibile – D4240-02-12.00F20-A

Burghie cu vârf schimbabil pe două fețe D5142-05-25.00F25-P-D5142-05-25.00F25-P-4063466287718 Burghie cu vârf schimbabil pe două fețe – D5142-05-25.00F25-P
Burghie cu plăcuțe amovibile D4240-02-29.00F32-J-BOW-D4240-02-29.00F32-J-BOW-4063465039431 Burghie cu plăcuțe amovibile – D4240-02-14.00F20-B

1.787,90 lei fără TVA - 2.163,36 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 7640470Familie produs: D4240 SKU: D4240-02-12.00F20-A UPC: 0957027766 Categorii: , , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,232 kg
Dimensiuni 122 × 35 mm
Domeniu de utilizare

Phi

Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă

Diametru muchie aşchietoare 2

Tip unealtă

group_name_2

Găurire
group_name_7

Metric
DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă23,7mm
A12
Diametru muchie așchietoare (max.), prima treaptă23,7mm
A21
Diametru muchie așchietoare (min.), respectiv diametru, ultima treaptă23,7mm
A3
Număr de trepte33
B1
Lungime treaptă, prima treaptă33mm
B3
Lungime în consolă68mm
B4
Lungime utilă38,07mm
B5
Cantitate rezerve de reascuțire118mm
B6
Lungimea canalului de prindere59mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare3,46mm
B71
Lungime funcțională65,82mm
BLD
Identificator imagine
C12
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii11
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă50mm
D11
Număr de muchii așchietoare active, prima treaptă2
D12
Număr de muchii așchietoare active, a doua treaptă2
D6
Turație, maximă212201/min
D7
Masă (greutate)0,222kg
E1
Unghi, prima treaptă140°
E2
Unghi, ultima treaptă90°
F1
Sensul de așchiereR
Flute_Helix
Unghiul elicei20°
G11
Tip de fixare plăcuță așchietoare, ultima treaptăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolD4240-02-12.00F20-A
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$CB12A$***R*****
J42
Codificare plăcuță așchietoare, poz. ATCMT 2(1.5)2
J6
Codificare plăcuță așchietoare, poz. AZYL11G2000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
J91
Codare loc de separare plăcuță amovibilăISO$TC1102003******
J92
Codificare plăcuță așchietoare de finisareTCMT 11 02 08
LPR
Lungime în consolă68mm
NSM
Număr standard caracteristicăDIN4000-86
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii11
CCMS
Codare loc de separare pe partea mașiniiZYL11G2000h$06
CCTMS
Coadă, pe partea mașiniiZYL
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CXSC
Ieșire agent de lubrifiere/răcire3
DC
Diametru muchie așchietoare 1 (diametru nominal)23,7mm
DCN
Diametru muchie așchietoare, minimmmmm
HAND
Sensul de așchiereR
IIC
Codare loc de separare plăcuță amovibilăWR$$CB12A$***R*****
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere59mm
LF
Lungime funcțională65,82mm
LPR
Lungime în consolă68mm
LU
Lungime utilă38,07mm
MIID
Codificare plăcuță amovibilăTCMT 2(1.5)2
NOS
Număr de trepte2
OAL
Cantitate rezerve de reascuțire118mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare3,46mm
RE
Rază la colț0,794mm
RHO
Rho0°
RPMX
Turație, maximă212201/min
STA
Step included angle90°
STDNO
Standard-
TSYC
Identificator imagine2
WT
Masă (greutate)0,222kg
XYWD
xyw plane distance-65,82mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2

Descriere

Burghie cu plăcuțe amovibile D4240 • coadă cilindrică cu aplatizare • metric • 2,5xD • point angle 140° • step included angle 90° • Z=2 • Dc=23,7mm

Descriere unealtă

Dimensiuni constructive 2,5 × Dc conform ISO 9766
Burghiu cu teșitor D4240 cu plăcuță amovibilă

Domenii de utilizare

Găurire în plin cu teșire, adecvată pentru găurire în pachet, intrare și ieșire oblică până la 5°
Materiale ISO P, M, K, N, S
Domenii de utilizare: Industria constructoare de mașini, fabricarea de ștanțe și matrițe, industria energetică și auto

Avantajele Dvs.

Siguranță maximă a procesului și durabilitate prin evacuarea lichidului de răcire direct pe muchia așchietoare
Evacuarea sigură a așchiilor prin canalele lustruite
Protecție împotriva frecării și durabilitate ridicată pentru corpul burghiului datorită suprafeței călite și lustruite
Selectare simplă a plăcuțelor amovibile cu ajutorul Color Select

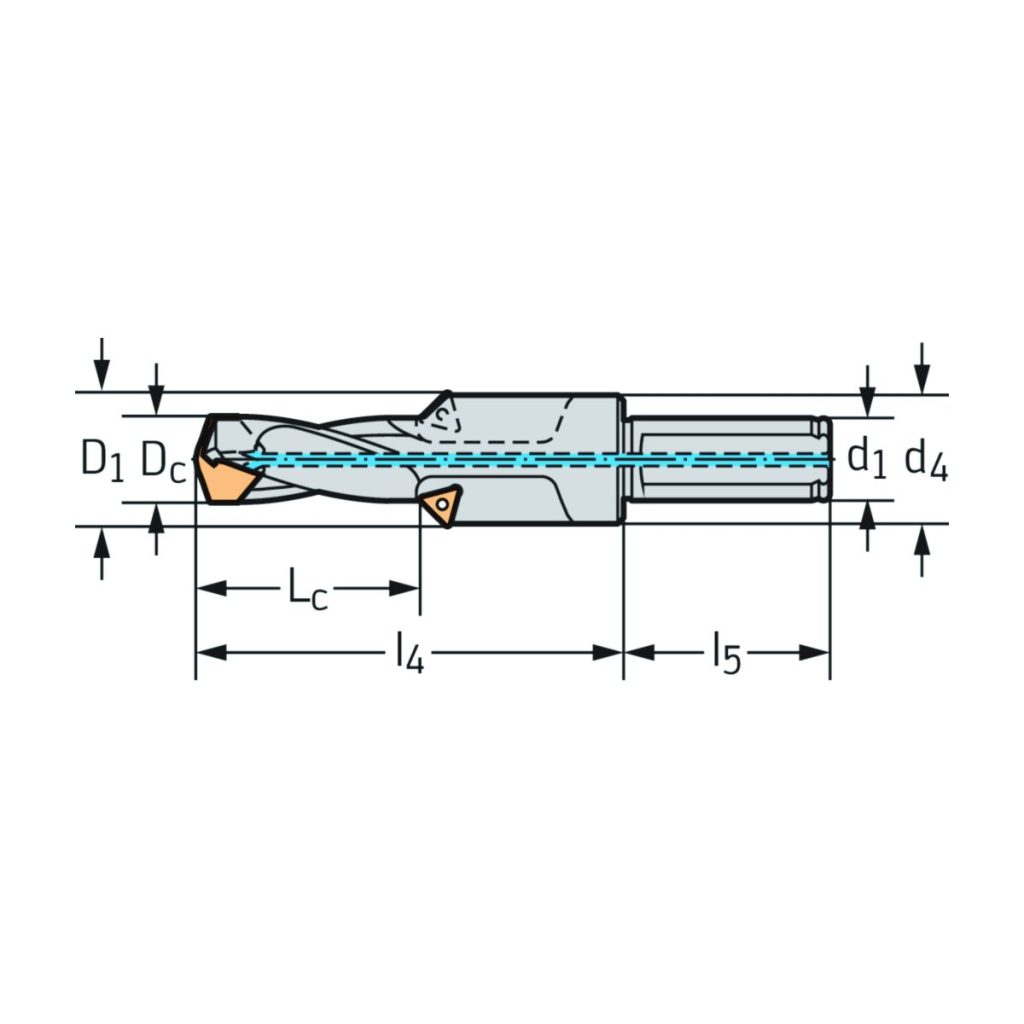

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile1
Nr. PlăcuțeNumărul de plăcuțe amovibile2
D<sub>c</sub>Diametrul muchiei așchietoare12mm
D<sub>1</sub>Diametrul muchiei așchietoare23,7mm
d<sub>1</sub>Diametrul cozii20mm
d<sub>4</sub>Diametrul flanșei30mm
l<sub>4</sub>Lungimea funcțională68mm
l<sub>5</sub>Lungimea de prindere50mm
CodificareCodificare sculăD4240-02-12.00F20-A
L<sub>c</sub>Lungimea muchiei așchietoare36,5mm
TipPlăcuțe amovibile posibileP600 . -D12, ..
GreutateGreutatea0,22kg
Dimensiune locaș de așezareDimensiune locaș de așezareA
