Sculă cu coadă – canelare radială – G3021-2020R-MX22-2-P

Sculă cu coadă – canelare radială G1011.2020R-3T21GX24-G1011.2020R-3T21GX24-0585114935 Sculă cu coadă – canelare radială – G1011.2020R-3T21GX24
Sculă cu coadă – canelare radială G3021.16R-MX22-4-P-G3021.16R-MX22-4-P-0855411935 Sculă cu coadă – canelare radială – G3021-2525R-MX22-2-P

1.381,07 lei fără TVA - 1.671,09 lei cu TVA

Numărul articolului: 7109125Familie produs: D54PK SKU: G3021-2020R-MX22-2-P UPC: 0898052935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,400 kg
Dimensiuni 142 × 40 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghiul de atac

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G3021
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare30mm
A2
Lățime funcțională30mm
A3
Lungime funcțională123,325mm
A4
Înălțime de funcționare6mm
A8
Adâncime de așchiere6mm
B3
Lungime în consolă125mm
B5
Cantitate rezerve de reascuțire125mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii2020
C4
Înălțimea cozii20mm
C5
Lățimea cozii20mm
D7
Masă (greutate)0,358kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolG3021-2020R-MX22-2-P
J22
Codificare produs6291
J41
Codare loc de separare plăcuță amovibilăWR$$MX2220003**EX**
J6
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
LPR
Lungime în consolă125mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii20mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
CDX
Adâncime de așchiere6mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CW
Lungimea muchiei așchietoare0,5mm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii2020
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii20mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare20mm
IIC
Codare loc de separare plăcuță amovibilăWR$$MX2220003**EX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională123,325mm
LFCIRP
Functional length to cutting item reference point123,325
LPR
Lungime în consolă125mm
NOI
Număr de posibilități de utilizare2000
OAL
Cantitate rezerve de reascuțire125mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG3021-20-32-R-MX-P
WF
Lățime funcțională30mm
WFCIRP
Width to cutting item reference point30mm
WT
Masă (greutate)0,358kg
XYWD
xyw plane distance-123,325mm
XZWD
xzw plane distance20mm

Descriere

Sculă cu coadă – canelare radială G3021…-P • Fixare cu șuruburi • Răcire de precizie • metric • Coadă cu secțiune pătrată • Dreapta • MX22 • s=1mm • Tmax=6mm

Descriere unealtă

Suport monobloc G3021-P unghiular la 90° cu răcire de precizie

Domenii de utilizare

Canelare, debitare, profilare, strunjire de canelare și filetare prin strunjire
Unde este nevoie de precizie ridicată și de diametre mici
Domenii de utilizare: Strunguri CNC și multiax, strunguri automate, mașini cu interfață Walter CaptoTM

Avantajele Dvs.

Ușurință mare în utilizare datorită fixării tangențiale cu șuruburi autocentrante
Flexibilitate mare: Plăcuțele cu toate variantele de muchii așchietoare pot fi utilizate pe același suport
Durabilitate maximă datorită celor mai noi sorturi PVD Tiger·tec® Silver

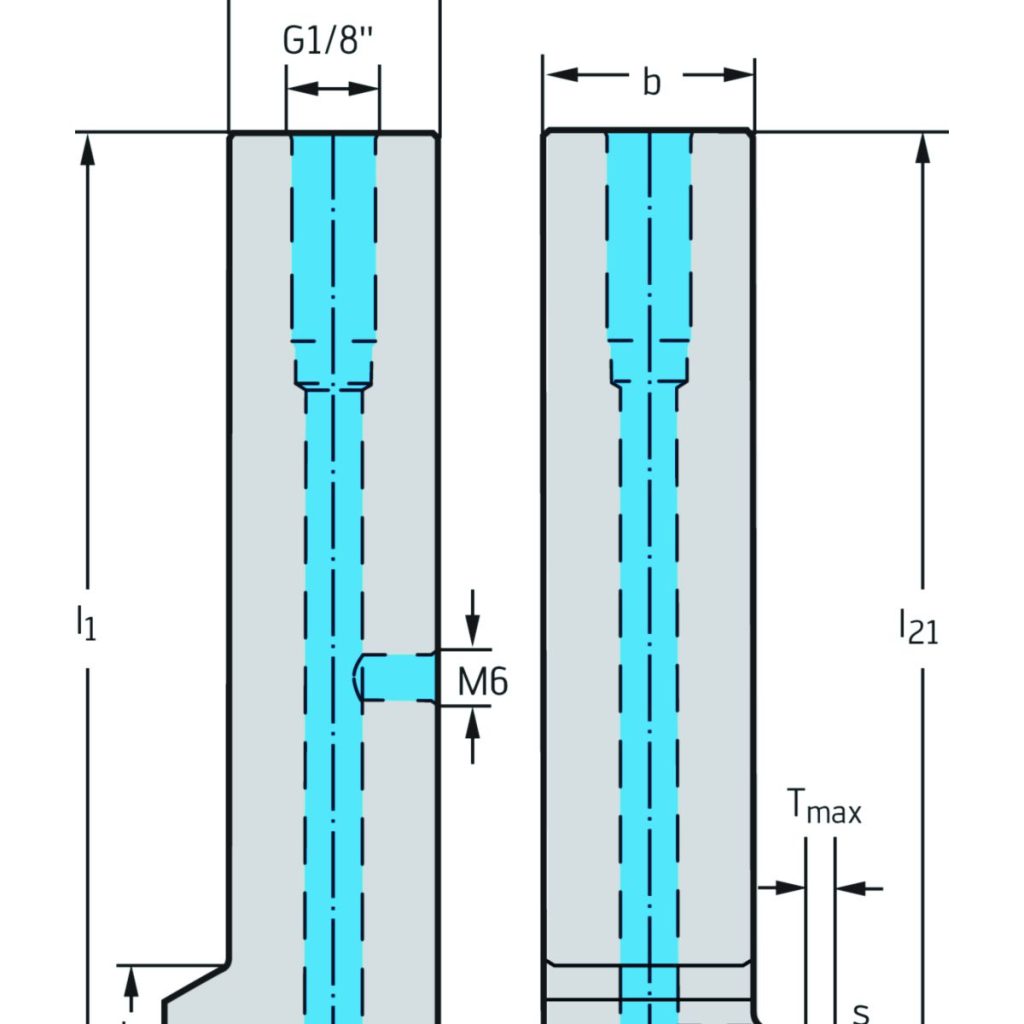

DenumireDescriereValoareUnitate
bLățimea cozii20mm
T<sub>max</sub>Adâncime maximă de așchiere6mm
sLățimea plăcuței așchietoare0.5 - 3.3
h = h<sub>1</sub>Înălțimea cozii20mm
l<sub>21</sub>Lungimea funcțională123,3mm
l<sub>1</sub>Lungimea totală125mm
l<sub>4</sub>Lungime maximă în consolă19mm
CodificareCodificare sculăG3021-2020R-MX22-2-P
TipPlăcuțe amovibile posibileMX22-2E ..
f<sub>1</sub>Lățimea funcțională30mm
