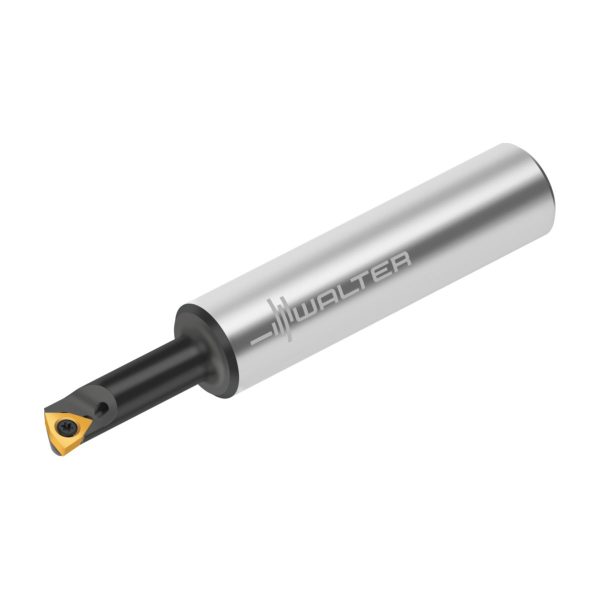

Bară de lărgire, lărgire de precizie monobloc – EB517

Bară de lărgire Bară de lărgire, lărgire de precizie monobloc – EB515
Bară de lărgire Bară de lărgire, lărgire de precizie monobloc – EB519

1.129,48 lei fără TVA - 1.366,67 lei cu TVA

Numărul articolului: 5107066Familie produs: EB100 SKU: EB517 UPC: 0459968917 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,114 kg
Dimensiuni 155 × 25 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare4,4mm
A2
Lățime funcțională4,4mm
A3
Lungime funcțională95mm
A4
Înălțime de funcționare8,8mm
A6
Diametrul minim al găurii8,8mm
B3
Lungime în consolă31mm
B5
Cantitate rezerve de reascuțire95mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
D7
Masă (greutate)0,114kg
E1
Unghiul de atac93°
E3
Unghi de colț plăcuță amovibilă80°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J21
Număr articolEB517
J22
Codificare produs7365
J3
Siglă companieW
J42
Codificare plăcuță amovibilăWCGW 03 02 02
J6
Codare loc de separare pe partea mașiniiZYL01G1600$$$$
J8
Procedee de prelucrareBAB
LPR
Lungime în consolă31mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCMS
Codare loc de separare pe partea mașiniiZYL01G1600$$$$
CCTMS
Coadă, pe partea mașiniiZYL
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CXSC
Ieșire agent de lubrifiere/răcire1
HAND
Sensul de așchiereR
HF
Înălțime de funcționaremmmm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională95mm
OAL
Cantitate rezerve de reascuțire95mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagine1
WF
Lățime funcțională4,4mm
WT
Masă (greutate)0,114kg
XYWD
xyw plane distance-95mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance-4,4mm

Descriere

Bară de lărgire, lărgire de precizie monobloc EB100 • Dc min=8,8mm • WC .. 0302 ..

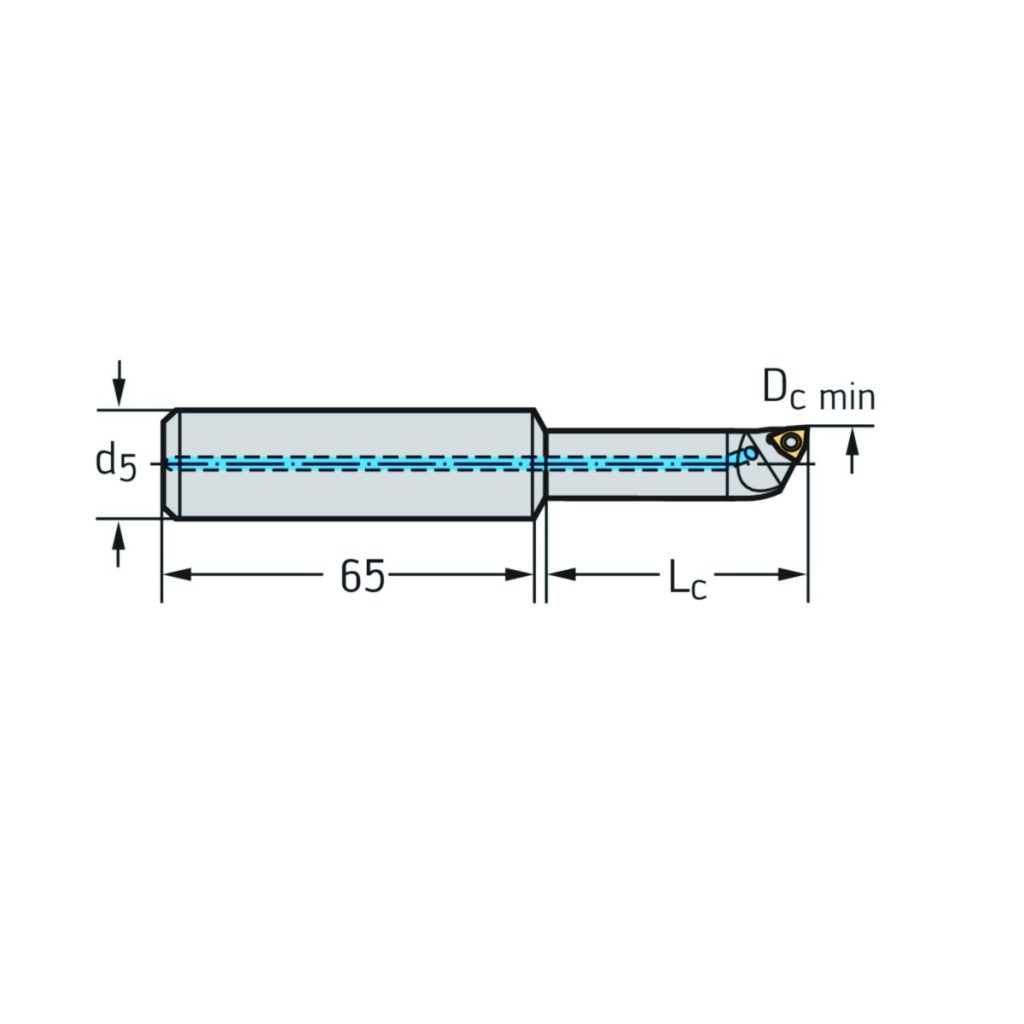

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare16mm
D<sub>c min</sub>Diametrul minim de tăiere8,8mm
l<sub>12</sub>Lungimea funcțională95mm
l<sub>1</sub>Lungimea totală95mm
l<sub>5</sub>Lungimea de prindere64
L<sub>c</sub>Lungimea muchiei așchietoare31mm
CodificareCodificare sculăEB517
TipPlăcuțe amovibile posibileWISO_WC0302_1
fLățimea funcțională4,4mm
