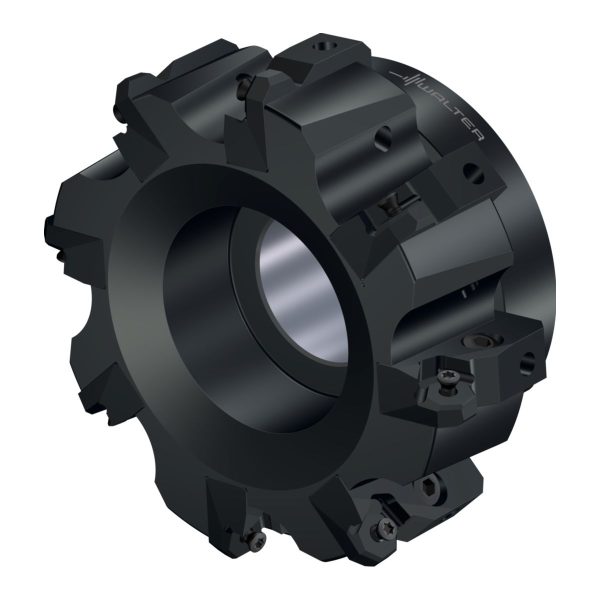

Freze frontale – F2010.B.125.Z08.04.R759M

Freze frontale F2010.B.250.Z16.09.R500M-F2010.B.250.Z16.09.R500M-0333798725 Freze frontale – F2010.B.100.Z07.04.R759M
Freze frontale F2010.B.250.Z16.09.R500M-F2010.B.250.Z16.09.R500M-0333798725 Freze frontale – F2010.B.315.Z14.06.R720M

8.602,27 lei fără TVA - 10.408,75 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 7469943Familie produs: F2010 SKU: F2010.B.125.Z08.04.R759M UPC: 0918241725 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 3,500 kg
Dimensiuni 195 × 100 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F2010-FR759M (XN.U0705..), Kappa 43°
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)135mm
A2
Diametru muchie așchietoare 2135mm
A3
Diametrul corpului121,5mm
A4
Diametrul butucului58mm
A5
Diametru de teșire, gaură de montaj58mm
B2
Adâncime de așchiere4mm
B5
Cantitate rezerve de reascuțire63mm
B6
Lungime adâncire, gaură de montaj32mm
B71
Lungime funcțională63mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă54001/min
D7
Masă (greutate)3,5kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,9mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință8
F22
Număr de muchii așchietoare active, pe partea frontală8
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A8
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2010.B.125.Z08.04.R759M
J22
Codificare produs497
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$XN0705**3N*AN**
J6
Codare loc de separare pe partea mașiniiFDA22G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.4mm
BD
Diametrul corpului121,5mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA22G4000$$$$
CICT
Cutting item count8
CICT (F)
Număr de plăcuțe amovibile poziția A8
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii400
DC
Diametru muchie așchietoare 1 (diametru nominal)125mm
DCX
Diametru muchie așchietoare 2135mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare320
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă54001/min
SC
Insert shape codeX
SSC
Insert seat size code7
TSYC
Identificator imagineF2010-B2-XN0705-45
ULDR
Usable length diameter ratio2,08
WT
Masă (greutate)3,5kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală8
ZEFP
Număr de muchii așchietoare active, pe circumferință8

Descriere

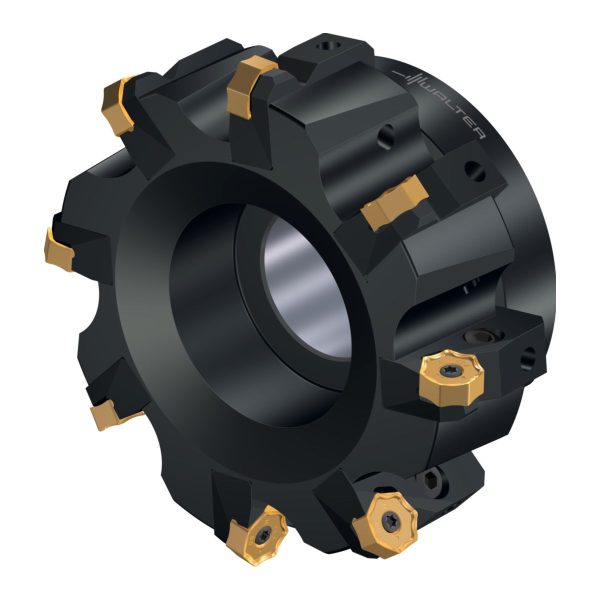

Freze frontale F2010 • antrenare transversală cu gaură cilindrică DIN 138 • κ=45° • metric • XN .. 0705 .. • Dc=125mm • Z=8

Descriere unealtă

Casete interschimbabile
Interfață cu alezaj
Bătaie axială reglabilă

Domenii de utilizare

Frezare cilindro-frontală, frontală sau High-Feed
Materiale din oțel, fontă, oțeluri inoxidabile, materiale greu prelucrabile, precum și aluminiu și metale neferoase
Domenii de utilizare: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Calitate înaltă a suprafeței la finisare datorită bătăii axiale reglabile
Flexibilitate înaltă datorită casetelor interschimbabile și gamei vaste de diametre

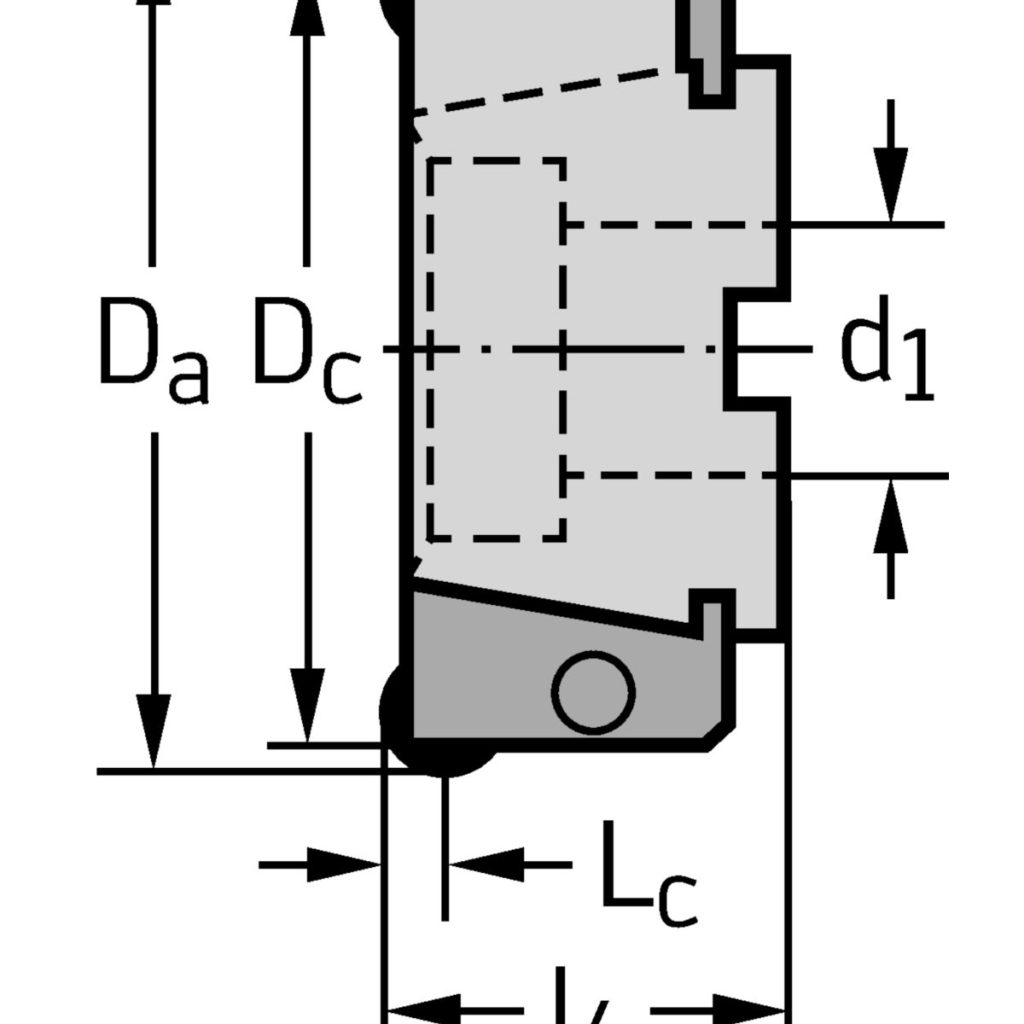

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare4mm
D<sub>c</sub>Diametrul muchiei așchietoare125mm
d<sub>1</sub>Diametrul de îmbinare40mm
D<sub>a</sub>Diametrul maxim de tăiere135mm
l<sub>4</sub>Lungimea funcțională63mm
CodificareCodificare sculăF2010.B.125.Z08.04.R759M
TipPlăcuțe amovibile posibileXN . U0705 ..; XNGX0705ANN
GreutateGreutatea3,5kg
ZNumărul de dinți8
Nr. PlăcuțeNumărul de plăcuțe amovibile8
