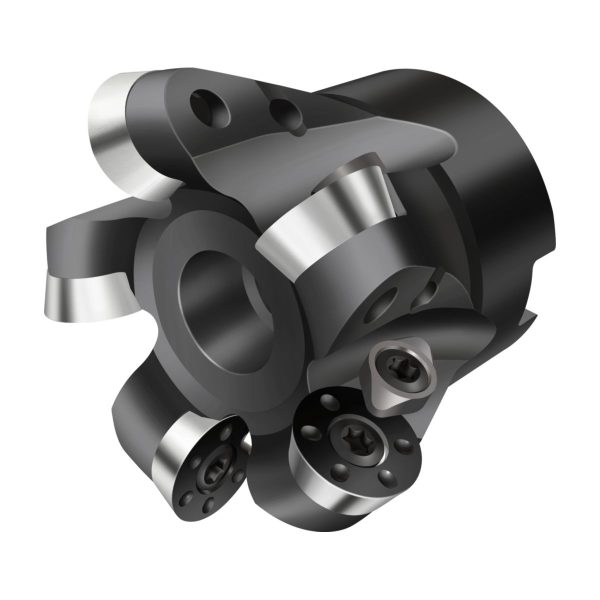

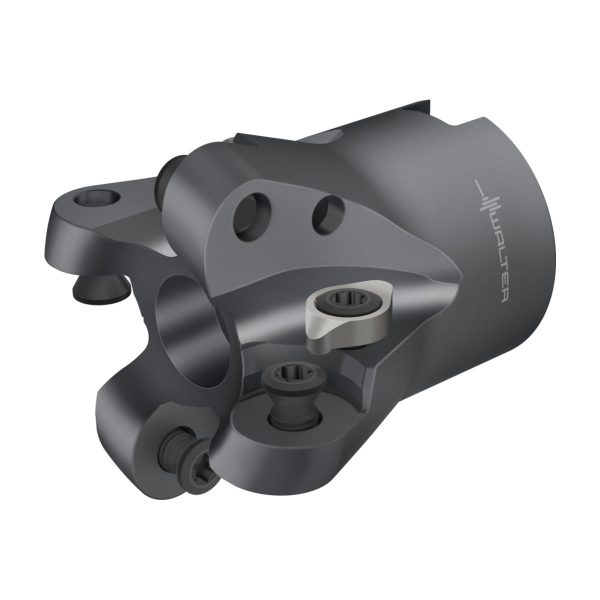

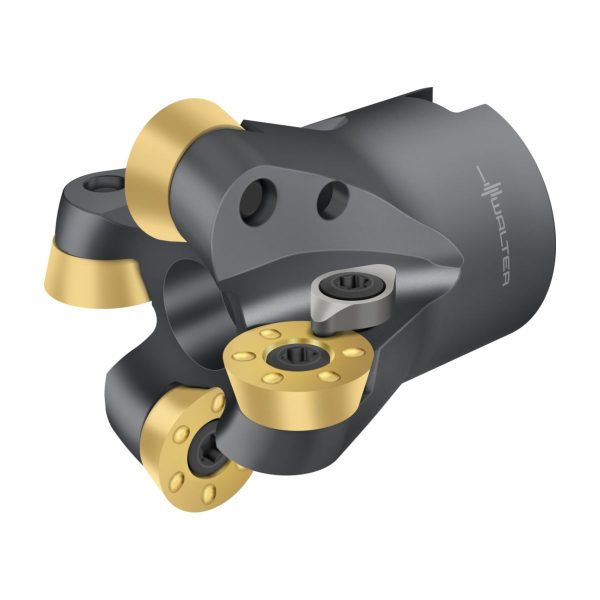

Freze de copiere cu plăcuțe rotunde – F2234.B.050.Z04.08
2.997,68 lei fără TVA - 3.627,19 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ● | ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,277 kg |
|---|---|
| Dimensiuni | 90 × 70 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime funcțională | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze de copiere F2234 pt.tipul de plăcuţă RD.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 50 | mm |
A2 | Diametru muchie așchietoare 2 | 50 | mm |
A3 | Diametrul corpului | 46,96 | mm |
A4 | Diametrul butucului | 0 | mm |
A5 | Diametru de teșire, gaură de montaj | 0 | mm |
B2 | Adâncime de așchiere | 8 | mm |
B5 | Cantitate rezerve de reascuțire | 50 | mm |
B71 | Lungime funcțională | 50 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | 12 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | 160 | |
C3 | Diametru de prindere, pe partea mașinii | 16 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 21700 | 1/min |
D7 | Masă (greutate) | 0,277 | kg |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 15 | ° |
E5 | Adâncimea de plonjare, max. | 1,65 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 4 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 4 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 4 | |
G13 | Număr de plăcuțe amovibile poziția A | 4 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | F2234.B.050.Z04.08 | |
J22 | Codificare produs | 5169 | |
J3 | Siglă companie | W | |
J41 | Siglă companie | WR$$RD1605M03R***M0 | |
J6 | Codare loc de separare pe partea mașinii | FDA12G1600$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FFO | |
NSM | Număr standard caracteristică | DIN4000-88 | |
OAL | Cantitate rezerve de reascuțire | 50 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 8 | mm |
BD | Diametrul corpului | 46,96 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G1600$$$$ | |
CICT | Cutting item count | 4 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 4 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 15,4 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 160 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 34 | mm |
DCX | Diametru muchie așchietoare 2 | 50 | mm |
DN | Diametrul gâtului | 33 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 50 | mm |
LF | Lungime funcțională | 50 | mm |
NOI | Număr de posibilități de utilizare | 600 | |
OAL | Cantitate rezerve de reascuțire | 50 | mm |
OHX | Lungime în consolă | 50 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 15 | ° |
RPMX | Turație, maximă | 21700 | 1/min |
SC | Insert shape code | R | |
TSYC | Identificator imagine | F2234-B1 | |
ULDR | Usable length diameter ratio | 1,79 | |
WT | Masă (greutate) | 0,277 | kg |
XYWD | xyw plane distance | -50 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 4 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 4 |
Rotunde pozitive – RDGT1605M0-G88 WXN15SKU: RDGT1605M0-G88 WXN15161,66 lei fără TVA - 195,61 lei cu TVA- Rotunde pozitive – RDGT1605M0-G88 WK10SKU: RDGT1605M0-G88 WK10129,38 lei fără TVA - 156,55 lei cu TVA
- Rotunde pozitive – RDMW1605M0T-A27 WKP35SSKU: RDMW1605M0T-A27 WKP35S125,69 lei fără TVA - 152,08 lei cu TVA
- Rotunde pozitive – RDMW1605M0T-A27 WKP25SSKU: RDMW1605M0T-A27 WKP25S125,69 lei fără TVA - 152,08 lei cu TVA
- Rotunde pozitive – RDHW1605M0-A57 WHH15XSKU: RDHW1605M0-A57 WHH15X165,41 lei fără TVA - 200,15 lei cu TVA
- Rotunde pozitive – RDMW1605M0T-A27 WKP35GSKU: RDMW1605M0T-A27 WKP35G150,95 lei fără TVA - 182,65 lei cu TVA
- Rotunde pozitive – RDMT1605M0-D57 WSM35GSKU: RDMT1605M0-D57 WSM35G140,25 lei fără TVA - 169,70 lei cu TVA
- Rotunde pozitive – RDHW1605M0T-A27 WKP35SSKU: RDHW1605M0T-A27 WKP35S150,42 lei fără TVA - 182,01 lei cu TVA
- Rotunde pozitive – RDMT1605M0-D57 WKP35SSKU: RDMT1605M0-D57 WKP35S133,72 lei fără TVA - 161,80 lei cu TVA
- Rotunde pozitive – RDMT1605M0-D57 WKP25SSKU: RDMT1605M0-D57 WKP25S133,72 lei fără TVA - 161,80 lei cu TVA
- Rotunde pozitive – RDMT1605M0-D57 WKP35GSKU: RDMT1605M0-D57 WKP35G160,59 lei fără TVA - 194,31 lei cu TVA
- Rotunde pozitive – RDMT1605M0-D57 WSP45GSKU: RDMT1605M0-D57 WSP45G140,25 lei fără TVA - 169,70 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W06-100SKU: AB044-J50-W06-1001.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W06-160SKU: AB044-J50-W06-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.50.025.16SKU: AK155M.0.50.025.162.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.63.030.16SKU: AK155M.0.63.030.162.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.050.16SKU: AK155.8.C8.050.162.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C5.025.16SKU: AK155.8.C5.025.161.932,43 lei fără TVA - 2.338,24 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.030.16SKU: AK155.8.C6.030.162.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C4.020.16SKU: AK155.8.C4.020.161.830,73 lei fără TVA - 2.215,18 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B16-035SKU: AB001-S40-B16-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B16-100SKU: AB001-S40-B16-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B16-160SKU: AB001-S40-B16-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B16-160SKU: AB001-S50-B16-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B16-035SKU: AB001-S50-B16-0351.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B16-100SKU: AB001-S50-B16-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B16-050SKU: AB001-J50-B16-0501.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B16-100SKU: AB001-J50-B16-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B16-160SKU: AB001-J50-B16-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B16-035SKU: AB001-J40-B16-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B16-100SKU: AB001-J40-B16-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B16-160SKU: AB001-J40-B16-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B16-050SKU: AB001-H100-B16-0501.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B16-050SKU: AB001-H63-B16-0501.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B16-160SKU: AB001-H63-B16-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B16-160SKU: AB001-H100-B16-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B16-100SKU: AB001-H63-B16-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B16-100SKU: AB001-H100-B16-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J40-B16-160SKU: AC001-J40-B16-16026.406,35 lei fără TVA - 31.951,68 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S40-B16-160SKU: AC001-S40-B16-16026.406,35 lei fără TVA - 31.951,68 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H63-B16-160SKU: AC001-H63-B16-16026.406,35 lei fără TVA - 31.951,68 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C6-B16-160SKU: AC001-C6-B16-16027.728,54 lei fără TVA - 33.551,53 lei cu TVA
- Cheie – FS228SKU: FS228138,64 lei fără TVA - 167,75 lei cu TVA
- Bridă – FS1022SKU: FS102286,93 lei fără TVA - 105,19 lei cu TVA
- Şuruburi cu cap – FS1030SKU: FS103027,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze de copiere cu plăcuțe rotunde F2234 • antrenare transversală cu gaură cilindrică DIN 138 • metric • RD .. 1605 .. • Dc=34mm • Z=4

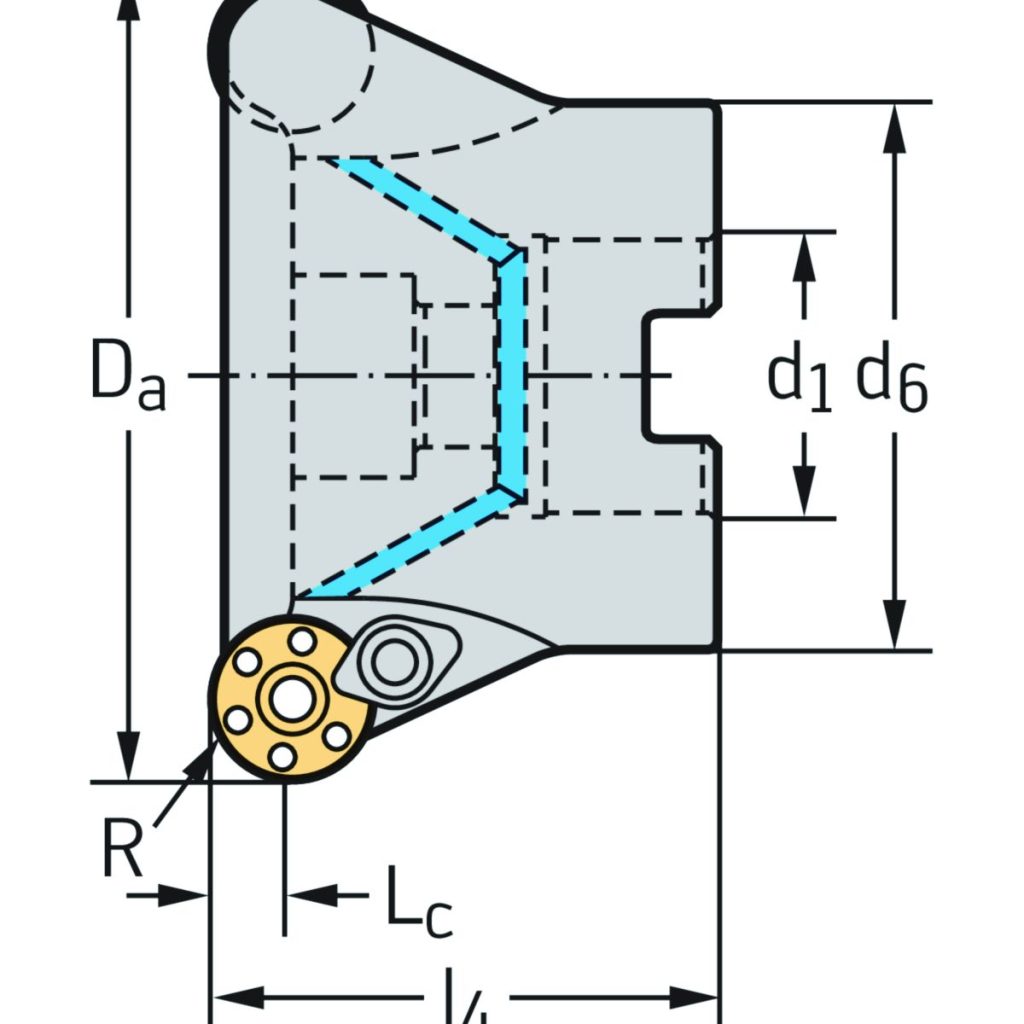

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 8 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 16 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 50 | mm |
| l<sub>4</sub> | Lungimea funcțională | 50 | mm |
| Codificare | Codificare sculă | F2234.B.050.Z04.08 | |
| Tip | Plăcuțe amovibile posibile | RD .. 1605M0 | |
| Greutate | Greutatea | 0,28 | kg |
| Z | Numărul de dinți | 4 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 4 |
