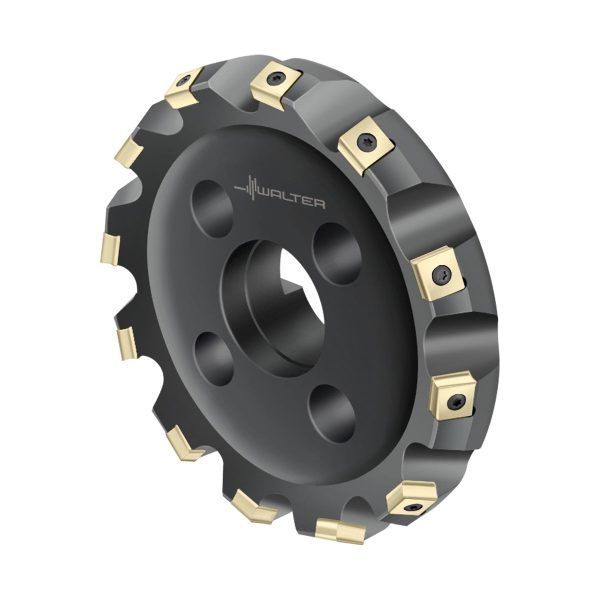

Freze frontale pentru așchiere dificilă – F2260.B.200.Z12.11
13.179,09 lei fără TVA - 15.946,70 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 10,820 kg |
|---|---|
| Dimensiuni | 380 × 120 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime funcțională | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze frontale F2260 pt. tipul de plăcuţă LNMU.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 213 | mm |
A2 | Diametru muchie așchietoare 2 | 213 | mm |
A3 | Diametrul corpului | 211,9 | mm |
A4 | Diametrul butucului | 0 | mm |
A5 | Diametru de teșire, gaură de montaj | 0 | mm |
B2 | Adâncime de așchiere | 11 | mm |
B5 | Cantitate rezerve de reascuțire | 63 | mm |
B71 | Lungime funcțională | 63 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | SPK | |
C12 | Formă adaptor, pe partea mașinii | 2 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 3 | |
C2 | Mărime adaptor, pe partea mașinii | 600 | |
C3 | Diametru de prindere, pe partea mașinii | 60 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 900 | 1/min |
D7 | Masă (greutate) | 10,82 | kg |
E1 | Unghiul de atac | 60 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0 | ° |
E5 | Adâncimea de plonjare, max. | 2,3 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 12 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 12 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 12 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | F2260.B.200.Z12.11 | |
J22 | Codificare produs | 5157 | |
J3 | Siglă companie | W | |
J41 | Siglă companie | WR$$LN1508**3R**U** | |
J6 | Codare loc de separare pe partea mașinii | SPK02G6000$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-88 | |
OAL | Cantitate rezerve de reascuțire | 63 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 11 | mm |
BD | Diametrul corpului | 211,9 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SPK02G6000$$$$ | |
CICT | Cutting item count | 12 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 12 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 600 | |
DBC | Număr diametrul cercului de fugă gaură | 1,016E+16 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 200 | mm |
DCX | Diametru muchie așchietoare 2 | 213 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 60 | ° |
LB | Lungime corp de bază | 63 | mm |
LF | Lungime funcțională | 63 | mm |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 63 | mm |
OHX | Lungime în consolă | 63 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 900 | 1/min |
SC | Insert shape code | L | |
TSYC | Identificator imagine | F2260-B3 | |
ULDR | Usable length diameter ratio | 0,5 | |
WT | Masă (greutate) | 10,82 | kg |
XYWD | xyw plane distance | -63 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 12 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 12 |
Rombice tangențiale – LNMU150812T-F27T WKP25SSKU: LNMU150812T-F27T WKP25S200,20 lei fără TVA - 242,24 lei cu TVA- Rombice tangențiale – LNMU150812T-F27T WKP35SSKU: LNMU150812T-F27T WKP35S200,20 lei fără TVA - 242,24 lei cu TVA
- Rombice tangențiale – LNMU150812-F57T WKP35SSKU: LNMU150812-F57T WKP35S200,20 lei fără TVA - 242,24 lei cu TVA
- Rombice tangențiale – LNMU150812-F57T WAK15SKU: LNMU150812-F57T WAK15200,20 lei fără TVA - 242,24 lei cu TVA
- Rombice tangențiale – LNMU150812T-F27T WKP35GSKU: LNMU150812T-F27T WKP35G240,35 lei fără TVA - 290,82 lei cu TVA
- Rombice tangențiale – LNMU150812-F57T WSP45GSKU: LNMU150812-F57T WSP45G210,37 lei fără TVA - 254,55 lei cu TVA
- Rombice tangențiale – LNMU150812-F57T WKP35GSKU: LNMU150812-F57T WKP35G240,35 lei fără TVA - 290,82 lei cu TVA
- Rombice tangențiale – LNMU150812-F57T WKP25SSKU: LNMU150812-F57T WKP25S200,20 lei fără TVA - 242,24 lei cu TVA
- Dorn pentru freză frontală – A155M.0.80.065.60SKU: A155M.0.80.065.602.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.060.60SKU: AK155.8.C8.060.602.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B60-050SKU: AB001-S50-B60-0501.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B60-100SKU: AB001-S50-B60-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B60-160SKU: AB001-H100-B60-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B60-070SKU: AB001-H100-B60-0701.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B60-100SKU: AB001-H100-B60-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Cheie – FS228SKU: FS228138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2044SKU: FS204490,73 lei fără TVA - 109,78 lei cu TVA
- Cheie – FS2041SKU: FS20412.301,79 lei fără TVA - 2.785,17 lei cu TVA
- Şuruburi cu cap – FS1009SKU: FS100927,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze frontale pentru așchiere dificilă F2260 • Parallel bore DIN 138 transverse keyway • κ=60° • metric • LN .. 1508 .. • Dc=200mm • Z=12

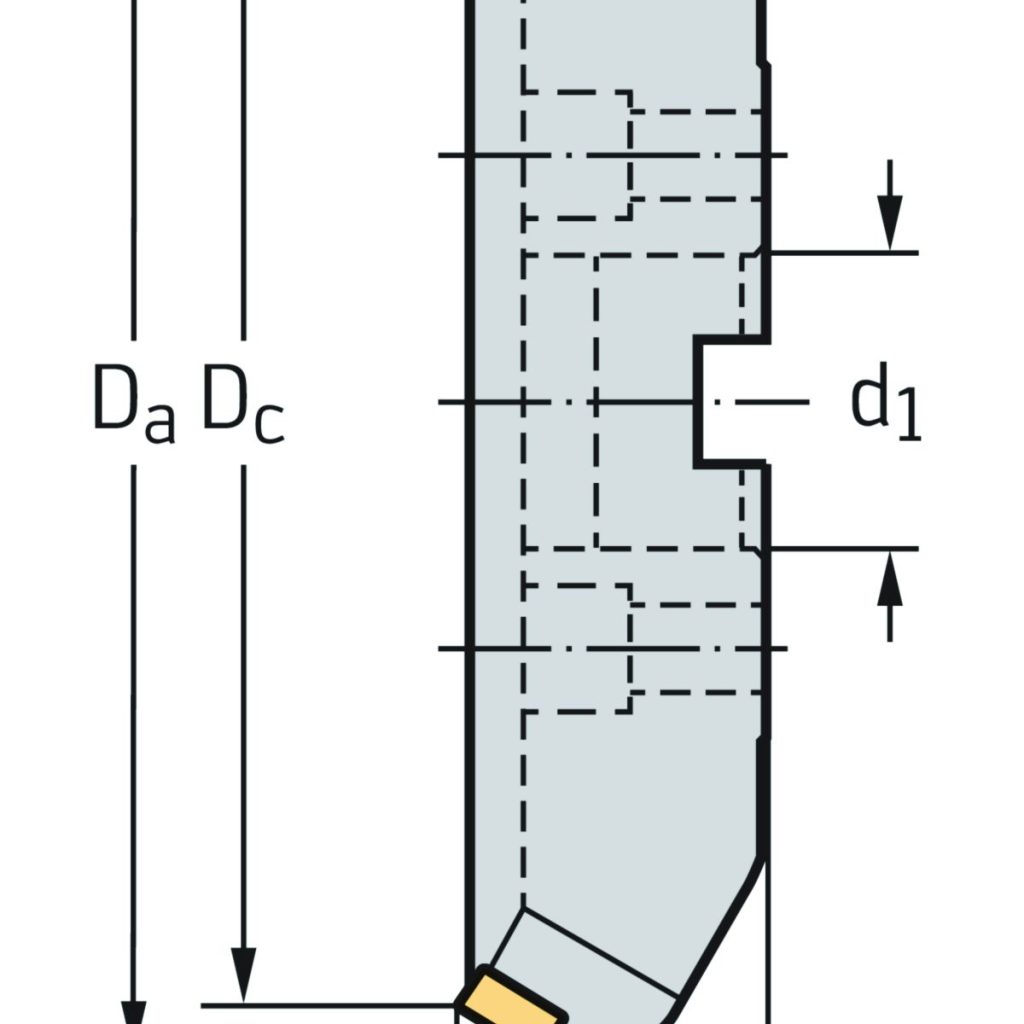

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 11 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 200 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 60 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 213 | mm |
| l<sub>4</sub> | Lungimea funcțională | 63 | mm |
| Codificare | Codificare sculă | F2260.B.200.Z12.11 | |
| Tip | Plăcuțe amovibile posibile | LNMU150812 | |
| Greutate | Greutatea | 10,82 | kg |
| Z | Numărul de dinți | 12 | EA |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 12 | EA |
